وصف

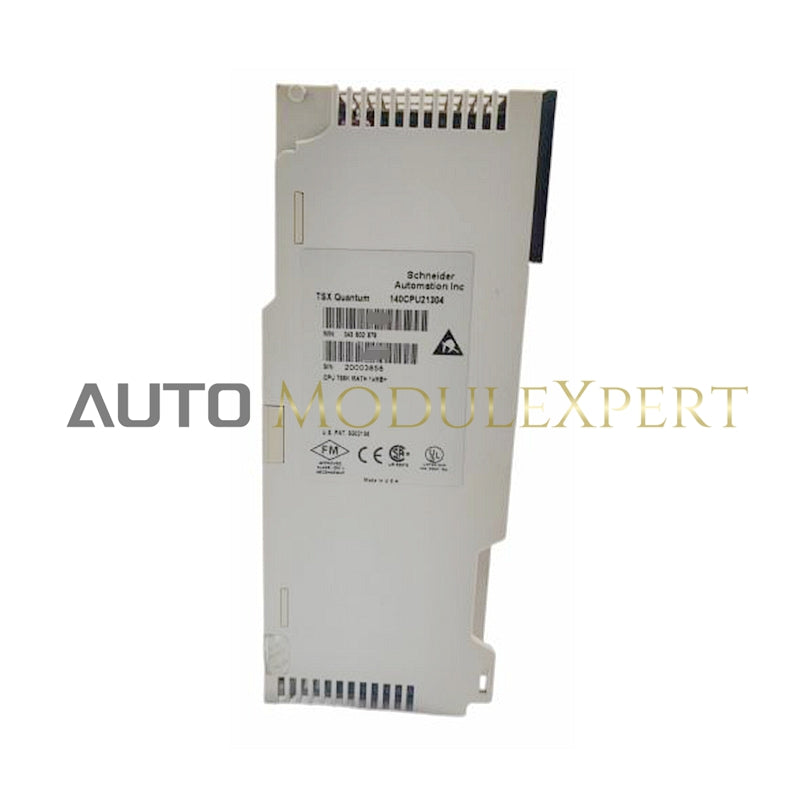

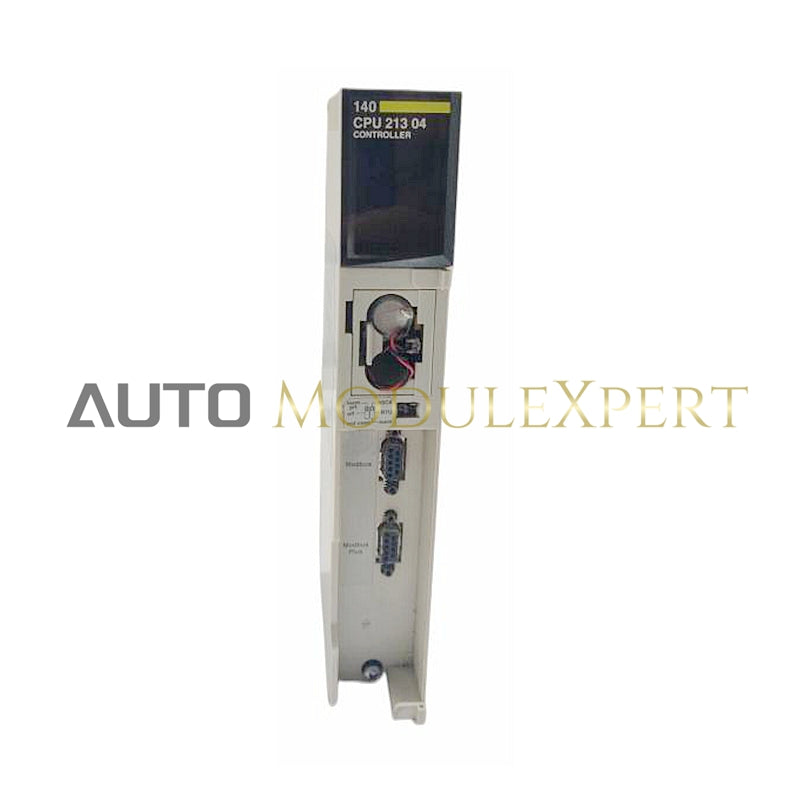

ال 140CPU21304 هو وحدة CPU من شنايدر، تقدم سعة ذاكرة تبلغ 768 كيلوبايت، وتواصل Modbus Plus، ودعم يصل إلى 606 كيلوبايت من ذاكرة برنامج IEC. تم تصميمه للتحكم الفعال في أنظمة الأتمتة الصناعية مع دعم واسع للمدخلات والمخرجات و المدخلات والمخرجات الموزعة.

معلومات عامة

• ذاكرة : 768K

• مودبوس بلس : 1x

• برنامج ماكس IEC : 606 ك

• البطارية : 3 فولت ليثيوم (1200 مللي أمبير في الساعة)

• مدة الصلاحية : 10 سنوات (0.5% فقدان في السعة سنويًا)

• الوزن : تقريباً 0.45 كجم

القدرة المنطقية

• منطق المستخدم :

• 984 منطق السلم

• 32 كلم سجل منفصل

• سجل ممتد 64 كيلوبايت

• 48 ألف كلمة منفصلة

• 57,766 4XX سجلات كحد أقصى

سعة الإدخال/الإخراج

• الإدخال/الإخراج المحلي (اللوحة الخلفية الرئيسية) :

• الحد الأقصى لكلمات الإدخال/الإخراج: 64 داخل و64 خارج

• الحد الأقصى لعدد رفوف الإدخال/الإخراج: 2 (يتطلب الموسع)

• الإدخال/الإخراج عن بعد :

• الحد الأقصى لكلمات الإدخال/الإخراج لكل قطرة: 64 كلمة داخل و64 كلمة خارج

• الحد الأقصى لعدد عمليات الإنزال عن بعد: 31

الإدخال / الإخراج الموزع

• عدد الشبكات لكل نظام : 3

• الحد الأقصى للكلمات لكل شبكة : 500 داخلي و 500 خارجي

• الحد الأقصى للكلمات لكل عقدة : 30 داخلي و32 خارجي

المؤقتات والأداء

• مؤقت المراقبة : 250 مللي ثانية (قابل للتعديل بالبرمجيات)

• وقت حل المنطق : 0.3 مللي ثانية/ك إلى 1.4 مللي ثانية/ك

معلومات البطارية

• البطارية : 3 فولت ليثيوم (1200 مللي أمبير في الساعة)

• حمل التيار عند إيقاف التشغيل :

• نموذجي: 5 ميكرو أمبير

• الحد الأقصى: 110 ميكرو أمبير

• عمر الخدمة : 1200 مللي أمبير

• مدة الصلاحية : 10 سنوات (0.5% فقدان في السعة سنويًا)
