ملخص

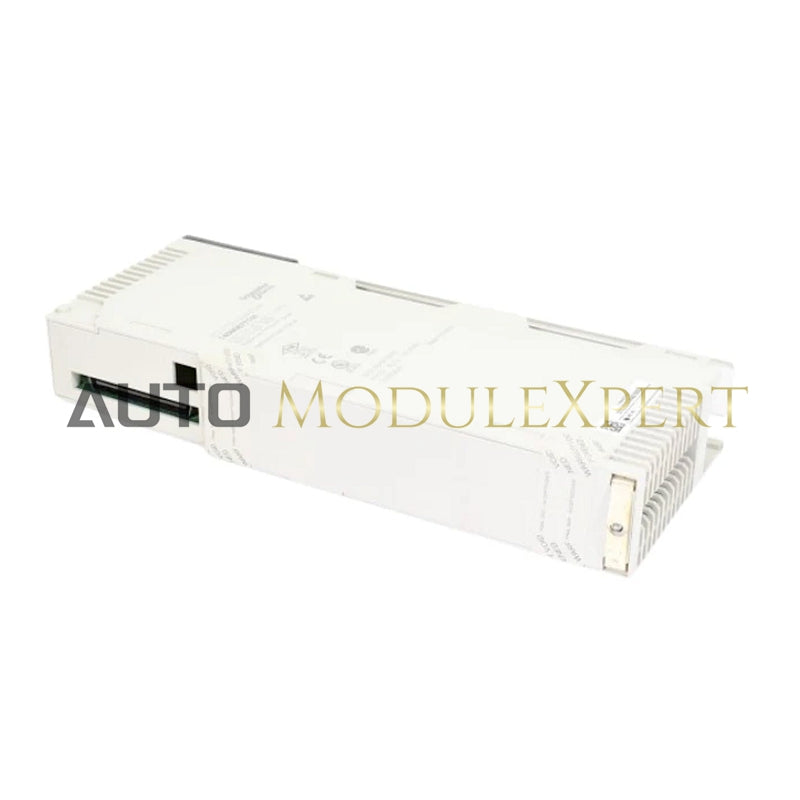

ال 140NOC77100 عبارة عن وحدة شبكة Ethernet/IP من منصة Modicon Quantum للأتمتة من شنايدر إلكتريك. فهو يوفر اتصالاً قويًا لوحدات المعالجة المركزية Modicon Unity، مما يتيح نقل البيانات بكفاءة عبر شبكة إيثرنت بمرونة عالية.

سمات

• متوافق مع جميع وحدات المعالجة المركزية Unity: تكامل سلس داخل منصة التشغيل الآلي Modicon Quantum.
• معدل الإرسال: اتصال إيثرنت/IP بسرعة 10/100 ميجابت/ثانية.
• التكرار: لا يوجد دعم مستقل للتكرار.
• خدمات الاتصالات: رسائل CIP الصريحة والضمنية، وكيل SNMP، خادم DHCP/BootP.

المواصفات الفنية

• البروتوكول: إيثرنت/IP
• الحد الأقصى للاتصالات: 128
• معدل الإرسال: 10/100 ميجابت/ثانية
• المنفذ: موصل Ethernet 10BASE-T/100BASE-TX، RJ45
• الاستهلاك الحالي: 500 مللي أمبير عند 5 فولت تيار مستمر
• تنسيق الوحدة: قياسي
• الوزن: 0.345 كجم
• الإشارات المحلية :
  • 1 LED لنشاط الإرسال (TxActive)
  • 1 LED لنشاط الاستقبال (RxActive)
  • 1 LED لحالة اتصال الشبكة (الحالة الصافية)
  • 1 LED لحالة الوحدة (حالة الوضع)
  • 1 LED للكشف عن الازدواج الكامل/الاصطدام (Fduplex/Col)
  • 1 مؤشر LED لحالة شبكة إيثرنت (رابط)
  • 1 مؤشر LED لسرعة الاتصال (100 ميجابايت)
  • 1 مؤشر LED لحالة التكوين (جاهز)
  • 1 مؤشر LED للاتصال في الحافلة (نشط)

البيئة والامتثال

• درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية
• الرطوبة النسبية: من 10 إلى 95% (عند 60 درجة مئوية، بدون تكاثف)
• تصنيف الحماية: IP20
• الشهادات :
  • وكالة الفضاء الكندية C22.2 رقم 142
  • فئة FM 1 القسم 2
  • يو ال 508
  • علامة C
  • طريق مسدود
  • أودفا
  • البحرية التجارية
