ملخص

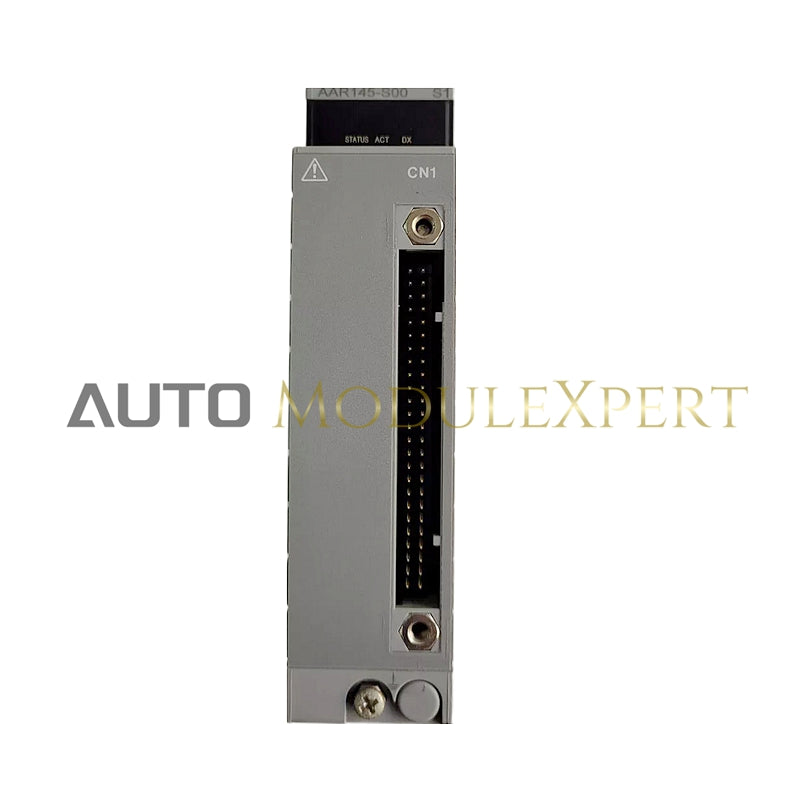

AAR145-S00 عبارة عن وحدة إدخال معزولة مكونة من 16 قناة من YOKOGAWA، وهي مصممة للتعامل مع مجموعة متنوعة من إشارات الإدخال، بما في ذلك المزدوجات الحرارية (TC)، وmV، وRTD، وPOT. وهو يدعم الدقة العالية ويوفر عزلًا شاملاً للإشارة.

الخصائص الكهربائية

• اشارة ادخال:
  • TC: JIS C1602:1995، IEC584:1995 (الأنواع J، K، E، B، R، S، T، N)
  • بالسيارات: -100 إلى 150 مللي فولت، -20 إلى 80 مللي فولت
  • RTD: JIS C1604:1997، IEC751:1995 Pt100 (نوع 3 أسلاك)
  • POT: المقاومة الإجمالية 100 Ω إلى 10 kΩ
• جهد الإدخال المسموح به: ±5 فولت
• دقة:
  • ±40 µV لـ TC/mV
  • مقاومة المقاومة: ±150 مΩ
  • القدر: ±0.2%/FS
• دقة تعويض الوصلة المرجعية: ±1 درجة مئوية
• تيار القياس (RTD): 1 مللي أمبير

تفاصيل الأداء

• مقاومة الإدخال: 1 ميجا أوم أو أكبر (تشغيل/إيقاف التشغيل)
• اكتشاف الإرهاق: متاح لجميع القنوات مع وقت اكتشاف 60 ثانية
• انجراف درجة الحرارة:
  • ±80 µV/10 °C لـ TC/mV
  • RTD: ±0.3 Ω/10 درجة مئوية
  • القدر: ±0.4%/10 درجة مئوية

الخصائص البدنية

• الوزن: 0.3 كجم
• الاتصال الخارجي: كابل مخصص (KS8/AKB335)
• الحد الأقصى لاستهلاك التيار: 350 مللي أمبير (5 فولت تيار مستمر)

التوافق

• تكوينات قناة الإشارة: يمكن ضبط TC/mV وRTD/POT بشكل فردي لكل قناة (CH1 إلى CH16).
