ملخص

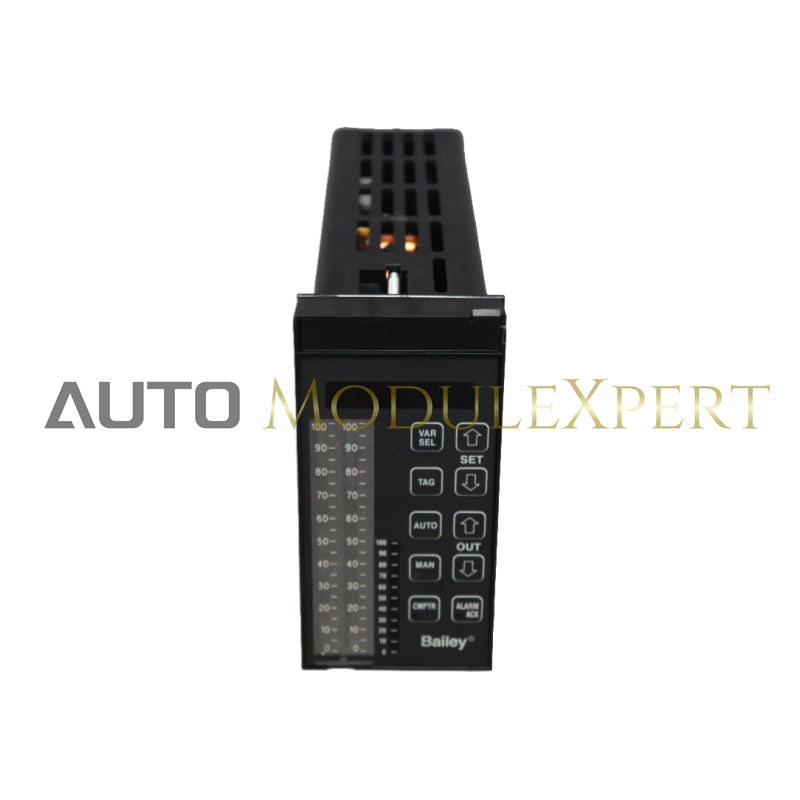

تعد IISAC01 محطة التحكم التناظرية (SAC) عبارة عن حل للتحكم في العمليات ومراقبتها أحادي الحلقة. وهو يتصل بوحدة التحكم Harmony عبر وحدات نمطية مختلفة، مثل كتلة الإدخال/الإخراج للتحكم CIO-100، أو وحدة الإدخال/الإخراج للتحكم IMCIS12، أو الاستجابة السريعة IMQRS12 الوحدة. تتضمن هذه المحطة ميزات متقدمة مقارنة بمحطات التحكم الرقمية السابقة:

• شاشة إدخال تناظرية إضافية مع خيار الجذر التربيعي.
• يعرض الرسم البياني الشريطي عالي الدقة.
• خيارات الاتصال تدعم الروابط التسلسلية ذات 5 أو 40 كيلو بايت.

تحديد

يعرض

• ثلاثة رسوم بيانية لأشرطة البلازما الغازية:
  • 200 مقطع لمتغير العملية ونقطة التحديد (دقة 0.5%).
  • 100 مقطع للمخرجات (دقة 1.0%).
• عرض مكون من 8 أحرف، مكون من 14 مقطعًا أبجديًا رقميًا.

تجاوز

• الإدخال التلقائي أو يمكن تحديده من لوحة الواجهة.

تواصل

• الوصلة التسلسلية RS-485 عند 5 أو 40 كيلو باود إلى وحدة التحكم من خلال وحدة الإنهاء.
• يدعم 40 كيلو باود مع وحدتي IMMFP11 وIMMMFP12 (مراجعة البرنامج الثابت E_0 أو أعلى).

الأبعاد المادية

• الحجم: 72 × 144 × 381 ملم (2.82 × 5.67 × 15.0 بوصة).
• التركيب: تركيب لوحة متدفقة.

مزود الطاقة

• الجهد: 21.6 إلى 27.0 فولت تيار مستمر (عند جهاز الإنهاء).
• الاستهلاك: 540 مللي أمبير عند 24 فولت تيار مستمر.

خرج تشابهي

• التيار: من 3 إلى 21 مللي أمبير.
• توافق الحمل: 600 أوم كحد أقصى.
• محاثة الحمل: 600 مللي أمبير كحد أقصى.
• الدقة: ±2.0% من الامتداد عند 25 درجة مئوية (77 درجة فهرنهايت).
• دقة D/A: 8 بت.

المدخلات التناظرية

• نطاق الجهد: +0.75 فولت تيار مستمر إلى +5.25 فولت تيار مستمر كحد أقصى.
• الممانعة: >10 ميجا أوم.
• الدقة: ±1.5% من الامتداد عند 25 درجة مئوية (77 درجة فهرنهايت).
• دقة الوضوح/العمق: 8 بت.
• رفض الوضع العادي: 75 ديسيبل كحد أدنى عند 60 هرتز.
• رفض الوضع الشائع: 90 ديسيبل كحد أدنى عند 60 هرتز.
• جهد الوضع المشترك: ±5 فولت تيار مباشر كحد أقصى.

محرك كهربائي

• اتصال R/L: 100 مللي أمبير كحد أقصى (الحوض أو المصدر).
• إشارة M/A: 100 مللي أمبير كحد أقصى (الحوض أو المصدر).
• طاقة M/A: 21.6 إلى 27 فولت تيار مستمر.

التداخل في الترددات الكهرومغناطيسية/الراديو

• تجنب استخدام معدات الاتصال في نطاق 2 متر من لوحة المحطة.

الظروف البيئية

• درجة الحرارة المحيطة: التشغيل: من 5 درجات إلى 40 درجة مئوية (41 درجة إلى 104 درجات فهرنهايت).
• رطوبة:
  • التشغيل: من 20% إلى 80% (دون تكاثف).
  • التخزين: من 10% إلى 95% (بدون تكثيف).
• الضغط الجوي: مستوى سطح البحر إلى 3 كم (1.86 ميل).
• جودة الهواء: غير قابل للتآكل.

شهادة

• معتمد من CSA للاستخدام كمعدات للتحكم في العمليات في المواقع العادية (غير الخطرة).
