ملخص

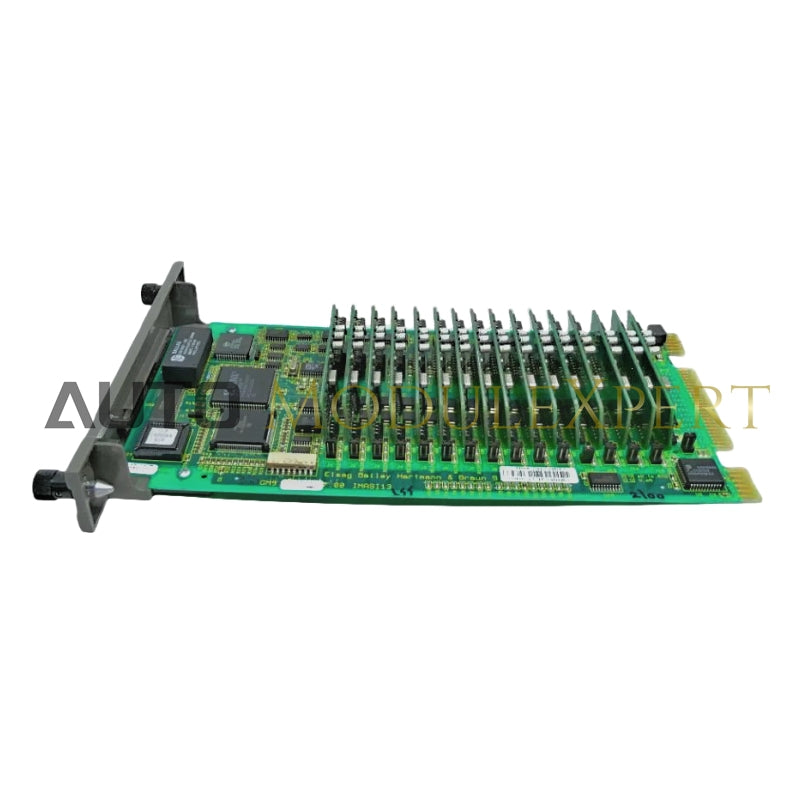

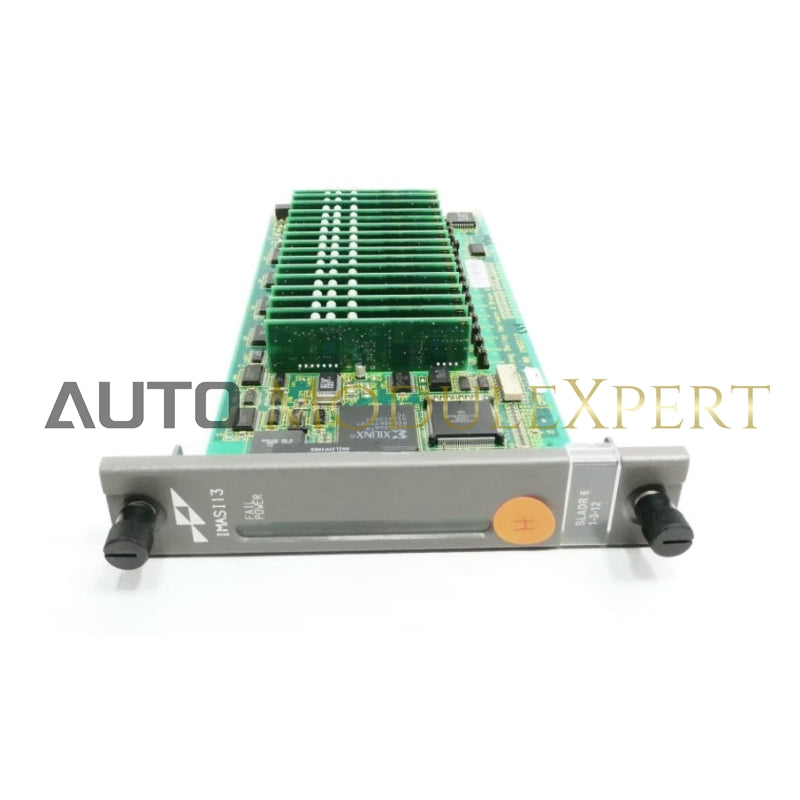

وحدة الإدخال التناظرية IMASI13 عبارة عن وحدة إدخال/إخراج لرف Harmony داخل نظام Symphony Enterprise Management and Control. إنه يوفر 16 قناة إدخال تناظرية مصممة للتفاعل مع المزدوجات الحرارية المعزولة، والميليفولت، وRTD، والإشارات التناظرية عالية المستوى. يتم تحويل هذه الإشارات إلى قيم رقمية بدقة 24 بت. تحتوي كل قناة على محول تناظري إلى رقمي مستقل (ADC) ويمكن تهيئته بشكل مستقل للتعامل مع أنواع الإدخال المختلفة. تتيح الوحدة لوحدات التحكم مراقبة العمليات الصناعية والتحكم فيها بكفاءة.

تحديد

متطلبات الطاقة:

• جهد التشغيل: 5 فولت تيار مباشر عند 500 مللي أمبير نموذجيًا، والحد الأقصى 750 مللي أمبير

فئة الجهد الزائد (IEC 61010-1):

• الفئة الأولى: للدوائر التي تزيد عن 150 فولت
• الفئة الثانية: للدوائر التي تقل عن 150 فولت

قنوات الإدخال التناظرية:

• عدد القنوات: 16 قناة تم تكوينها بشكل مستقل
• أنواع المدخلات:
  • أجهزة قياس الحرارة:
    • النوع E، J، K، L، N (14 AWG)، N (28 AWG)، R، S، T، U
    • الصينية نوع E و S
  • RTD (كاشف درجة حرارة المقاومة):
    • 100 أوم بلاتينيوم (معيار المختبر الأمريكي، معيار الصناعة الأمريكي، المعيار الأوروبي)
    • 120 أوم نيكل، 10 أوم نحاس، صيني 53 أوم نحاس
  • الميلي فولت: -100 مللي فولت إلى +100 مللي فولت، من 0 إلى 100 مللي فولت
  • الجهد العالي المستوى: من 1 إلى 5 فولت تيار مستمر، ومن 0 إلى 5 فولت تيار مستمر، ومن 0 إلى 10 فولت تيار مستمر
  • نطاق الجهد الكهربي: -10 فولت تيار مستمر إلى +10 فولت تيار مستمر أو محدد بواسطة المستخدم ضمن هذا النطاق
  • التيار: من 4 إلى 20 مللي أمبير (مع النظام أو الطاقة الخارجية)

مقاومة المدخلات:

• التيار: 10 ميجا أوم كحد أدنى (لـ mV، TC)
• الجهد: 100 كيلو أوم كحد أدنى (للفولت، مللي أمبير)

التحويل من A إلى D:

• الدقة: 24 بت
• وقت التحويل: 180 مللي ثانية لجميع القنوات الـ 16؛ كل قناة لديها ADC مخصص

الدقة (% من النطاق الكامل):

• حاضِر: 0.02%
• الجهد العالي المستوى: 0.04%
• الجهد المنخفض: 0.03%
• مقاومة: 0.05%
• تأثير درجة الحرارة: ±0.003% من النطاق الكامل لكل درجة مئوية (كحد أقصى)

تأثير مقاومة سلك الرصاص:

• الجهد (غير المعوض): خطأ 1 ميكروفولت لكل أوم من مقاومة سلك الرصاص
• الجهد (المعوض): خطأ 0.1 ميكروفولت لكل أوم من مقاومة سلك الرصاص
• المقاومة (غير المعوضة): 0.020 أوم خطأ لكل أوم من مقاومة سلك الرصاص
• المقاومة (المعوضة): 0.008 أوم خطأ لكل أوم من مقاومة سلك الرصاص

وقت إعداد الإدخال:

• الوقت اللازم للوصول إلى 1% من تغيير الخطوة على نطاق كامل: 1.5 ثانية

الدقة المرجعية للوصلة الباردة:

• الدقة: ±0.5 درجة مئوية

دقة خطية درجة حرارة البرنامج:

• الدقة: ±0.1 درجة مئوية

الرفض (50-60 هرتز):

• الوضع العادي: -80 ديسيبل كحد أدنى
• الوضع المشترك: -120 ديسيبل كحد أدنى

الجهد الأقصى أو الجهد المستمر:

• الحد الأقصى: ±15 فولت تيار مستمر كحد أقصى

تصاعد:

• نوع التركيب: يشغل فتحة واحدة في وحدة تركيب الوحدة القياسية

الظروف البيئية:

• درجة الحرارة المحيطة: من 0 درجة إلى 70 درجة مئوية (32 درجة إلى 158 درجة فهرنهايت)
• الرطوبة النسبية:
  • 5% إلى 95% حتى 55 درجة مئوية (بدون تكثيف)
  • 5% إلى 45% عند 70 درجة مئوية (بدون تكثيف)
• الارتفاع: مستوى سطح البحر حتى 3 كيلومتر (1.86 ميل)
• جودة الهواء: غير قابلة للتآكل
• درجة التلوث: 1

تفاصيل الشحن:

• الوزن: 1.146 كجم (2.5 رطل)
• حجم الحاوية: 27.94 سم × 35.56 سم × 5.54 سم (11 بوصة × 14 بوصة × 3 بوصة)
