ملخص

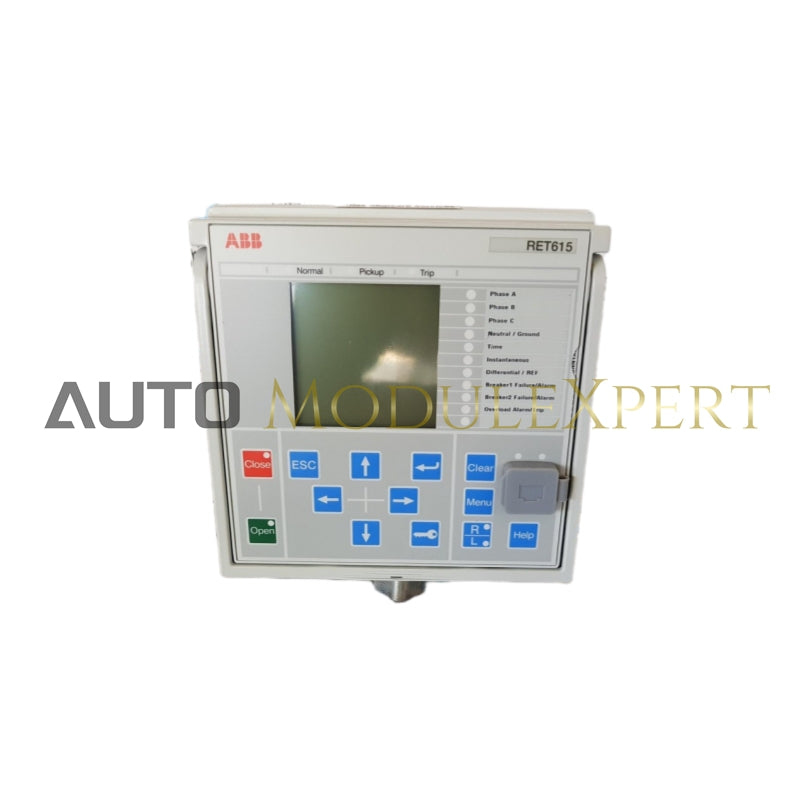

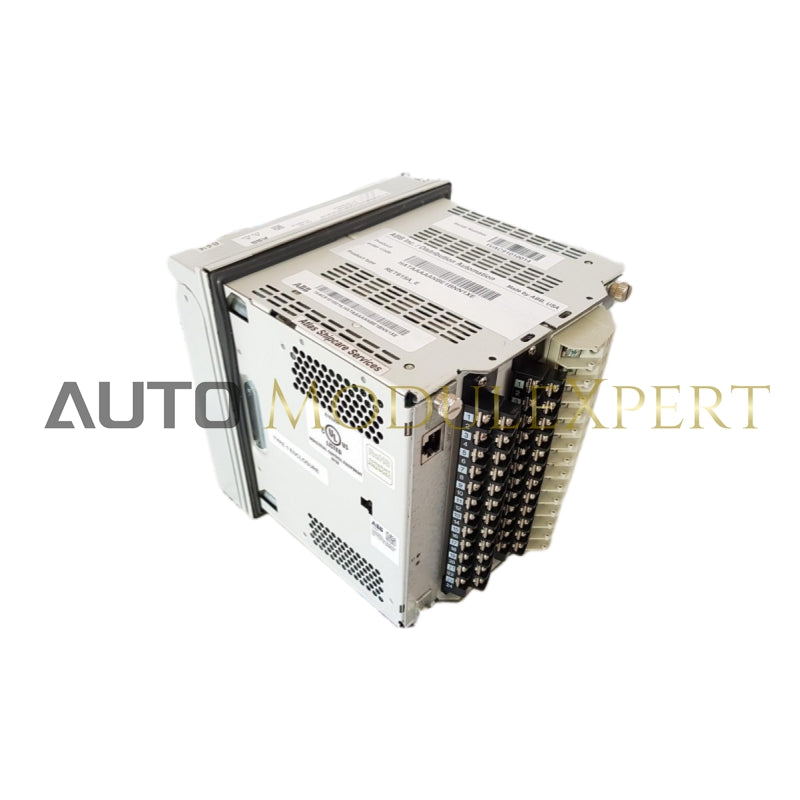

RET615 عبارة عن جهاز مخصص لحماية المحولات والتحكم فيها (جهاز إلكتروني ذكي) مصمم لمحولات الطاقة، بما في ذلك محولات الوحدات والتصعيد، بالإضافة إلى كتل محولات الطاقة في أنظمة توزيع الطاقة الصناعية والصناعية. . وهو جزء من عائلة منتجات Relion® التابعة لشركة ABB وسلسلة الحماية والتحكم 615. تتميز العبوات الناسفة من سلسلة 615 بصغر حجمها وبتصميمها القابل للسحب.

تحديد

أبعاد

• عرض:
  • الإطار: 177 ملم
  • العلبة: 164 ملم
• ارتفاع:
  • الإطار: 177 ملم (4U)
  • العلبة: 160 ملم
• عمق:
  • 201 ملم (153 ملم + 48 ملم)
• وزن:
  • مرحل الحماية الكاملة: 4.1 كجم
  • وحدة التوصيل فقط: 2.1 كجم

مزود الطاقة

• الجهد المساعد الاسمي (الامم المتحدة):
  • التيار المتردد: 100، 110، 120، 220، 240 فولت، 50 و60 هرتز
  • التيار المباشر: 24، 30، 48، 60 فولت، 110، 125، 220، 250 فولت
• الحد الأقصى لوقت الانقطاع في جهد التيار المستمر المساعد:
  • 50 مللي ثانية عند Un، دون إعادة ضبط المرحل
• تغير الجهد المساعد:
  • التيار المتردد: 38...110% من واحد (38...264 فولت تيار متردد)
  • التيار المباشر: 50...120% من Un (12...72 فولت تيار مستمر)، 80...120% من Un (38.4...300 فولت تيار مستمر)
• عتبة بدء التشغيل: 19.2 فولت تيار مستمر (24 فولت تيار مستمر × 80%)
• عبء إمدادات الجهد المساعد:
  • التيار المستمر (الاسمي): <13.0 وات / (الحد الأقصى): <18.0 وات
  • التيار المتردد (الاسمي): <16.0 وات / (الحد الأقصى): <21.0 وات
• تموج في الجهد المساعد للتيار المستمر: بحد أقصى 15% من قيمة التيار المستمر (عند تردد 100 هرتز)
• نوع المصهر: T4A/250 V

تنشيط المدخلات

• التردد المقدر: 50/60 هرتز ± 5 هرتز

• المدخلات الحالية:

  • التصنيف الحالي (داخل): 1/5 أ
  • القدرة على تحمل الحرارة:
    • مستمر: 20 أمبير
    • لمدة 1 ثانية: 500 أمبير
  • مقاومة التيار الديناميكي (قيمة نصف الموجة): 1250 أ
  • مقاومة الإدخال: <20 مللي أوم

• مدخلات الجهد:

  • الجهد المقدر: 60...210 فولت تيار متردد
  • تحمل الجهد:
    • مستمر: 240 فولت تيار متردد
    • لمدة 10 ثوانٍ: 360 فولت تيار متردد
  • الحمل عند الجهد المقدر: <0.05 فولت أمبير
