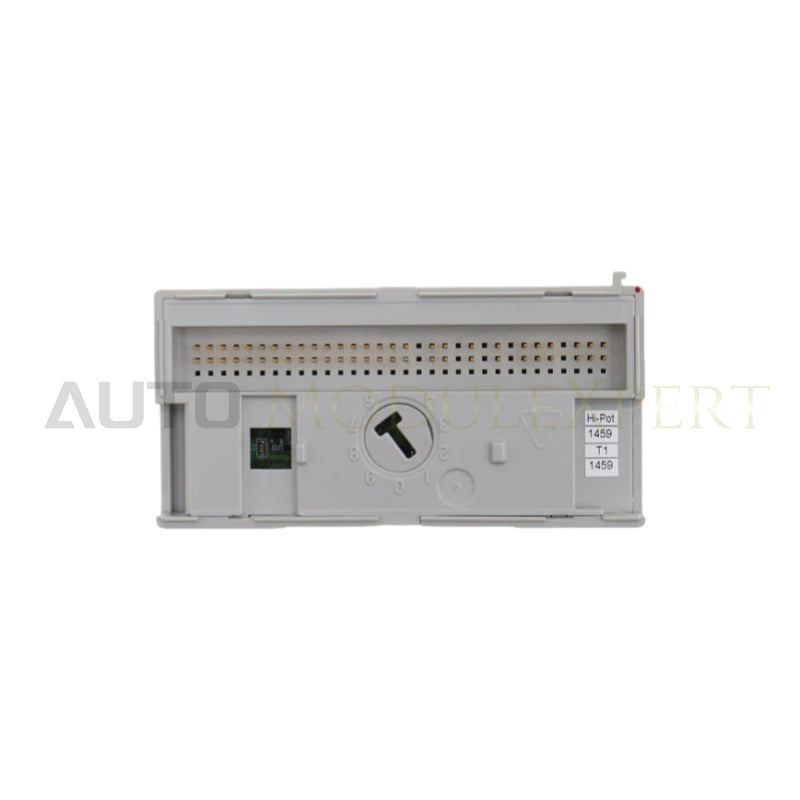

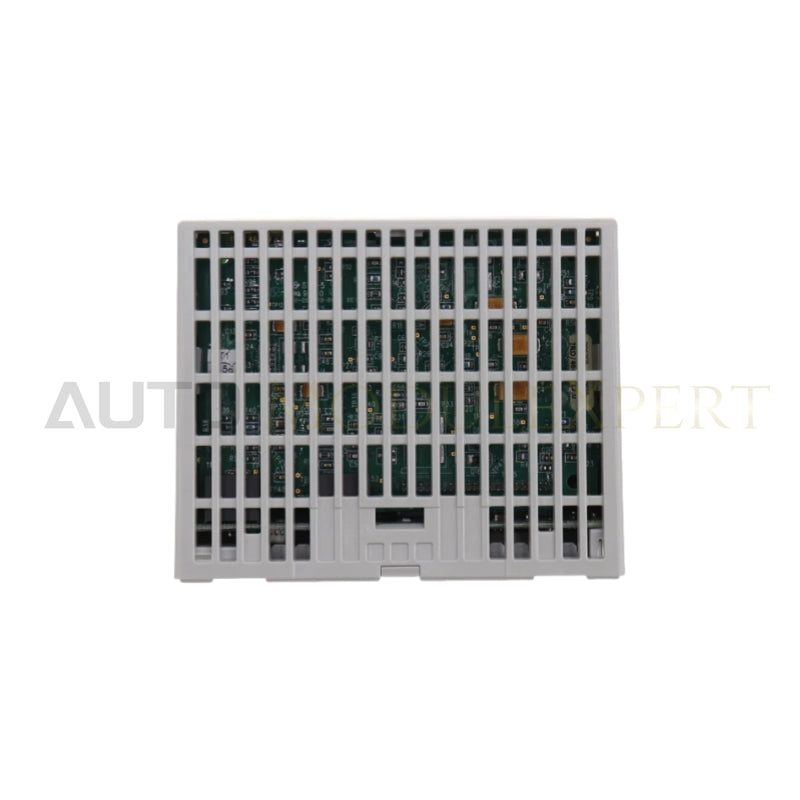

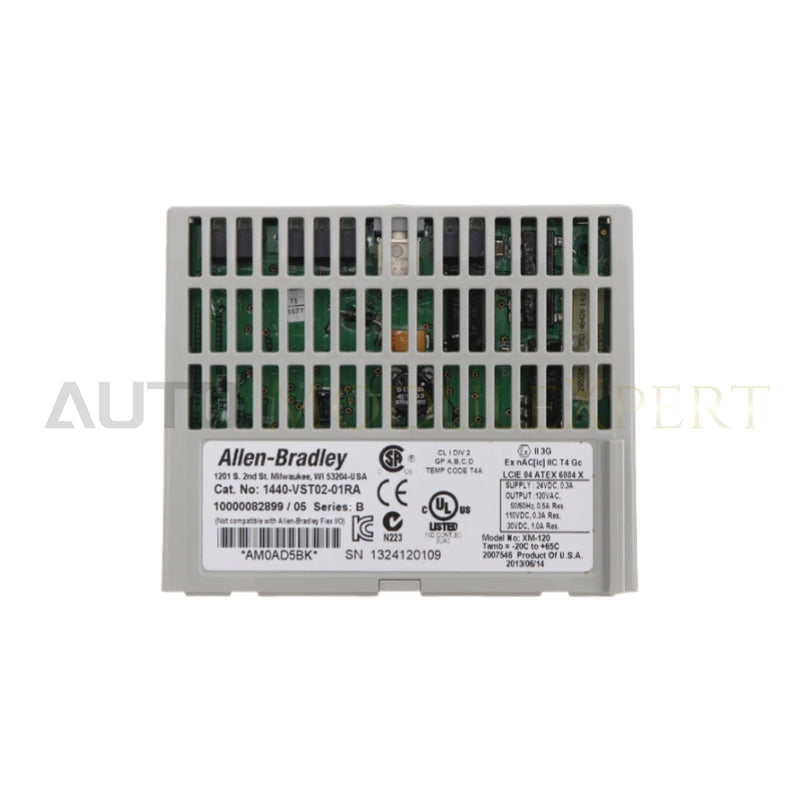

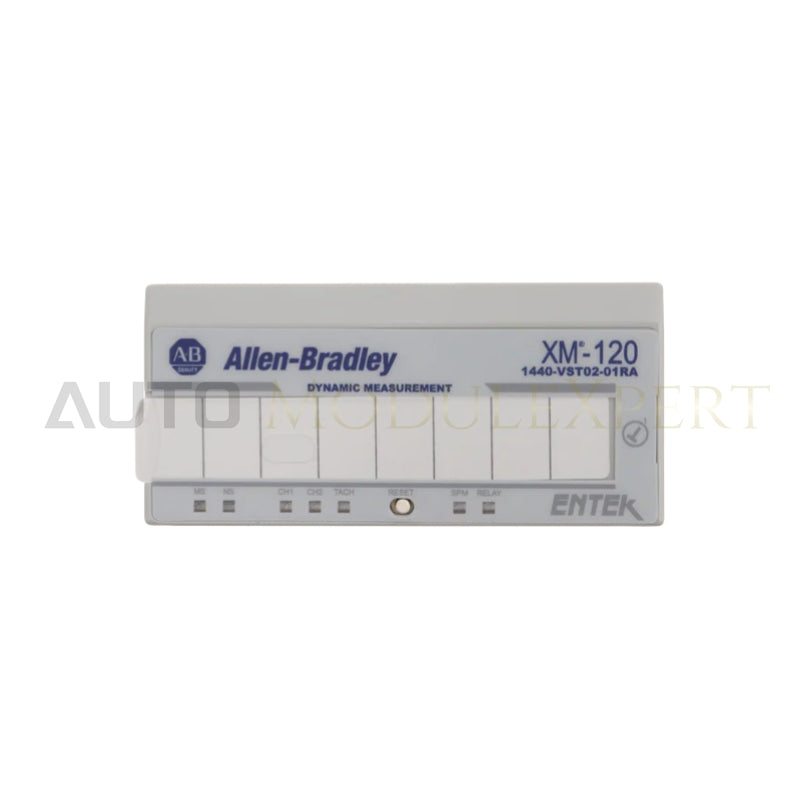

وحدة اللامركزية XM-120 عبارة عن جهاز مراقبة ثنائي القناة مصمم خصيصًا لاكتشاف وتحليل اللامركزية في الآلات الدوارة. كجزء من سلسلة Allen-Bradley™ XM®، يتم تثبيت هذه الوحدة على سكة DIN وتوفر إمكانات متعددة لمراقبة الحالة والحماية.

يمكن أن يعمل XM-120 بشكل مستقل كوحدة قائمة بذاتها أو يتكامل بسلاسة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وشبكات أنظمة التحكم المختلفة، مما يوفر أداءً مرنًا وموثوقًا في كلا السيناريوهين. سواء تم استخدامه بشكل منفصل أو كجزء من نظام أكبر، تم تصميم XM-120 لتوفير مراقبة دقيقة ومتسقة، مما يجعله أداة أساسية للحفاظ على السلامة التشغيلية للمعدات الدوارة.

تحديد

قوة

• الجهد: +21.6 إلى +26.4 فولت تيار مباشر
• استهلاك الوحدة:
  • النموذجي: 175 مللي أمبير
  • الحد الأقصى: 300 مللي أمبير
• إنتاج الحرارة:
  • الحد الأقصى: 7 واط (24 وحدة حرارية بريطانية/ساعة)
  • نموذجي: 4 واط (14 وحدة حرارية بريطانية/ساعة)
• العزل: معزول بجهد 24 فولت تيار مستمر، ويمكن للمستخدم تكوينه باستخدام الأسلاك

تكييف الإشارة

• استجابة التردد:
  • الفجوة: 0.0039 إلى 20 هرتز (0.235 إلى 1200 نسخة في الدقيقة)
  • الفجوة: 0 إلى 20 هرتز (0 إلى 1200 دورة في الدقيقة)
• الدقة: ±1% من القياس
• مستوى الضوضاء: 8 مللي فولت RMS
• درجة الحرارة المحددة: درجة الحرارة المحيطة +25 درجة مئوية (+77 درجة فهرنهايت)

محول

• موجة:
  • نطاق السعة: ±21 فولت
  • الانحراف من الذروة إلى الذروة، الحد الأقصى للفجوة، الحد الأدنى للفجوة: 5.2 مللي فولت
• الدقة: 5.2 مللي فولت
• حجم الكتلة: 256, 512, 1024, 2048
• الفترات: من 5 إلى 800 ثانية

البيئية

• درجة حرارة التشغيل: -20 إلى +65 درجة مئوية (-4 إلى +149 درجة فهرنهايت)
• درجة حرارة التخزين: -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
• الرطوبة النسبية: 95% غير متكثفة
• الطلاء المطابق: جميع لوحات الدوائر المطبوعة مطلية بشكل مطابق وفقًا للمواصفة IPC-A-610C.

بدني

• أبعاد:
  • الارتفاع: 3.8 بوصة (97 مم)
  • العرض: 3.7 بوصة (94 مم)
  • العمق: 3.7 بوصة (94 مم)
• عزم دوران المسمار الطرفي: 7 رطل بوصة (0.6 نيوتن متر)
