ملخص

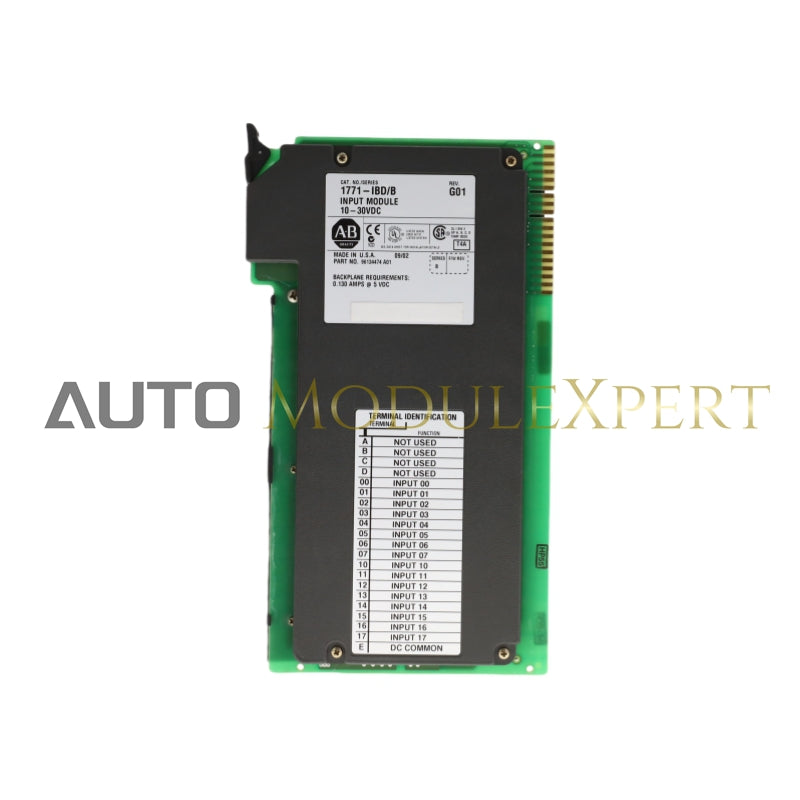

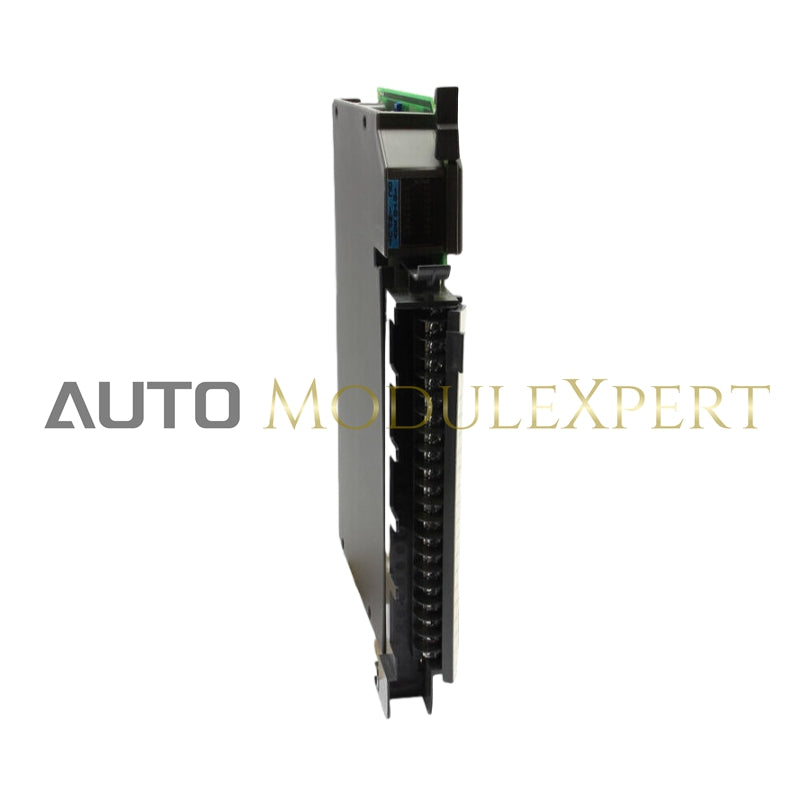

وحدة 1771-IBD عبارة عن وحدة إدخال غاطسة مكونة من 16 نقطة مصممة للمدخلات الرقمية. إنه بمثابة واجهة موثوقة بين نظام التحكم والأجهزة الميدانية، مما يتيح جمع الإشارات المنفصلة من أجهزة الاستشعار والمفاتيح المختلفة.

تحديد

• مدخلات لكل وحدة: 16
• موقع الوحدة: متوافق مع جميع هياكل الإدخال/الإخراج 1771 باستثناء 1771-A1 و-A2 و-A4
• نطاق جهد الإدخال: من 10 إلى 30 فولت تيار مستمر
• الحد الأدنى من تيار الإدخال:
  • 4.5 مللي أمبير عند 10 فولت تيار مستمر
  • 15 مللي أمبير عند 30 فولت تيار مستمر
• الحد الأدنى للتيار خارج الحالة: 2.0 مللي أمبير عند 5 فولت تيار مستمر
• الحد الأقصى للجهد خارج الحالة: 5 فولت تيار مستمر
• الحد الأدنى من الجهد الكهربائي على الحالة: 10 فولت تيار مستمر
• مقاومة الإدخال: 2.2 كيلو أوم كحد أقصى
• تأخير إشارة الإدخال:
  • تأخير الانتشار من منخفض إلى مرتفع: 1 مللي ثانية
  • تأخير النشر من الأعلى إلى المنخفض: قابل للتحديد - 1 مللي ثانية أو 6 مللي ثانية
• تبديد الطاقة:
  • الحد الأقصى: 7.3 واط
  • الحد الأدنى: 1.0 واط
• التبديد الحراري:
  • الحد الأقصى: 24.7 وحدة حرارية بريطانية/ساعة
  • الحد الأدنى: 3.4 وحدة حرارية بريطانية/ساعة
• تيار لوحة الكترونية معززة: 130 مللي أمبير عند 5 فولت تيار مستمر ±5%
• جهد العزل: يفي أو يتجاوز معيار UL 508 ومعيار CSA C22.2 رقم 142

الظروف البيئية

• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
• درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
• الرطوبة النسبية: من 5 إلى 95% (بدون تكاثف)

الموصلات

• حجم السلك:
  • 14 قياس (2 مم²) معزول كحد أقصى
  • حد أقصى لعزل 3/64 بوصة (1.2 مم)
• تسجيل:
  • بين 10 و 12
  • بين 16 و 18
• ذراع الأسلاك الميدانية: Standard Cat. رقم 1771-WH
• عزم دوران ذراع الأسلاك: 7-9 بوصة

شهادة الوكالة

• معتمدة من وكالة الفضاء الكندية
• CSA الفئة 1، القسم 2، المجموعات A، B، C، D معتمدة
• مدرج في قائمة UL
• تحمل علامة CE لجميع التوجيهات المعمول بها
