ملخص

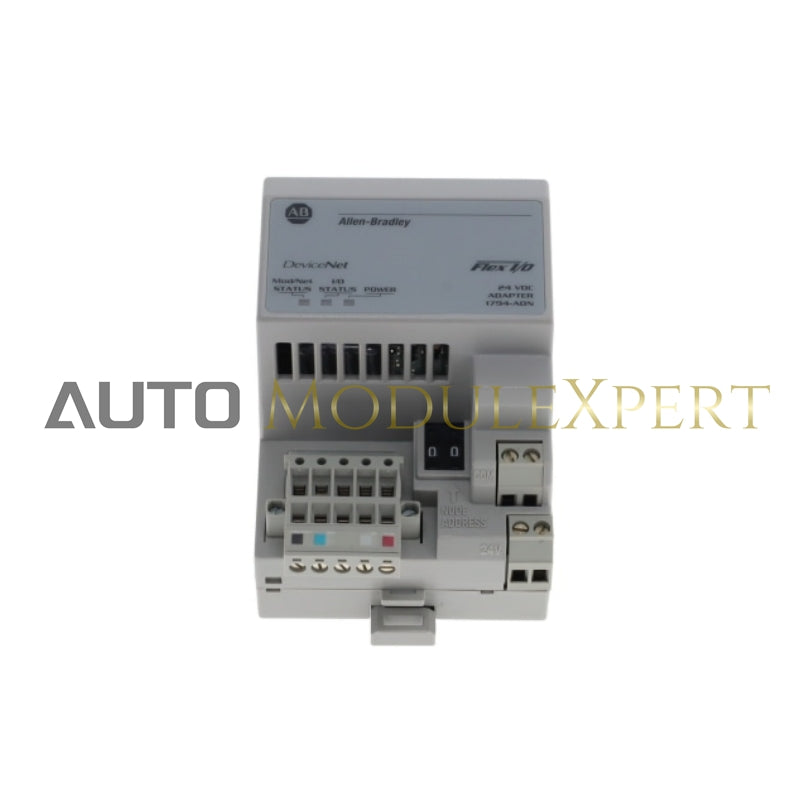

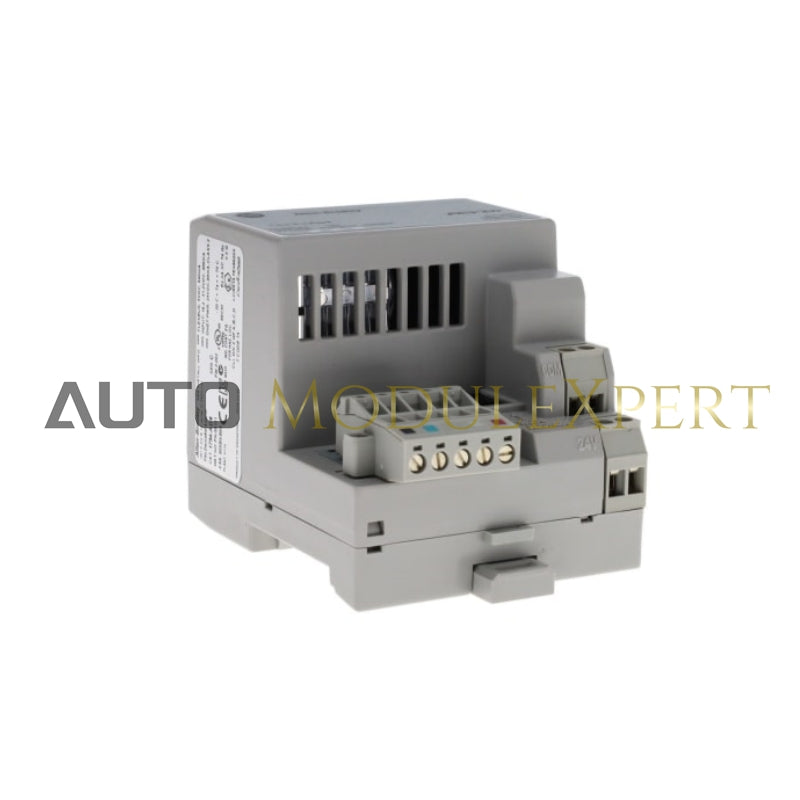

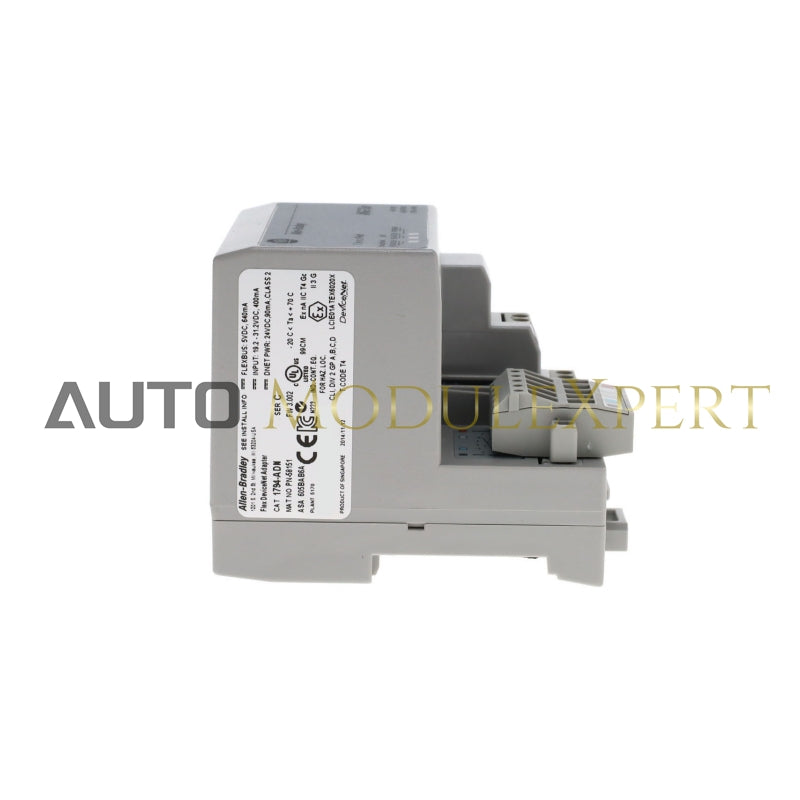

تعمل وحدة 1794-ADN على ربط وحدات FLEX I/O بشبكة DeviceNet، مما يتيح اتصالات الأجهزة ذات المستوى المنخفض لزراعة وحدات التحكم الأرضية. ويساعد ذلك على تقليل وقت الأسلاك وبدء التشغيل مقارنة بالأنظمة السلكية التقليدية.

تحديد

• سعة الإدخال/الإخراج: 8 وحدات
• مزود الطاقة:
  • يجب أن يكون مصدر طاقة التيار المستمر بجهد 24 فولت قادرًا على توفير تيار تشغيل متدفق قدره 14 أمبير لمدة 5 مللي ثانية لكل محول متصل بمصدر الإمداد هذا.
• جهد مصدر الطاقة: 19.2…31.2 فولت تيار مستمر، 400 مللي أمبير
• متطلبات طاقة DeviceNet (الحد الأقصى):
  • 24 فولت تيار مستمر (±4%) عند 90 مللي أمبير
  • جهد شبكة مصدر الطاقة للجهاز: 24 فولت تيار مستمر، 90 مللي أمبير، الفئة 2
• جهد إمداد خرج Flexbus: 5 فولت تيار مستمر، 640 مللي أمبير
• تيار خرج Flexbus (الحد الأقصى): 640 مللي أمبير عند 5 فولت تيار مستمر
• تصنيف جهد الإدخال: 24 فولت تيار مستمر اسمي
  • 19.2…31.2 فولت تيار مستمر (يتضمن 5% تموج تيار متردد)
• السحب الحالي (الحد الأقصى):
  • 400 مللي أمبير، 300 مللي أمبير عند 24 فولت تيار مستمر
• معدل الاتصال:
  • 125 كيلو بايت، 250 كيلو بايت، 500 كيلو بايت
• المؤشرات:
  • الطاقة: تشغيل/إيقاف
  • حالة الوحدة/الشبكة: أحمر/أخضر
  • حالة الإدخال/الإخراج: أحمر/أخضر
• عزل الجهد:
  • 50 فولت (مستمر)، نوع العزل الأساسي
  • تم اختبار النوع عند 1930 فولت تيار مباشر لمدة 60 ثانية (الطاقة إلى Flexbus، والطاقة إلى DeviceNet، وDeviceNet إلى Flexbus)
• تبديد الطاقة (الحد الأقصى): 7.6 وات عند 19.2 فولت تيار مستمر
• التبديد الحراري (الحد الأقصى): 26 وحدة حرارية بريطانية/ساعة عند 19.2 فولت تيار مستمر
• الأبعاد (تقريبًا):
  • الارتفاع: 87 ملم (3.4 بوصة)
  • العرض: 68 ملم (2.7 بوصة)
  • العمق: 69 ملم (2.7 بوصة)
• الوزن (تقريبًا): 195.5 جم (6.9 أونصة)
• فئة الأسلاك:
  • الفئة 1: منافذ الطاقة
  • الفئة الثانية: منافذ الاتصالات
• حجم السلك:
  • توصيلات الطاقة: 0.33...3.3 مم² (22...12 AWG) سلك نحاسي صلب أو مجدول بدرجة حرارة 75 درجة مئوية (167 درجة فهرنهايت) أو أكثر
  • الحد الأقصى للعزل: 1.2 ملم (3/64 بوصة)
• عزم دوران المسمار الطرفي: 0.8 نيوتن متر (7 رطل بوصة)
• تصنيف نوع العلبة: لا شيء (نمط مفتوح)
• رمز درجة الحرارة:
  • أمريكا الشمالية: T4
  • UKEX/ATEX: T4
  • IECEx: T4
