ملخص

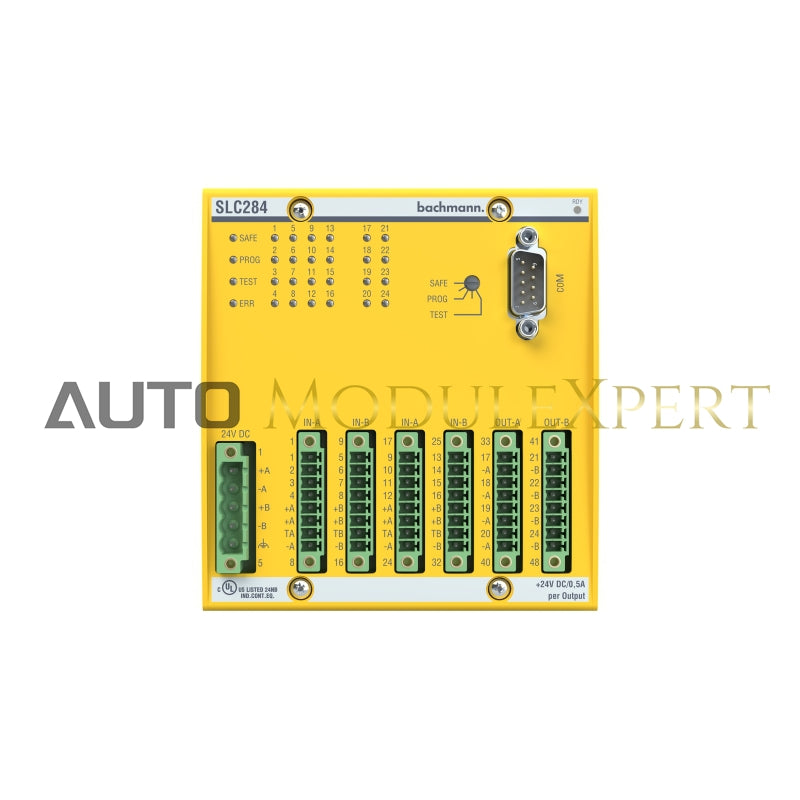

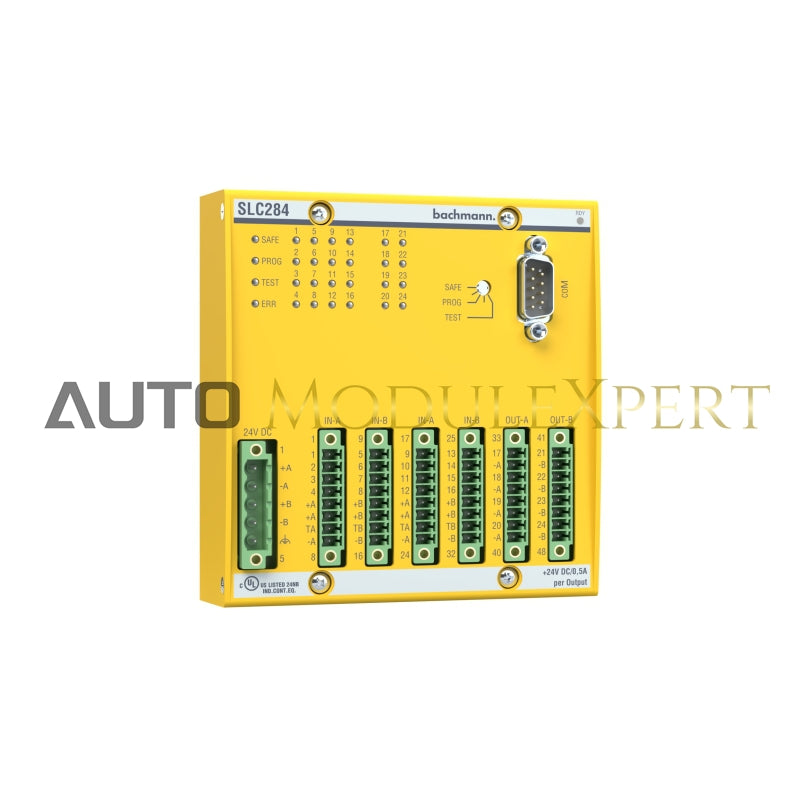

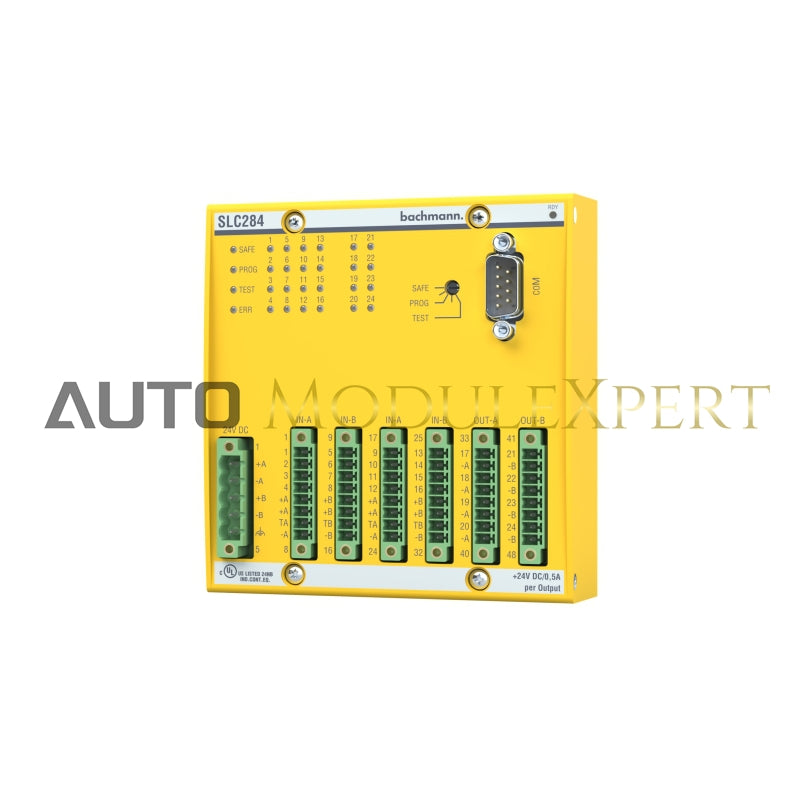

تم تصميم وحدة الإدخال الرقمي للسلامة SLC284 لتعمل كوحدة تحكم آمنة وحديثة ومستقلة للسلامة، ومدمجة بشكل مثالي في وحدة التحكم M200. وهو يتوافق مع معايير السلامة IEC 61508 ويدعم الاتصال بوحدات الإدخال/الإخراج الآمنة مثل SDI208 وSDO204 بدون كابلات إضافية. يمكن توزيع الوحدات وفصلها بعدة مئات من الأمتار، وذلك من خلال:

• توسيع الحافلات
• حافلة ثابتة
• يستطيع
• بلوكوم

تحديد

المعالج

• وحدة المعالجة المركزية: معالجات LPC2468 مزدوجة، 72 ميجاهرتز، 32 بت

مراقب

• واجهة البرمجة:
  • عبر وحدة التحكم (ناقل الإدخال/الإخراج)
  • الواجهة التسلسلية (COM)
• عدد برامج السلامة المستقلة لكل SLC: 1
• دورة البرنامج: الحد الأدنى 5 مللي ثانية

توسيع الإدخال/الإخراج

• متوافق مع وحدات SDI208 أو SDO204 أو SCT202

ادخالات رقمية

• كمية:
  • 16 مدخلاً رقميًا (يمكن استخدامها بشكل متكرر في أزواج، PL e / SIL 3 / Cat 4)
• مدى جهد المدخلات:
  • عالي (H): 15 فولت تيار مستمر إلى 34 فولت تيار مستمر
  • منخفض (L): -34 فولت تيار مستمر إلى +5 فولت تيار مستمر
• تأخير الإدخال:
  • الأجهزة: 300 ميكروثانية (نموذجي)
  • البرنامج: 1 مللي ثانية (نموذجي، مع نبض اختبار معطل)
• نوع الإدخال: IEC 61131-2 النوع 1
• الحد الأدنى لتيار الإدخال: 3.5 مللي أمبير عند 24 فولت تيار مستمر
• مؤشر الحالة: مؤشر LED باللون الأخضر
• مراقبة الأخطاء: مراقبة الوظائف الداخلية؛ نبض اختبار خارجي اختياري

المخرجات الرقمية

• كمية:
  • 8 مخارج رقمية (يمكن استخدامها بشكل متكرر في أزواج، PL e / SIL 3 / Cat 4)
• نطاق جهد الخرج: 18 فولت تيار مستمر إلى 34 فولت تيار مستمر
• تيار الإخراج لكل قناة: 0.5 أمبير
• إجمالي التيار لكل مجموعة (الحد الأقصى): 2 أ
• تأخيرات التبديل:
  • 0 إلى 1: ماكس. 35 ميكروثانية عند التحميل الكامل
  • 1 إلى 0: الحد الأقصى. 155 ميكروثانية عند التحميل الكامل
• مجموعات الإخراج: 2 (مع الصمامات الإلكترونية)
• تردد التبديل (الحد الأقصى، الحمل المقاوم): 500 هرتز
• مؤشر الحالة: مؤشر LED باللون الأخضر
• مراقبة الأخطاء: قصر الدائرة الكهربية، والحمل الزائد، والجهد الكهربي المنخفض، والجهد الزائد لمصدر الطاقة
• إيقاف التشغيل في حالات الطوارئ: قابل للتهيئة لكل مخرج من 0 ثانية إلى 1800 ثانية (دقة 100 مللي ثانية). يتم تنشيط إيقاف التشغيل في حالات الطوارئ عند انقطاع الاتصال أو جهد الإمداد.

مصدر الطاقة الداخلي

• العزل الجلفاني:
  • النظام: 500 فولت
  • بين المجموعات: 500 فولت
• المصدر: الطائرات المعززة BS2xx
• استهلاك التيار الداخلي: 5 فولت / 550 مللي أمبير عبر لوحة الكترونية معززة

مصدر الطاقة الخارجي

• الحماية: عكس القطبية
• جهد الإدخال: 24 فولت تيار مستمر (18 فولت إلى 34 فولت)
• الاستهلاك الحالي:
  • نموذجي: 95 مللي أمبير عند 24 فولت تيار مستمر + Σ الاستهلاك الحالي للمحركات وأجهزة الاستشعار

نوع الاتصال

• اتصال الإدخال/الإخراج: موصل RM 3.5 مزود بحافة
• اتصال مصدر الطاقة: موصل RM 5.08 مزود بحافة
• نوع الطرف: طرف لولبي أو زنبركي، الموصلات قابلة للتشفير وقابلة للتسمية
