ملخص

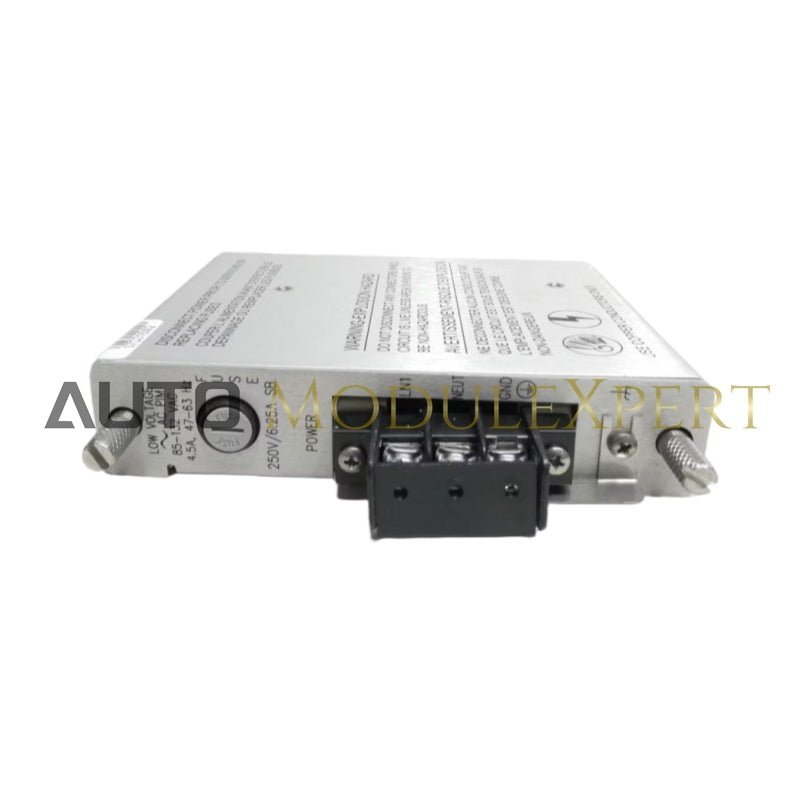

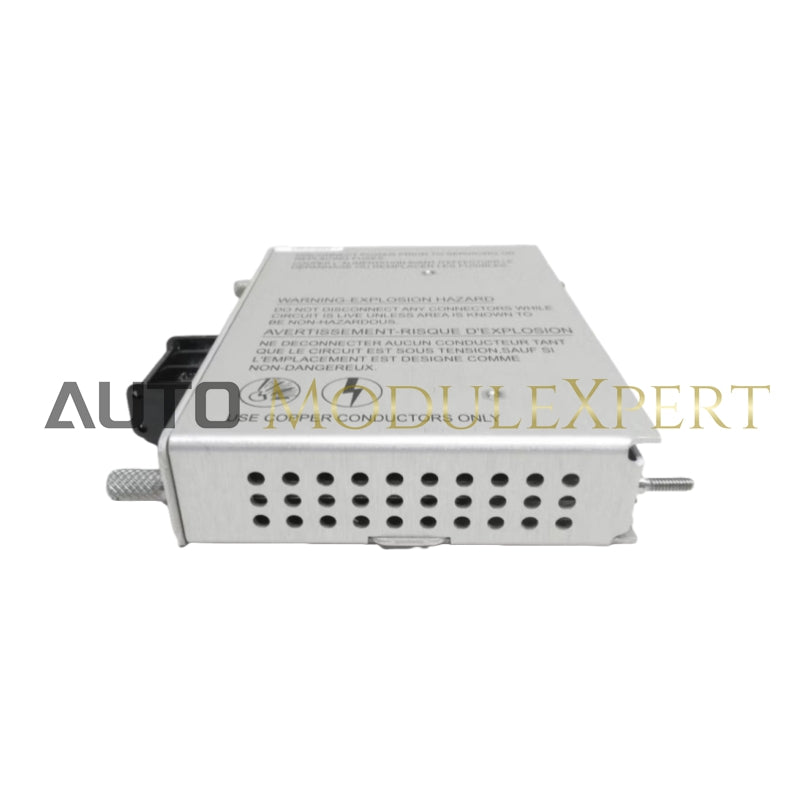

مزودات الطاقة 3500 عبارة عن وحدات نصف ارتفاع مصممة ليتم تركيبها في الفتحات المخصصة لذلك على الجانب الأيسر من الحامل. يمكن أن يستوعب حامل 3500 واحدًا أو اثنين من مصادر الطاقة (مزيج من التيار المتردد و/أو التيار المباشر). يمكن لأي مصدر طاقة مثبت تشغيل الحامل بأكمله، حيث يعمل مصدر الإمداد الثاني كنسخة احتياطية. إذا تم تركيب مصدري طاقة، فإن مصدر الإمداد في الفتحة السفلية يعمل بمثابة مصدر الإمداد الأساسي، ويعمل مصدر الإمداد في الفتحة العلوية بمثابة مصدر الإمداد الاحتياطي.

• لن تؤدي إزالة وحدة إمداد الطاقة أو إدخالها إلى تعطيل تشغيل الحامل طالما تم تركيب مصدر طاقة ثانٍ.

تحديد

خيارات الجهد:

• تيار متردد عالي الجهد

  • يستخدم مصدر طاقة التيار المتردد ووحدة إدخال طاقة التيار المتردد عالية الجهد (PIM).
  • جهد الإدخال:
    • الاسمي: 220 فولت تيار متردد
    • المدى: 175 إلى 264 فولت تيار متردد
    • الذروة: 247 إلى 373 فولت تيار متردد
  • تردد الإدخال: من 47 إلى 63 هرتز

• تيار متردد منخفض الجهد

  • يستخدم مصدر طاقة التيار المتردد ووحدة إدخال طاقة التيار المتردد ذات الجهد المنخفض (PIM).
  • جهد الإدخال:
    • الاسمي: 110 فولت تيار متردد
    • المدى: 85 إلى 132 فولت تيار متردد
    • الذروة: 120 إلى 188 فولت تيار متردد
  • تردد الإدخال: من 47 إلى 63 هرتز

• تيار مستمر عالي الجهد

  • يستخدم مصدر طاقة التيار المستمر عالي الجهد ووحدة إدخال طاقة التيار المستمر عالية الجهد (PIM).
  • جهد الإدخال: من 88 إلى 140 فولت تيار مستمر

• تيار مستمر منخفض الجهد

  • يستخدم مصدر طاقة التيار المستمر منخفض الجهد ووحدة إدخال مصدر طاقة التيار المستمر منخفض الجهد (PIM).
  • جهد الإدخال: من 20 إلى 30 فولت تيار مستمر

الحدود البيئية:

• درجة حرارة التشغيل:

  • -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت)

• درجة حرارة التخزين:

  • -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)

• رطوبة:

  • 95%، غير متكثف

الأبعاد والوزن:

• الأبعاد (الارتفاع × العرض × العمق):

  • 120.7 ملم × 25.4 ملم × 114.3 ملم (4.75 بوصة × 1.0 بوصة × 4.5 بوصة)

• وزن:

  • 0.34 كجم (0.75 رطل)
