ملخص

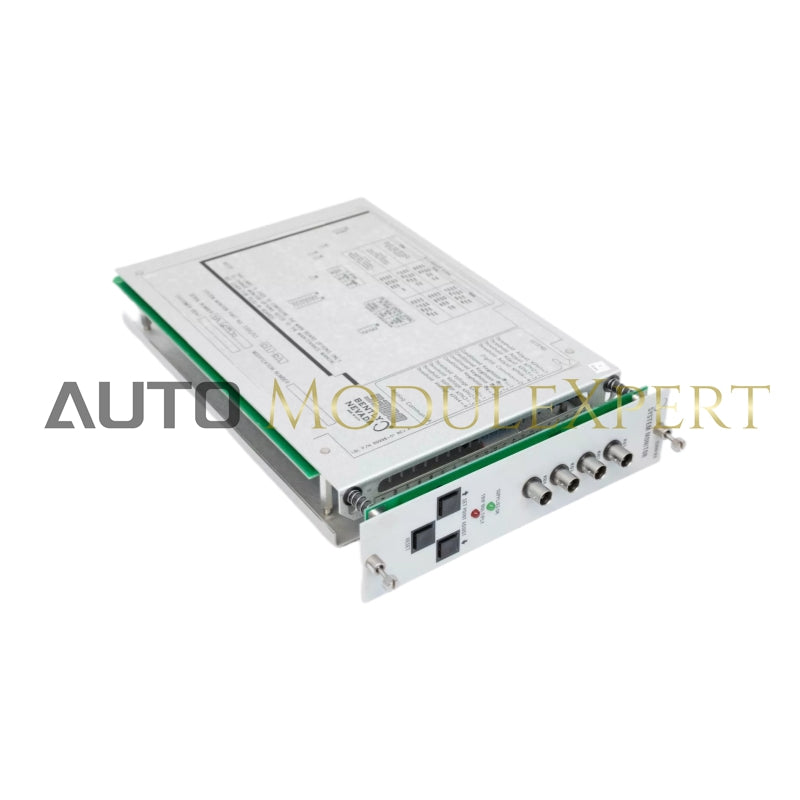

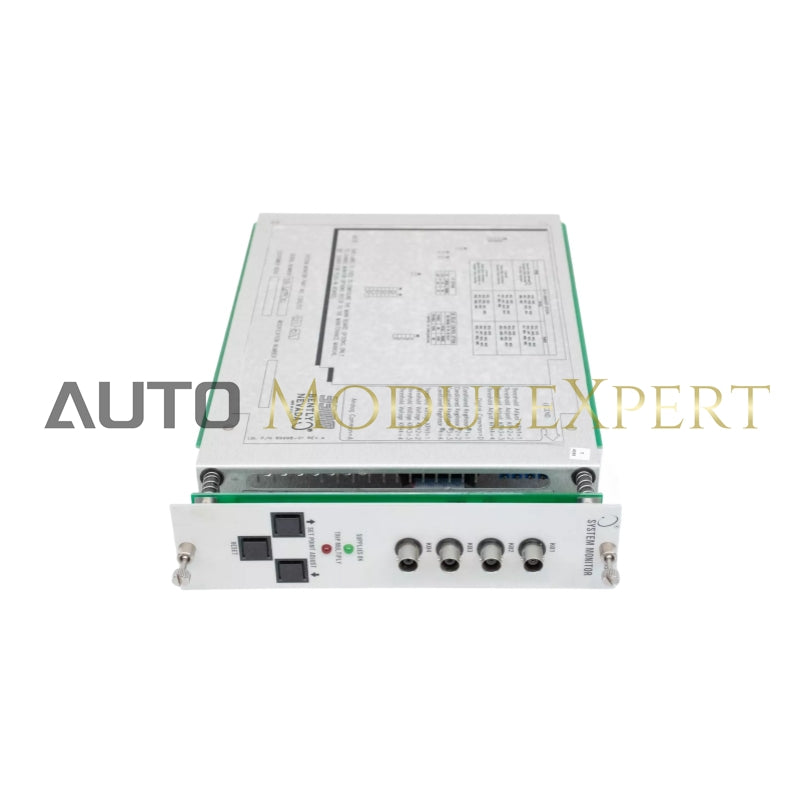

تقوم شاشة النظام الموجودة في حامل شاشة 3300 بتنفيذ أربع مهام هامة:

• الوظائف المشتركة لجميع الشاشات الموجودة على الحامل:

  • ضبط نقطة ضبط التنبيه.
  • Keyphasor® الطاقة والإنهاء والتكييف والتوزيع.
  • إقرار الإنذار.

• الاتصال بمعالج اتصالات خارجي:

  • يوفر منافذ بيانات ثابتة وديناميكية للاتصال بمعالج اتصالات خارجي (يُباع بشكل منفصل).

• واجهة البيانات التسلسلية الاختيارية (SDI):

  • يسهل التواصل بين محول الطاقة ومراقبة البيانات من أجل:
    • معالجة الحاسبات الآلية.
    • أنظمة التحكم الرقمية/الموزعة.
    • وحدات تحكم قابلة للبرمجة.
    • أنظمة التحكم والأتمتة الأخرى.

• واجهة البيانات الديناميكية الاختيارية (DDI):

  • يتيح توصيل محول الطاقة ومراقبة البيانات إلى برنامج إدارة ماكينات Bently Nevada المتوافق.
  • اعتمادًا على متطلبات البيانات، قد يلغي هذا الخيار الحاجة إلى معالج اتصالات خارجي.

تحديد

المدخلات

• استهلاك الطاقة:

  • 2 واط (التشغيل الأساسي).
  • 4.6 واط (مع خيارات الواجهة).

• إشارة المفتاح الدائري:

  • يقبل ما يصل إلى أربع إشارات Keyphasor لمسبار القرب.
  • معاوقة الإدخال: 10 كيلو أوم.

اتصالات RS422

• الممانعة: 4 كيلو أوم.
• العتبة: 0.2 فولت.
• معدل الباود:
  • الحد الأقصى 19.2 كيلو بود لـ SDI.
  • الحد الأقصى للبود هو 38.4 كيلو بايت لـ DDI.
• المسافة: 1200 متر (4000 قدم) كحد أقصى.

اتصالات RS232

• الممانعة: 3 كيلو أوم إلى 7 كيلو أوم.
• مستويات الإدخال:
  • عالي: +3 إلى +25 فولت.
  • منخفض: من -3 إلى -25 فولت.
• معدل الباود: 19.2 كيلو باود كحد أقصى لكل من SDI وDDI.
• المسافة: 30 مترًا (100 قدم) كحد أقصى.

متطلبات مساحة الرف

• يشغل موضع رف واحد.
• يجب تثبيته في الموضع الثاني (بجوار مصدر الطاقة).

وزن

• 0.9 كجم (2.2 رطل).
