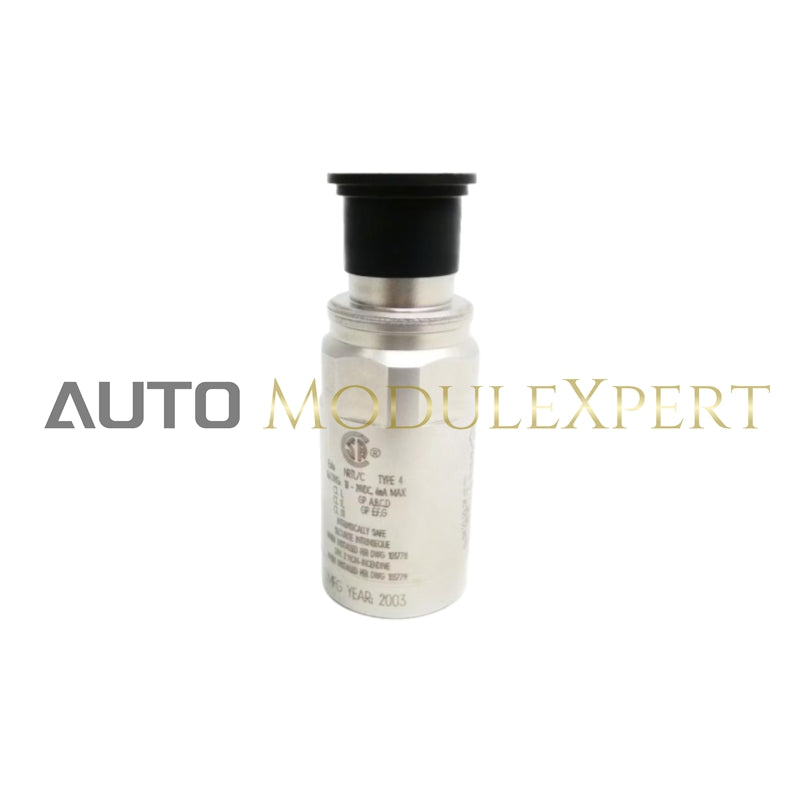

مستشعر السرعة الانضغاطية بنتلي نيفادا فيلوميتور (الطراز: 330500)

تم تصميم مستشعر Bently Nevada Velomitor Piezo-Velocity لقياس الاهتزازات الهيكلية أو الغلاف أو الاهتزازات الهيكلية المطلقة (بالنسبة إلى المساحة الحرة). يستخدم هذا المستشعر مقياس تسارع كهروضغطي متخصص مع إلكترونيات مدمجة مدمجة في تصميم الحالة الصلبة.

تحديد

الخصائص الكهربائية

• الحساسية :
  3.94 مللي فولت/مم/ثانية (100 مللي فولت/بوصة/ثانية) ±5%
• استجابة التردد :
  • 4.5 هرتز إلى 5 كيلو هرتز (270 نسخة في الدقيقة إلى 300 كيلو هرتز) ±3.0 ديسيبل
  • 6.0 هرتز إلى 2.5 كيلو هرتز (360 نسخة في الدقيقة إلى 150 كيلو هرتز) ±0.9 ديسيبل
• حساسية درجة الحرارة:
  -14% إلى +7.5% بشكل نموذجي خلال نطاق درجة حرارة التشغيل
• نطاق السرعة:
  1270 مم/ثانية (50 بوصة/ثانية) ذروة
• الحساسية العرضية:
  أقل من 5% من الحساسية
• خطية السعة:
  ±2% إلى 152 مم/ثانية (6 بوصة/ثانية) الذروة
• تردد الرنين المثبت:
  أكبر من 12 كيلو هرتز
• جهد انحياز الإخراج:
  -12 ±3.0 فولت تيار مستمر (المشار إليه بالدبوس A) فوق درجة الحرارة
• مقاومة الخرج الديناميكية:
  أقل من 2400 أوم
• أرضية الضوضاء ذات النطاق العريض (4.5 هرتز إلى 5 كيلو هرتز):
  0.004 مم/ثانية (160 ميكرون/ثانية) جذر متوسط التربيع، الاسمي
• التأريض :
  حالة معزولة
• الحد الأقصى لطول الكابل:
  305 مترًا (1000 قدم) بدون تدهور الإشارة باستخدام رقم جزء الكابل 02173006

المواصفات البيئية

• نطاق الحرارة الشغالة :
  -55 درجة مئوية إلى 121 درجة مئوية (-67 درجة فهرنهايت إلى 250 درجة فهرنهايت)
• النجاة من الصدمات:
  5000 جرام الذروة، الحد الأقصى
• الرطوبة النسبية :
  حتى 100%، غير مغمورة؛ القضية مختومة بإحكام

مواصفات أخرى

• حساسية الانفعال الأساسي:
  0.005 بوصة/ثانية/متر إجهاد
• قابلية المجال المغناطيسي:
  <51 دقيقة/ثانية/جاوس (50 جاوس، 50-60 هرتز)

المواصفات المادية

• وزن :
  142 جرامًا (5.0 أونصة)، نموذجي
• القطر :
  25.3 ملم (0.995 بوصة)
• ارتفاع :
  63.2 ملم (2.49 بوصة)
• مادة الحالة:
  316L الفولاذ المقاوم للصدأ
• الموصل :
  2 دبوس Mil-C-5015، محكم الغلق، هيكل من الفولاذ المقاوم للصدأ 316L
• عزم الدوران المتصاعد:
  32-46 كجم سم (24-40 بوصة-رطل) كحد أقصى
• القطبية :
  عندما تكون حركة علبة المستشعر باتجاه الموصل، يصبح الطرف A موجبًا بالنسبة للطرف B

خصائص الإخراج

• التيار المتدفق :
  يتم توفير 3 أمبير لمدة 10 مللي ثانية بدون رحلة ESCP
• انخفاض جهد الخرج:
  0.3 فولت تيار مستمر بحد أقصى
• رحلة التيار الزائد في حالة الاستقرار:
  5 أمبير نموذجية لكل نقطة
• تيار تسرب الإخراج:
  0.1 مللي أمبير كحد أقصى
• في وقت الاستجابة:
  0.5 مللي ثانية كحد أقصى
• إيقاف وقت الاستجابة:
  0.5 مللي ثانية كحد أقصى
• حماية :
  حماية من قصر الدائرة، وحماية من التيار الزائد، وحماية من درجة الحرارة الزائدة، كل ذلك مع الاسترداد التلقائي
