ملخص

تحديد

المدخلات

• جهد متردد عالمي

  • الوصف: يستخدم هذا الخيار مصدر طاقة التيار المتردد العالمي ووحدة إدخال طاقة التيار المتردد العالمية (PIM).
  • مساهمة الجهد:
    • الجهد الاسمي: 110 إلى 220 فولت متردد
    • المناطق غير الخطرة: 85 إلى 264 فولت تيار متردد rms
    • المناطق الخطرة: 85 إلى 250 فولت متردد rms
    • الذروة: 120 إلى 373 فولت تيار متردد ذروة
  • التوافق: غير متوافق مع وحدات التيار المتردد ذات الجهد العالي أو وحدات التيار المتردد ذات الجهد المنخفض.
  • تردد الإدخال: من 47 إلى 63 هرتز

• التيار المستمر عالي الجهد

  • الوصف: تستخدم هذه الخيار مزود الطاقة عالي الجهد DC ووحدة إدخال الطاقة عالي الجهد DC (PIM).
  • جهد الإدخال: من 88 إلى 140 فولت تيار مستمر

• جهد منخفض تيار مستمر

  • الوصف: يستخدم هذا الخيار مصدر طاقة التيار المستمر منخفض الجهد ووحدة إدخال طاقة التيار المستمر ذات الجهد المنخفض (PIM).
  • جهد الإدخال: من 20 إلى 30 فولت تيار مستمر

المعلومات الحالية

• حماية من النطاق

  • بالنسبة لجميع خيارات إمداد الطاقة، لا يؤدي انخفاض الجهد الكهربي إلى الإضرار بمصدر الإمداد أو PIM.
  • يؤدي الجهد الزائد إلى فتح المصهر على PIM.

• سحب التيار الكامل:

  • الجهد المتردد العالمي: 2.8 أمبير (الحد الأقصى)
  • تيار مستمر عالي الجهد: 2.5 أ (أقصى حد)
  • التيار المستمر منخفض الجهد: 11.0 أ (حد أقصى)

النواتج

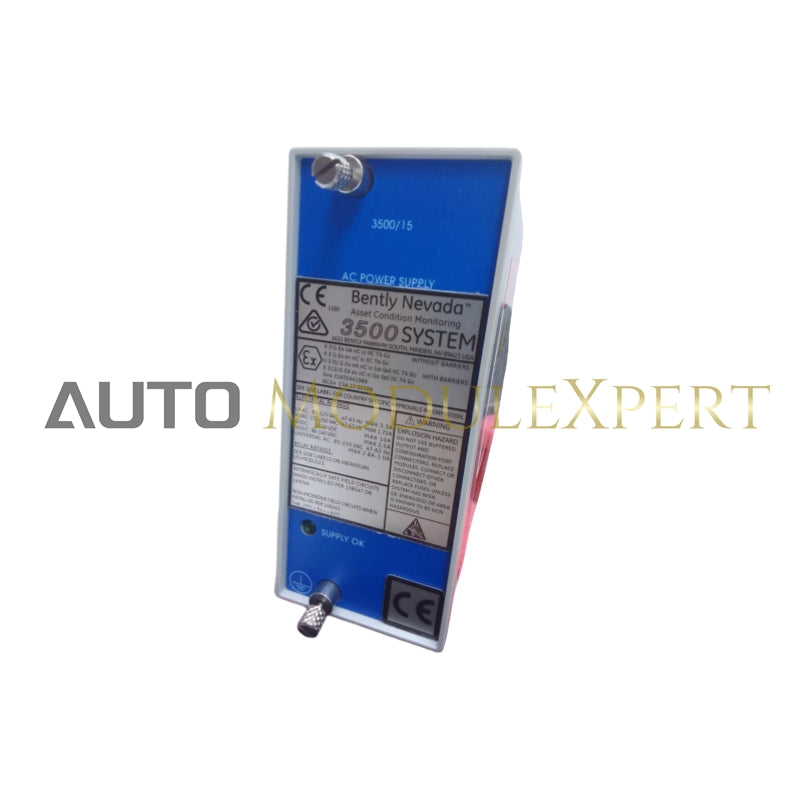

• مصابيح LED في اللوحة الأمامية:
  • مؤشر LED الخاص بإمداد الطاقة: يشير إلى متى يعمل مصدر الطاقة بشكل صحيح

بدني

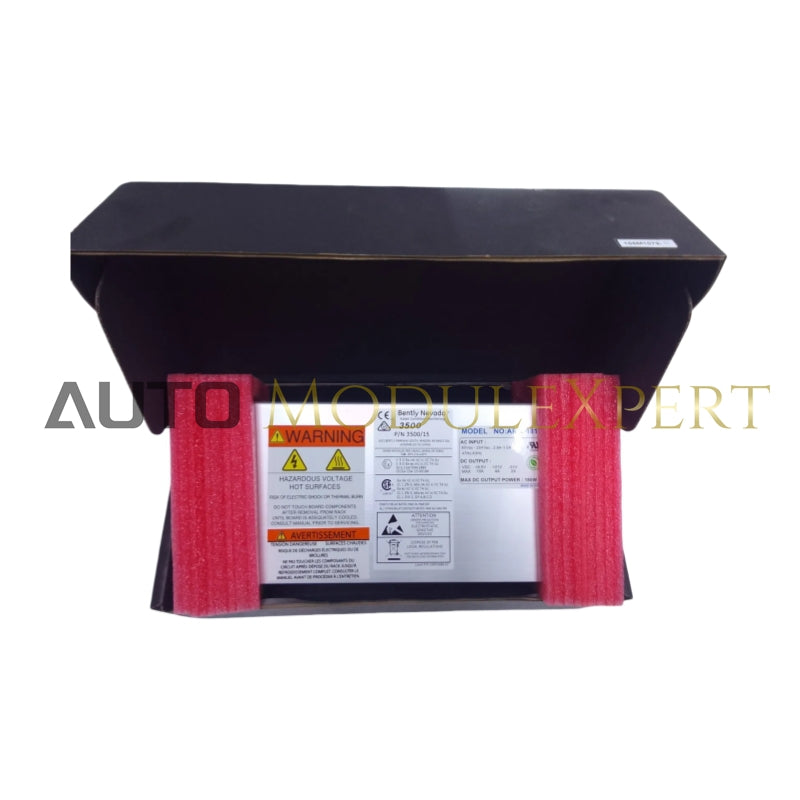

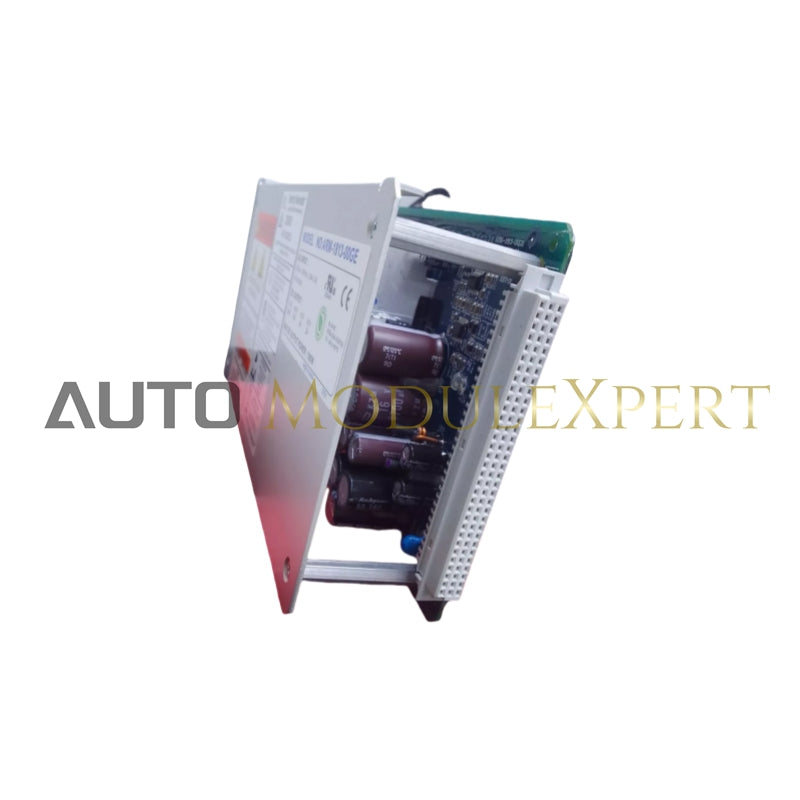

• وحدة تزويد الطاقة:

  • الأبعاد: 120.7 ملم × 50.8 ملم × 251.5 ملم (4.75 بوصة × 2.0 بوصة × 9.9 بوصة)
  • الوزن: 1.39 كجم (3.06 رطل)

• وحدات إدخال الطاقة:

  • الأبعاد: 120.7 ملم × 25.4 ملم × 114.3 ملم (4.75 بوصة × 1.0 بوصة × 4.5 بوصة)
  • الوزن: 0.34 كجم (0.75 رطل)
