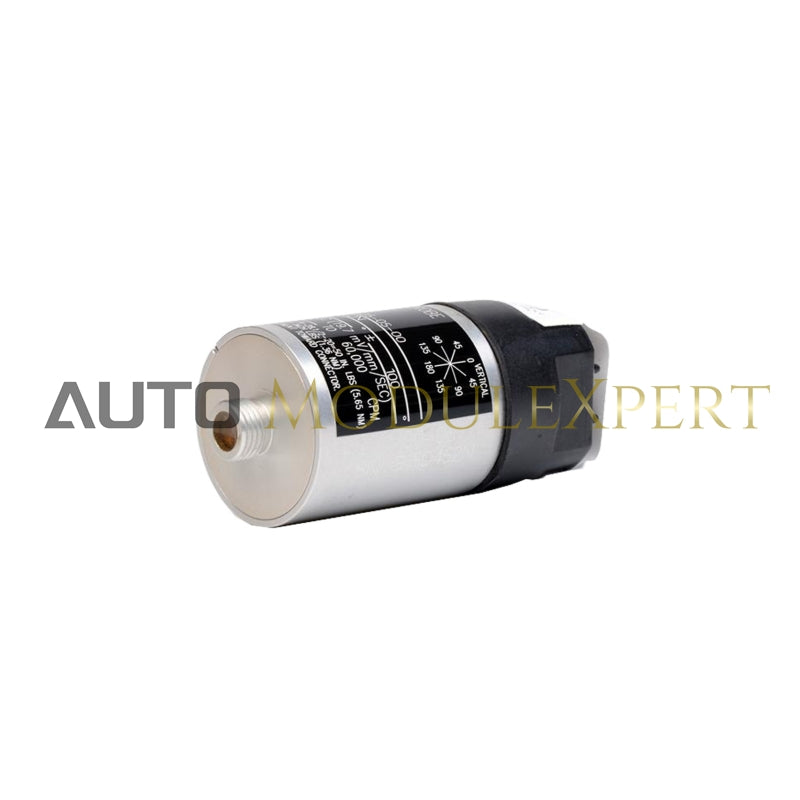

أنظمة محولات الطاقة لسرعة مسبار الزلازل بنتلي نيفادا

تم تصميم أنظمة محولات سرعة مسبار الزلازل من Bently Nevada Seismoprobe لقياس الاهتزاز المطلق (بالنسبة إلى المساحة الحرة) لمبيتات المحامل أو الأغلفة أو الهياكل. تتكون هذه الأنظمة ذات السلكين من محول الطاقة والكابل اللازم، وذلك باستخدام تقنية الملف المتحرك لتوفير خرج جهد يتناسب مع سرعة الاهتزاز.

تحديد

الخصائص الكهربائية:

• الحساسية :
  20 مللي فولت/مم/ثانية (500 مللي فولت/بوصة/ثانية) ±5%، عند إنهائها وتوجيهها بشكل صحيح وفقًا لزاوية المعايرة.

• تحميل المعايرة:
  10 كيلو أوم (من الطرف "أ" إلى "ب"). يتم قياس الإخراج عبر الأطراف "A" و "B".

• حساسية درجة الحرارة:
  0.2%/درجة مئوية.

• استجابة التردد:

  • 4.5 إلى 1000 هرتز (270 إلى 60.000 نسخة في الدقيقة)، ±3 ديسيبل نموذجيًا.
  • 10 إلى 1000 هرتز (600 إلى 60000 CAM)، ±3 ديسيبل نموذجيًا.
  • 15 إلى 1000 هرتز (900 إلى 60,000 نسخة في الدقيقة)، ±3 ديسيبل نموذجيًا.

  تتراوح استجابة التردد من الحد الأدنى لتردد التشغيل إلى 1 كيلو هرتز (60,000 CPM)، ±3 ديسيبل نموذجيًا. يرجى استشارة بنتلي نيفادا للحصول على بيانات المعايرة التفصيلية.

• نطاق التشغيل الديناميكي:
  الحد الأقصى للإزاحة 2.54 مم (0.100 بوصة) من الذروة إلى الذروة.

• نطاق السرعة:
  25 مم/ثانية (1 بوصة/ثانية) عند +22 درجة مئوية من اهتزاز الغلاف عند 100 هرتز مع حمل 10 كيلو أوم.

• مقاومة الملف:
  1.25 كيلو أوم ±5%.

• محاثة الملف المقفل:
  125 مللي هيدروجين (نموذجي).

• خطية السعة:
  ±5% من 0.01 إلى 5.0 بوصة/ثانية (0.254 إلى 127 ملم/ثانية) عند 100 هرتز (6000 دورة في الدقيقة).

• مقاومة الصدمات:
  يتحمل تسارعًا يصل إلى 50 جرامًا على طول المحور غير الحساس.

• الحساسية العرضية:
  ±10% من حساسية المحور الحساس عند 100 هرتز و1.0 بوصة/ثانية (2.54 سم/ثانية).

• قطبية إشارة الخرج:
  يصبح الدبوس A موجبًا بالنسبة إلى الدبوس B عندما تكون سرعة علبة محول الطاقة باتجاه الموصل.

• طول سلك الرصاص:
  الحد الأقصى للطول هو 305 مترًا (1000 قدم) بين محول سرعة مسبار الزلازل وشاشة 3300 أو 3500. يرجى الرجوع إلى الدليل الخاص بترحيل التردد لأطوال أطول.

الحدود البيئية:

• درجة حرارة التشغيل والتخزين:
  • الموديل 9200: -29 درجة مئوية إلى +121 درجة مئوية (-20 درجة فهرنهايت إلى +250 درجة فهرنهايت).
  • الموديل 74712: -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت).

المواصفات الميكانيكية:

• مادة الهيكل والمحول:
  الألومنيوم المؤكسد (A204).

• مادة الحشية:

  • النموذج 9200: النيوبرين.
  • النموذج 74712: سيليكون.

• مادة الموصل:

  • خيارات التثبيت العلوي والجانبي: الألومنيوم المطلي بالكادميوم والنيوبرين والنحاس المطلي بالفضة.

• خيار حظر المحطة الطرفية:
  كبريتيد البولي فينيلين مع وصلات نحاسية مطلية بالنيكل.

• عزم الدوران المتصاعد:
  خيارات قاعدة التركيب المختلفة:

  • 1/2-20، 1/4-20، 1/4-28، 5/8-18، أو M10X1: 5.6 نيوتن متر (50 بوصة · رطل).
  • 8-32 مسمارًا ملولبًا: 1.41 نيوتن متر (12.5 بوصة · رطل).

المواصفات المادية:

• ارتفاع :
  102 مم (4 بوصات) نموذجيًا، حسب خيار الموصل.

• القطر :
  41 ملم (1.6 بوصة) نموذجي.

• وزن:

  • الموديل 9200: 300 جرام (10.5 أونصة) نموذجيًا.
  • الموديل 74712: 480 جرامًا (17 أونصة) نموذجيًا.
