ملخص

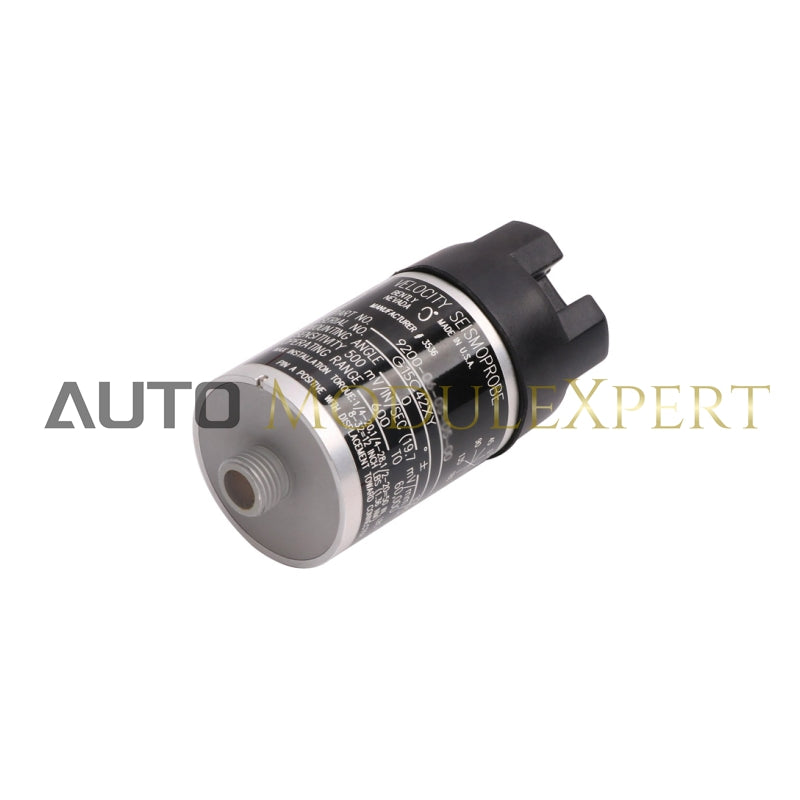

تم تصميم أنظمة محولات الطاقة بسرعة Bently Nevada Seismoprobe لقياس الاهتزاز المطلق (بالنسبة للمساحة الحرة) في أغلفة المحامل أو الأغلفة أو المكونات الهيكلية. تتكون هذه الأنظمة ذات السلكين من محول الطاقة والكابل المناسب. باستخدام تقنية الملف المتحرك، يقوم محول الطاقة Seismoprobe بتوليد خرج جهد يتناسب مباشرة مع سرعة الاهتزاز التي يكتشفها.

تحديد

كهربائي

• الحساسية: 20 مللي فولت/مم/ثانية (500 مللي فولت/بوصة/ثانية)، ±5% عند إنهائها بشكل صحيح وتوجيهها بزاوية المعايرة.
• حمل المعايرة: 10 كيلو أوم عبر الأطراف "A" و"B" (الخرج مأخوذ بين الأطراف A وB).
• معامل درجة حرارة الحساسية: 0.2%/درجة مئوية.
• استجابة التردد: من الحد الأدنى لتردد التشغيل إلى 1 كيلو هرتز (60000 نسخة في الدقيقة)؛ +0، -3 ديسيبل نموذجي. للحصول على بيانات معايرة مفصلة، ​​يرجى الاتصال بنتلي نيفادا.
• نطاق التشغيل الديناميكي: أقصى إزاحة تبلغ 2.54 ملم (0.100 بوصة) من الذروة إلى الذروة.
• نطاق السرعة: 25 مم/ثانية (1 بوصة/ثانية) عند +22 درجة مئوية، واهتزاز الغلاف عند 100 هرتز مع حمل 10 كيلو أوم.
• مقاومة الملف: 1.25 كيلو أوم ±5%.
• محاثة الملف المقفل: 125 مللي أمبير (نموذجي).
• خطي السعة: ±5% من 0.01 إلى 5.0 بوصة/ثانية (0.254 إلى 127 مم/ثانية) عند 100 هرتز (6000 نسخة في الدقيقة).
• مقاومة الصدمات: تتحمل أقصى تسارع يصل إلى 50 جرامًا على طول المحور غير الحساس.
• الحساسية العرضية: ±10% كحد أقصى من حساسية المحور الحساس عند 100 هرتز و1.0 بوصة/ثانية (2.54 سم/ثانية).
• قطبية إشارة الخرج: يكون الطرف A موجبًا بالنسبة للطرف B عندما تتحرك سرعة علبة محول الطاقة نحو الموصل.
• طول سلك الرصاص: الحد الأقصى 305 مترًا (1000 قدم) بين محول سرعة مسبار الزلازل وشاشة 3300 أو 3500. ارجع إلى دليل ترحيل التردد بأطوال أطول.

الحدود البيئية

• درجة حرارة التشغيل والتخزين:
  • الموديل 9200: -29 درجة مئوية إلى +121 درجة مئوية (-20 درجة فهرنهايت إلى +250 درجة فهرنهايت).
  • الموديل 74712: -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت).
• الرطوبة النسبية: ما يصل إلى 95% بدون تكاثف، و100% عند الطلب باستخدام كابل متكامل (غير مغمور).

ميكانيكي

• مادة الهيكل والمحول: ألومنيوم مؤكسد (A204).
• مادة الحشية:
  • النموذج 9200: النيوبرين.
  • النموذج 74712: سيليكون.
• مادة الموصل: تتوفر خيارات من الألومنيوم المطلي بالكادميوم والنيوبرين والنحاس المطلي بالفضة.
• خيار الكتلة الطرفية: كبريتيد البولي فينيلين مع وصلات نحاسية مطلية بالنيكل.
• عزم الدوران المتصاعد:
  • خيارات قاعدة التثبيت 1/2-20 أو 1/4-20 أو 1/4-28 أو 5/8-18 أو M10X1: 5.6 نيوتن متر (50 بوصة · رطل).
  • 8-32 مسمارًا ملولبًا: 1.41 نيوتن متر (12.5 بوصة · رطل).

بدني

• الارتفاع: 102 مم (4 بوصات) نموذجيًا (حسب خيار الموصل).
• القطر: 41 ملم (1.6 بوصة) نموذجيًا.
• وزن :
  • الموديل 9200: 300 جرام (10.5 أونصة) نموذجيًا.
  • الموديل 74712: 480 جرامًا (17 أونصة) نموذجيًا.
