ملخص

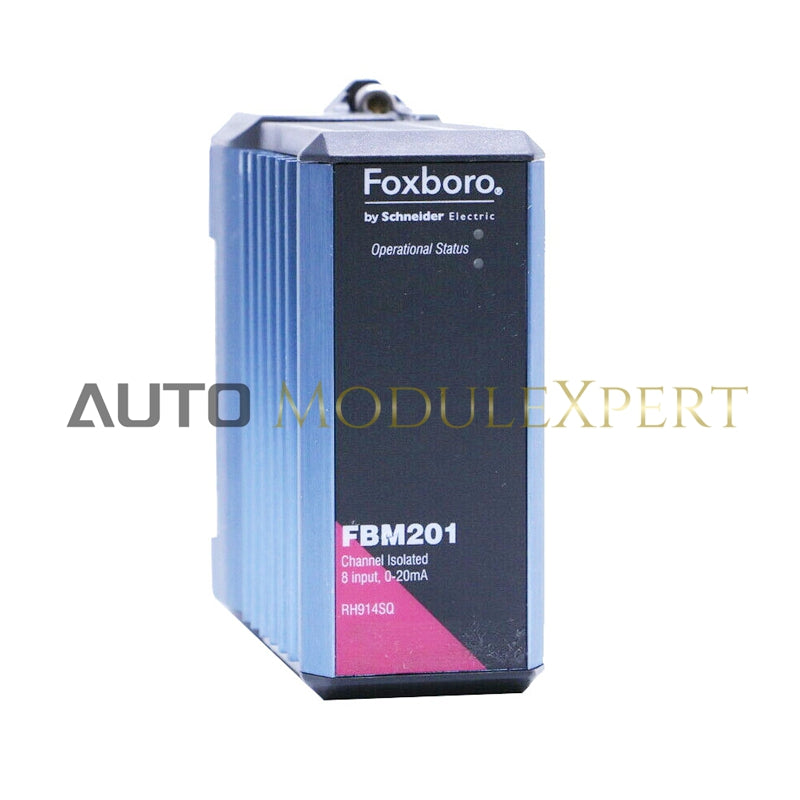

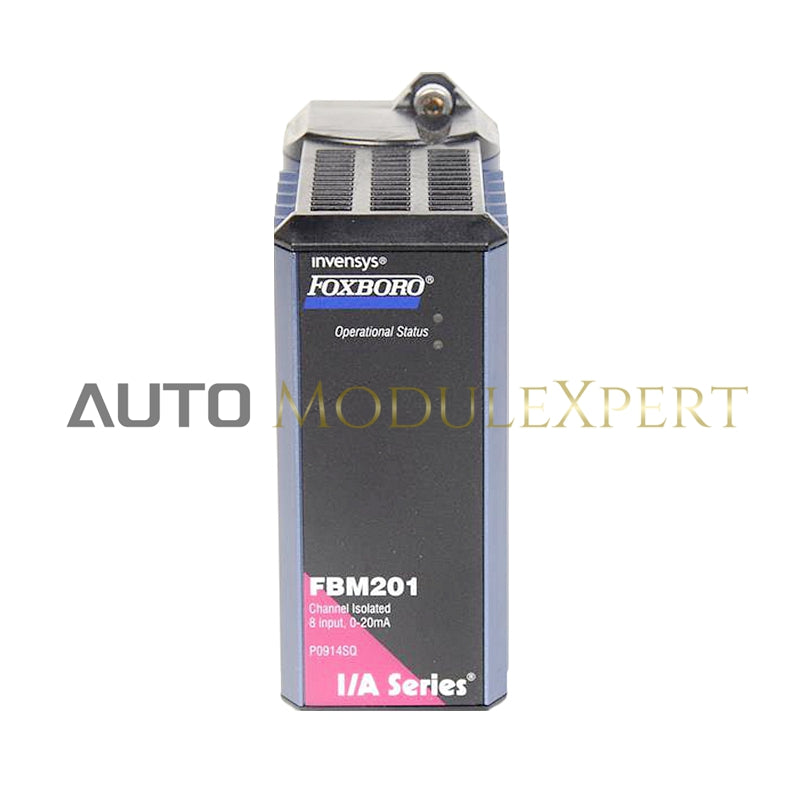

تم تصميم وحدة واجهة الإدخال التناظرية FBM201 للاستخدام في النظام الفرعي للإدخال/الإخراج من سلسلة Compact 200. يوفر ثماني قنوات لاستقبال إشارات تيار مستمر من 0 إلى 20 مللي أمبير من أجهزة الاستشعار التناظرية، مما يوفر عزلًا كلفانيًا بين كل مدخل والأرض. تعتبر هذه الوحدة مثالية لدمج بيانات المستشعر التناظري مع أنظمة FCP أو ZCP.

سمات

• قنوات الإدخال
  • 8 قنوات لإشارات مستشعر تيار مستمر من 0 إلى 20 مللي أمبير
• عزل
  • يتم عزل كل قناة إدخال غلفانيًا عن القنوات الأخرى والأرضية
• تصميم
  • تصميم مدمج وقوي مناسب للبيئات القاسية (الفئة G3)
• تحويل الإشارة
  • ينفذ برامج الإدخال التناظرية مع وقت التكامل القابل للتكوين وحدود معدل التغيير

المواصفات الوظيفية

• مجال الاتصالات
  • اتصال Fieldbus متكرر بسرعة 2 ميجابت في الثانية مع FCM أو FCP
• نطاق الإدخال
  • 0 إلى 20 مللي أمبير تيار مستمر لكل قناة
• دقة
  • ±0.03% من الامتداد، مع معامل درجة حرارة ±50 جزء في المليون/درجة مئوية
• معاوقة قناة الإدخال
  • 61.5 أوم اسمية
• تحويل A/D
  • تستخدم كل قناة محول Sigma-Delta مستقل
• فترة التكامل
  • البرمجيات شكلي
• رفض الوضع المشترك

  • 100 ديسيبل عند 50 أو 60 هرتز

• رفض الوضع العادي

  • 95 ديسيبل عند 50 أو 60 هرتز

• حماية
  • كل قناة محدودة التيار، منظمة الجهد، ومعزولة
  • مصممة لتحمل 600 فولت تيار متردد، يتم تطبيقها لمدة دقيقة واحدة بين القنوات والأرض

متطلبات الطاقة

• نطاق جهد الإدخال (زائد)
  • 24 فولت تيار مستمر ±5%، -10%
• استهلاك
  • 7 واط
• التشتت الحراري
  • 4 واط
• معايرة
  • لا توجد حاجة إلى معايرة للوحدة النمطية أو مجموعة الإنهاء

المواصفات البيئية

• درجة حرارة التشغيل
  • FBM201: -20 إلى +60 درجة مئوية (-4 إلى +140 درجة فهرنهايت)
  • مجموعة الإنهاء: -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت)
• درجة حرارة التخزين
  • -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
• الرطوبة النسبية
  • 5 إلى 95% (بدون تكاثف)
• ارتفاع
  • التشغيل: -300 إلى +3000 م (-1000 إلى +10000 قدم)
  • التخزين: -300 إلى +12,000 م (-1,000 إلى +40,000 قدم)
• مقاومة الاهتزاز
  • 7.5 م/ث² (0.75 جم) من 5 إلى 500 هرتز
• تلوث
  • مناسب لبيئات الفئة G3 وفقًا لمعيار ISA S71.04

المواصفات المادية

• أبعاد الوحدة
  • الارتفاع: 130 ملم (5.12 بوصة)
  • العرض: 25 ملم (0.98 بوصة)
  • العمق: 150 ملم (5.9 بوصات) بما في ذلك موصلات اللوحة الأساسية
• جمعية الإنهاء
  • الوزن (نوع الضغط): 181 جم (0.40 رطل)
  • الوزن (نوع العروة الحلقية): 249 جم (0.55 رطل)
• تصاعد
  • يتم تركيب FBM201 على لوحة قاعدة أفقية مكونة من 16 فتحة، والتي يمكن تركيبها على سكة DIN أفقية أو حامل مقاس 19 بوصة
• طول السلك
  • حتى 30 متر (98 قدم)

تفاصيل الكابل والإنهاء

• مواد الكابلات
  • البولي يوريثين أو الهالوجين منخفض الدخان (LSZH)
• اتصال الكابل
  • نهاية اللوح الأساسي: 37 دبوسًا على شكل حرف D
  • نهاية تجميع الإنهاء: 25 دبوس D-subminiature
• بناء الجمعية الإنهاء
  • مادة البولي أميد (PA)، نوع الضغط أو العروة الحلقية
• اتصالات إنهاء الحقل
  • أحجام الأسلاك من النوع المضغوط:
    • الصلبة/المجدولة/AWG: 0.2 إلى 4 مم² (24 إلى 12 AWG)
    • مجدولة بحلقات: 0.2 إلى 2.5 ملم²
  • أحجام الأسلاك ذات العروة الحلقية:
    • #6 موصلات (0.375 بوصة/9.5 ملم)
    • 0.5 إلى 4 مم² (22 AWG إلى 12 AWG)
