ملخص

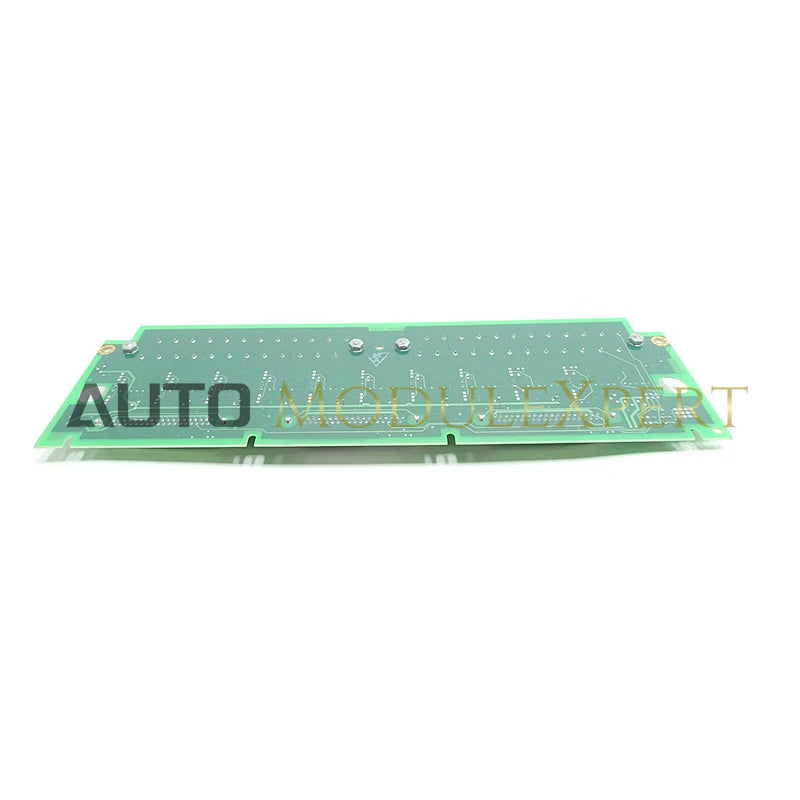

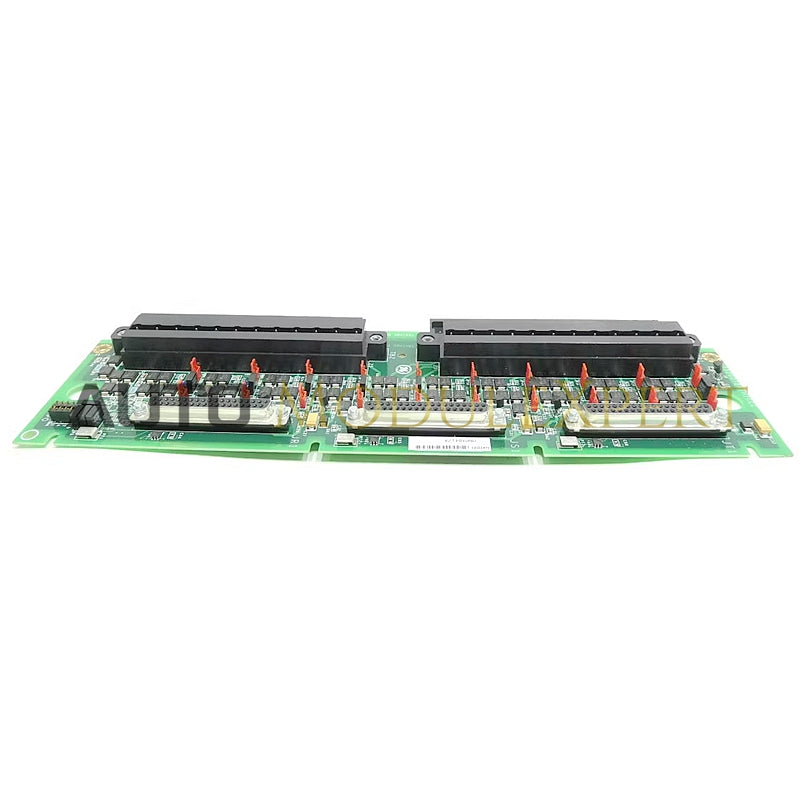

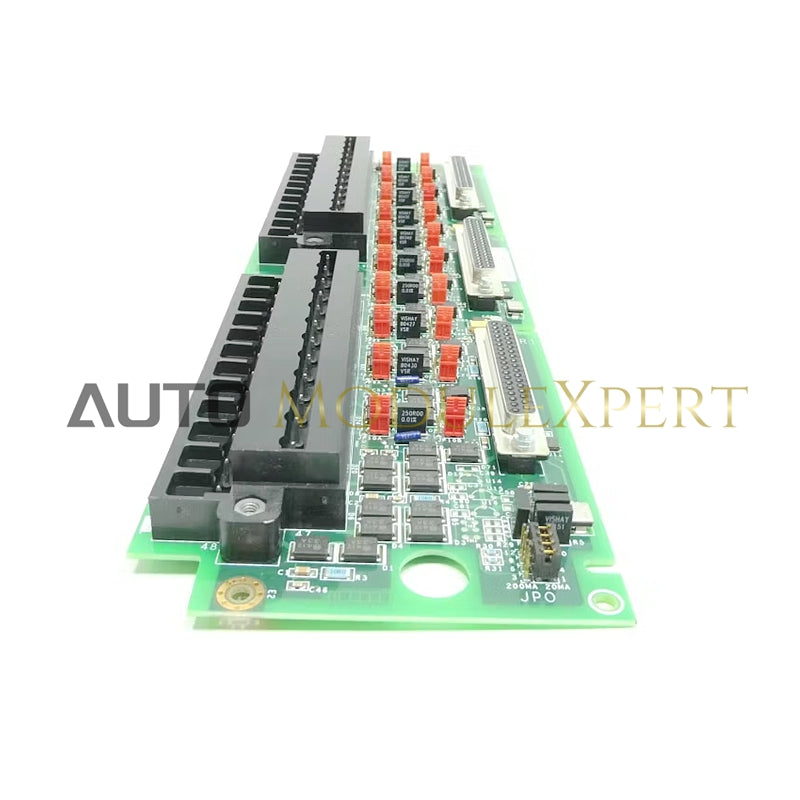

IS200TBAIH1CCC عبارة عن لوحة طرفية للإدخال التناظري طورتها شركة General Electric، وهي مصممة للاستخدام في نظام التحكم Mark VIe. توفر هذه اللوحة حلاً قويًا للتواصل مع أنواع مختلفة من أجهزة الإرسال، مما يجعلها مناسبة للتطبيقات الصناعية المتنوعة.
تحديد
- رقم الجزء: IS200TBAIH1CCC
- الشركة المصنعة: جنرال إلكتريك
-
الحجم:
- العرض: 10.16 سم
- الارتفاع: 33.02 سم
- تصنيف درجة الحرارة : 30 إلى 65 درجة مئوية
- نوع المنتج: لوحة طرفية للإدخال التناظري
قدرات الإدخال والإخراج
- المدخلات التناظرية: يدعم إجمالي 10 مدخلات تناظرية.
- المخرجات التناظرية: توفر مخرجين، يمكن تكوينهما لإعدادات الإخراج الحالية من 0 إلى 20 مللي أمبير أو من 0 إلى 200 مللي أمبير.
- توافق جهاز الإرسال: يستوعب أجهزة إرسال ذات سلكين أو ثلاثة أسلاك أو أربعة أسلاك أو أجهزة إرسال تعمل بالطاقة الخارجية.
كتم الضوضاء والحماية
- دوائر متخصصة: تم تجهيز المدخلات والمخرجات بدوائر منع الضوضاء للحماية من الزيادات المفاجئة والضوضاء عالية التردد.
- سلامة الإشارة: تضمن الدوائر المتكاملة نقلًا دقيقًا وموثوقًا للبيانات التناظرية، مما يقلل من تأثير التداخلات الخارجية.
خيارات الاتصال
- الموصلات: تتميز بثلاثة موصلات DC-37 للاتصال بمعالجات الإدخال/الإخراج.
-
خيارات التكوين:
- اتصال Simplex عبر موصل واحد (JR1).
- إعداد ثلاثي الوحدات المتكررة (TMR) باستخدام الموصلات الثلاثة جميعها.
- طرق الاتصال: قم بإنشاء اتصالات عبر الكابلات أو مباشرة إلى الأجهزة الإلكترونية، مما يوفر حلول تكوين مرنة.
وظائف TMR
- توزيع الإشارة: في تطبيقات TMR، يتم توزيع إشارات الإدخال عبر الموصلات الثلاثة المخصصة لعناصر التحكم R وS وT.
- عملية الإخراج: يقوم TMR بإخراج التيار المجمع من محركات الإخراج الثلاثة المتصلة، باستخدام تحويلة قياس لتقديم إجمالي إشارة التيار إلى الأجهزة الإلكترونية لتنظيمها.
تكوين القناة
- القنوات: تحتوي اللوحة على 12 قناة — 10 للإدخال التناظري (AI) واثنتان للإخراج التناظري (AO).
- مدى الإدخال: يمكن أن تعمل أجهزة الإرسال ضمن نطاق من 1 إلى 5 فولت تيار مستمر مشتق من نطاق إدخال حالي يتراوح من 4 إلى 20 مللي أمبير.
- جهد الخرج: يوفر كل مخرج 24 فولت، بحد أقصى للإخراج يبلغ 21 مللي أمبير لكل اتصال.
عملية التثبيت
- الأسلاك: يتضمن التثبيت توصيل أسلاك المدخلات العشرة والمخرجين مباشرة إلى كتلتي طرفية للإدخال/الإخراج مثبتتين على اللوحة.
- الكتل الطرفية: يتم تأمين كل كتلة ببرغيين وتتميز بـ 24 طرفًا تستوعب أسلاكًا تصل إلى #12 AWG.
- طرفية الدرع: تحتوي كل كتلة طرفية على نقطة ربط طرفية درع مجاورة لتقليل التداخل.
