وظيفة

• تدعم وحدة IOP ذات المستوى المنخفض ما يصل إلى 16 قناة من مدخلات درجة الحرارة.
• يمكن لأي قناة فردية دعم إما مدخلات الثيرموكوبل أو جهاز قياس درجة الحرارة المقاوم (RTD).

• لا يلزم وجود اتفاقية التجارة الحرة لمدير العمليات الخارجية.

الميزات البارزة

• تشغيل TC و RTD
• تعويض الوصلة الباردة
• 1 المسح الكهروضوئي الثاني مع حماية OTD
• حماية OTD القابلة للتكوين

مواصفات المعلمة

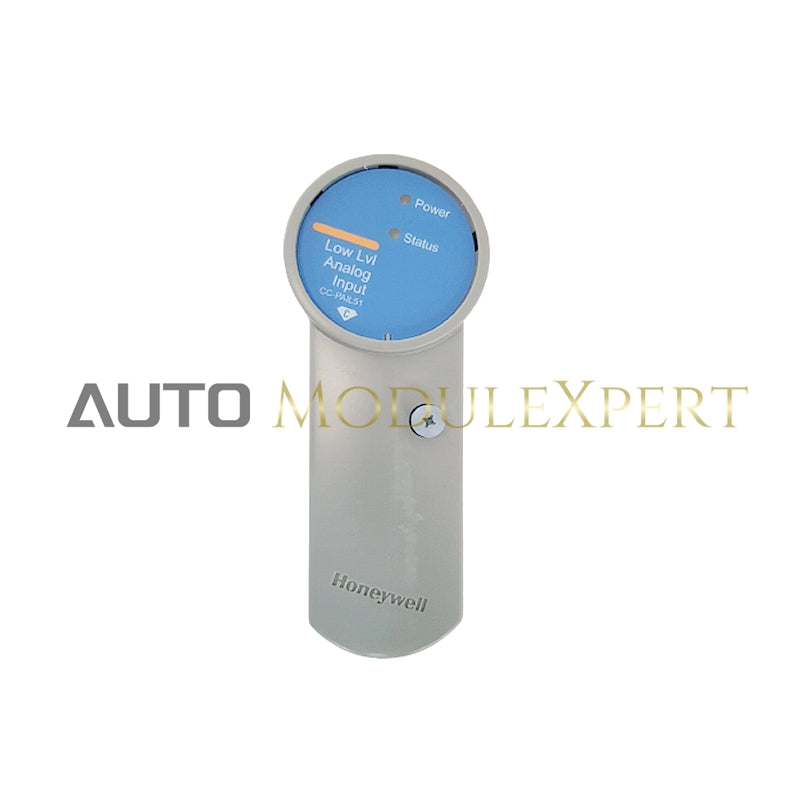

• نموذج الإدخال / الإخراج: CC-PAIL51
• IOTA (16pt): CC-TAIL51 9”
• نوع الإدخال: مزدوج حراري أو RTD (قابل للتكوين لكل قناة)
• درجة حرارة التشغيل: -40 إلى +70
• درجة حرارة التخزين: -40 إلى +85
• قنوات الإدخال: قناة معزولة بالكامل من قناة إلى أخرى ومن قناة إلى نظام الطاقة
• معدل مسح الإدخال: 1 ثانية
• عرض النطاق الترددي للقناة: من 0 إلى 4.7 هرتز (-3 ديسيبل)
• نطاق الإدخال الاسمي (TC فقط): -20 إلى +100 مللي فولت
• الحد الأقصى للإدخال المستمر في الوضع العادي (غير ضار):
  • -10 إلى +10 فولت (TC)
  • -1 إلى +2 فولت @ 100 مللي أمبير (RTD)
• خطأ في الربح: 0.050% كحد أقصى
• استقرار درجة الحرارة:
  • TC، مدخلات الميلي فولت: +/-20 جزء في المليون كحد أقصى
  • مدخلات RTD: +/-20 جزء في المليون كحد أقصى
• الانجراف طويل المدى: 500 جزء في المليون
• مقاومة الإدخال: 1 ميجا أوم عند التيار المستمر (TC فقط)
• CMV فيما يتعلق بنظام الطاقة المشترك، من التيار المباشر إلى 60 هرتز: +/-250 VDC أو VAC RMS
• CMRR، 50 أو 60 هرتز (مع مقاومة مصدر تبلغ 1000 أوم بحد أقصى.): 120 ديسيبل دقيقة
• الجهد الكهربي، من قناة إلى قناة، من التيار المباشر إلى 60 هرتز: +/-250 فولت تيار مستمر أو فولت تيار متردد RMS
• الحديث المتبادل، من التيار المباشر إلى 60 هرتز: 80 ديسيبل (120 ديسيبل عند 50 و60 هرتز)
• NMRR عند تردد 50/60 هرتز: 60 ديسيبل دقيقة
• تكامل تردد الخط: اختيار ثابت قدره 50 هرتز أو 60 هرتز
• تيار إثارة حساس RTD: 1 مللي أمبير
• نطاق تعويض الوصلة الباردة: -20 إلى +60 درجة مئوية (+/-0.5 درجة مئوية نموذجيًا)
• دقة الخطية TC (2): ± 0.05 Ω / ℃
• فتح الكشف عن المزدوجات الحرارية: كل تحويل مؤهل، ≥ 1000 Ω = عدم الرحلة المضمونة، 1500 Ω الرحلة المضمونة.
• أقصى مقاومة للرصاص RTD: 15 أوم
• أنواع الدعم (RTD):
  • Pt: 100 أوم DIN 4376 -180 إلى +800 ℃
  • Pt: 100 أوم JIS C-1604 -180 إلى +650 ℃
  • ني: 120 أوم ED #7 -45 إلى +315 ℃
  • Cu: 10 أوم SEER -20 إلى +250 ℃
  • Cu: 50 أوم SEER -50 إلى +150 ℃
• الأنواع المدعومة (المزدوجة الحرارية):
  • مواصفة ANSI J -200 إلى +1200 ℃
  • مواصفة ANSI K -100 إلى +1370 ℃
  • مواصفة ANSI E -200 إلى +1000 ℃
  • مواصفة ANSI T -230 إلى +400 ℃
  • مواصفة ANSI B +100 إلى +1820 ℃
  • مواصفة ANSI S 0 إلى +1700 ℃
  • مواصفة ANSI R 0 إلى +1700 ℃
• أنواع الميلي فولت المدعومة: -20 إلى +100 ميلي فولت
