ملخص

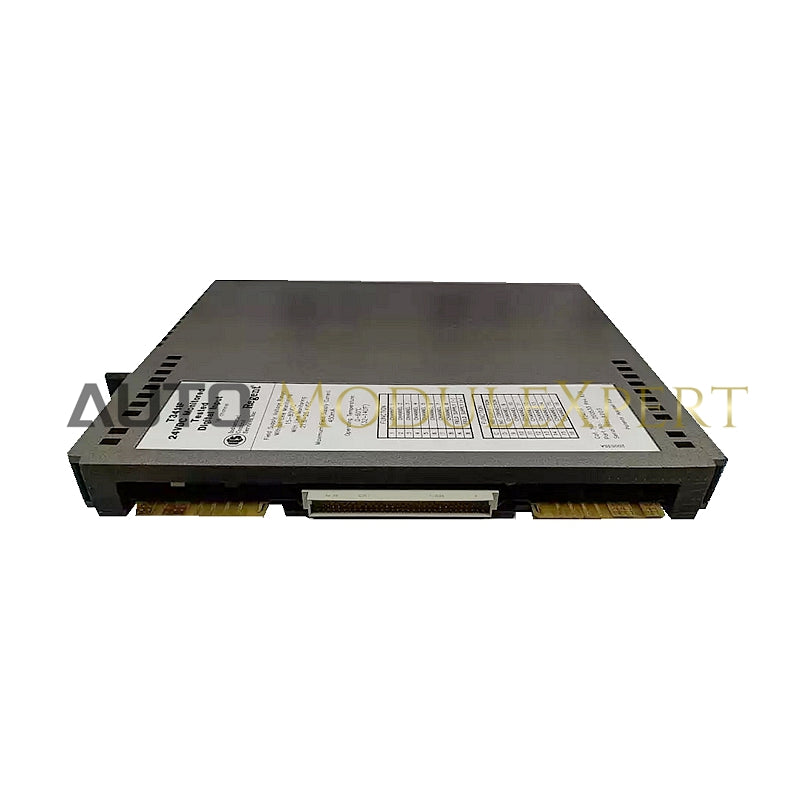

ICS Triplex T3411F عبارة عن وحدة إدخال رقمية يتم مراقبتها ومصممة لتحقيق أداء موثوق به في التطبيقات الصناعية. وهو يدعم الطاقة الميدانية البالغة 24 أو 48 فولت تيار مستمر ويوفر ميزات حماية وتشخيص قوية.

المواصفات الفنية

• طاقة المجال: 24 أو 48 فولت تيار مستمر
• نطاق الجهد: 15 فولت تيار مستمر إلى 80 فولت تيار مستمر
• التيار: 450 مللي أمبير، الحد الأقصى
• جهد التشغيل (افتراضي): > 12 فولت تيار مستمر
• جهد إيقاف التشغيل (الافتراضي): <12 فولت تيار مستمر
• تيار الإدخال: 8.0 مللي أمبير، الحد الأقصى
• تأخير التشغيل: 10 مللي ثانية، كحد أقصى
• تأخير إيقاف التشغيل: 10 مللي ثانية، كحد أقصى
• حماية من الجهد الزائد:
  • محطات الطاقة الميدانية: 100 فولت تيار مستمر
  • أطراف الإدخال: 100 فولت تيار مستمر، 160 فولت تيار مستمر لمدة 5 ثوانٍ
• تبديد الحرارة: 8.5 واط، 29 وحدة حرارية بريطانية/ساعة
• الصهر: لا يوجد، خارجي إذا لزم الأمر
• العزل: 2500 فولت كحد أدنى (أسلاك المجال للتحكم في المنطق)
• الفاصل الزمني لاختبار دائرة الإدخال: عادةً أقل من ثانيتين
• السلامة الجوهرية: حاجز خارجي، إذا لزم الأمر
• درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
• درجة حرارة التخزين: -40 درجة إلى 85 درجة مئوية (-40 درجة إلى 185 درجة فهرنهايت)
• الرطوبة أثناء التشغيل: من 0 إلى 95% رطوبة نسبية، غير متكثفة
• الاهتزاز: من 10 إلى 55 هرتز: ±0.15 ملم
• الصدمة: التشغيل: 15 جم، ½ موجة جيبية، 11 مللي ثانية
• التداخل الكهرومغناطيسي:
  • IEC 801 الجزء 2 – تفريغ الكهرباء الساكنة
  • IEC 801 الجزء 3 - المجالات الكهرومغناطيسية المشعة
  • IEC 801 الجزء 4 - النبضات والانفجارات
  • ANSI/IEEE C37.90 - القدرة على تحمل الاندفاع المفاجئ
• السلامة: في انتظار الحصول على شهادة DIN V VDE 0801 لفئة المخاطر 5؛ مصممة لتلبية UL 508 وCSA 22.2، رقم 142-M1981
• أبعاد :
  • الارتفاع: 12.6 بوصة (320 ملم)
  • العرض: 1.27 بوصة (32 مم)
  • العمق: 10.12 بوصة (257 ملم)
• الوزن: 3.3 رطل (1.5 كجم)
