تحديد

رئيسي

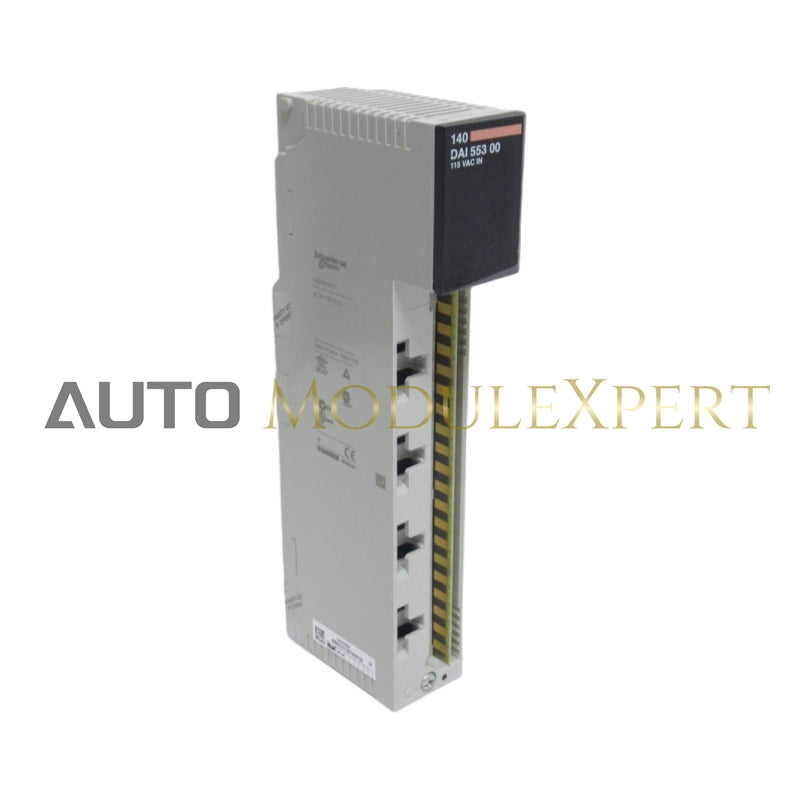

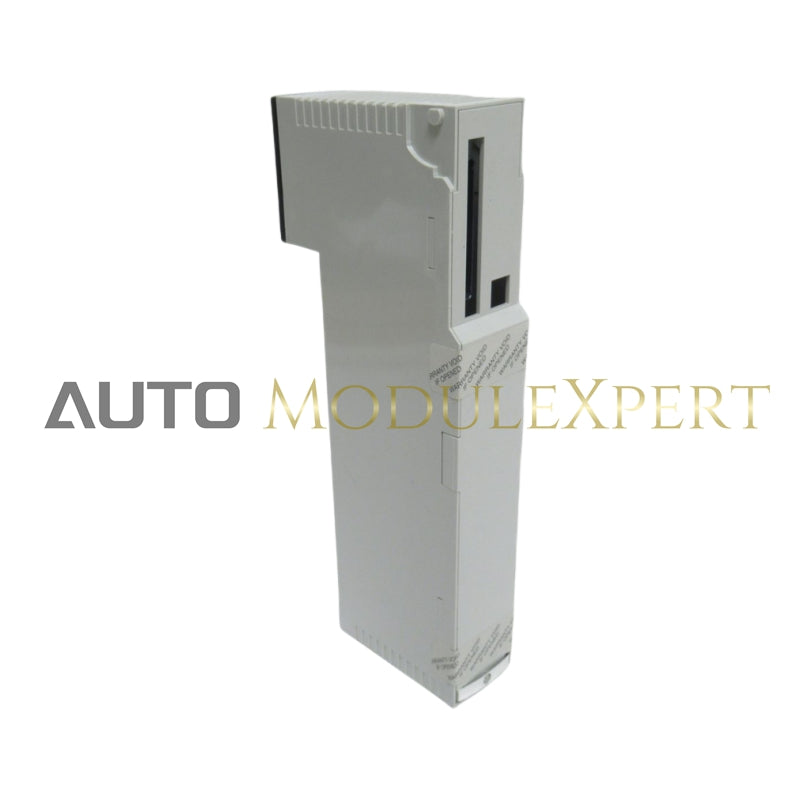

• نطاق المنتج: منصة Modicon للأتمتة الكمية
• نوع المنتج أو المكون: وحدات الإدخال المنفصلة للتيار المتردد
• اسم البرنامج:
  • الوحدة برو
  • برووركس 32
  • مفهوم
• رقم الإدخال المنفصل: 32

مكمل

• مجموعة القنوات: 4
• متطلبات المعالجة: كلمتان مُدخلتان
• جهد الإدخال المنفصل: 115 فولت تيار متردد
• المدخلات الحالية:
  • 11.1 مللي أمبير (57...63 هرتز)
  • 13.2 مللي أمبير (47...53 هرتز)
• حالة الجهد 1 مضمونة:
  • 79...132 فولت تيار متردد (57...63 هرتز)
  • 85...132 فولت تيار متردد (47...53 هرتز)
• حالة الجهد 0 مضمونة:
  • 0...20 فولت تيار متردد (57...63 هرتز)
  • 0...20 فولت تيار متردد (47...53 هرتز)
• مقاومة المدخلات:
  • 12000 أوم بالسعة (57...63 هرتز)
  • 14400 أوم بالسعة (47...53 هرتز)
• حدود تردد الشبكة: 47…63 هرتز
• الحد الأقصى لتيار التسرب: 2.1 مللي أمبير
• الحد الأقصى المطلق للإدخال:
  • 132 فولت مستمر
  • 156 فولت (10 ثواني)
  • 200 فولت (دورة واحدة)
• وقت الاستجابة:
  • 4.9...0.75 مللي ثانية × دورة الخط (إيقاف التشغيل - التشغيل)
  • 7.3...12.3 مللي ثانية (تشغيل-إيقاف)
• العزل بين المجموعات: 1780 Vrms لمدة دقيقة واحدة
• العزل بين المجموعة والحافلة: 1780 Vrms لمدة دقيقة واحدة
• متطلبات تيار الناقل: 250 مللي أمبير
• الحد الأقصى لتبديد الطاقة: 10.9 وات

الإشارات المحلية

• بالنسبة لاتصال الحافلة موجود (نشط): 1 LED (أخضر)
• في حالة اكتشاف خطأ خارجي (F): 1 مؤشر LED (أحمر)
• بالنسبة لحالة الإدخال: 32 مصباح LED (أخضر)

وضع العلامات

• م

تنسيق الوحدة

• معيار
• الوزن الصافي: 0.73 رطل (0.33 كجم)

بيئة

• المعايير:
  • وكالة الفضاء الكندية C22.2 رقم 142
  • يو ال 508
• شهادات المنتج:
  • طريق مسدود
  • فئة FM 1 القسم 2
• مقاومة التفريغ الكهربائي:
  • اتصال 4 كيلو فولت (IEC 801-2)
  • 8 كيلو فولت على الهواء (IEC 801-2)
• مقاومة المجالات الكهرومغناطيسية: 9.1 فولت/م (10 فولت/م) 80...2000 ميجاهرتز (IEC 801-3)
• درجة حرارة الهواء المحيط للتشغيل: 32…140 درجة فهرنهايت (0…60 درجة مئوية)
• درجة حرارة الهواء المحيط للتخزين: -40…185 درجة فهرنهايت (-40…85 درجة مئوية)
• الرطوبة النسبية: 95% بدون تكثف
• ارتفاع التشغيل: ≥ 16404.2 قدم (5000 م)

تفاصيل الطلب والشحن

• الفئة: US1PC2118155
• جدول الخصم: PC21
• رقم GTIN: 3595861126930
• قابلية الإرجاع: نعم
• بلد المنشأ: الولايات المتحدة

وحدات التعبئة

• نوع الوحدة من الحزمة 1: PCE
• عدد الوحدات في الحزمة 1: 1
• أبعاد الحزمة 1:
  • الارتفاع: 11.81 بوصة (30.0 سم)
  • العرض: 1.77 بوصة (4.5 سم)
  • الطول: 12.28 بوصة (31.2 سم)
  • الوزن: 15.8 أونصة (448.0 جم)
