تحديد

رئيسي

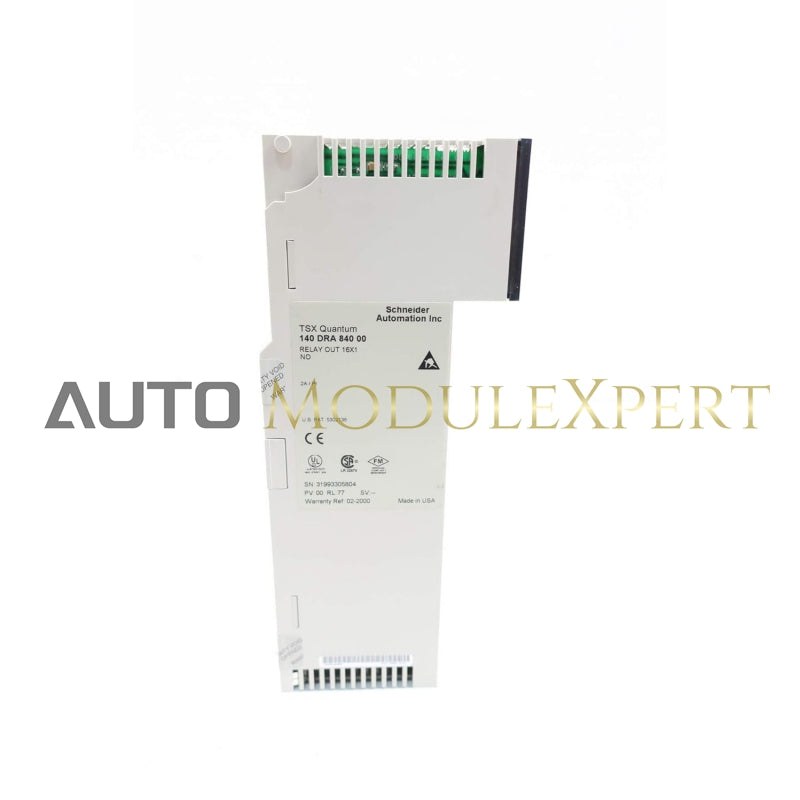

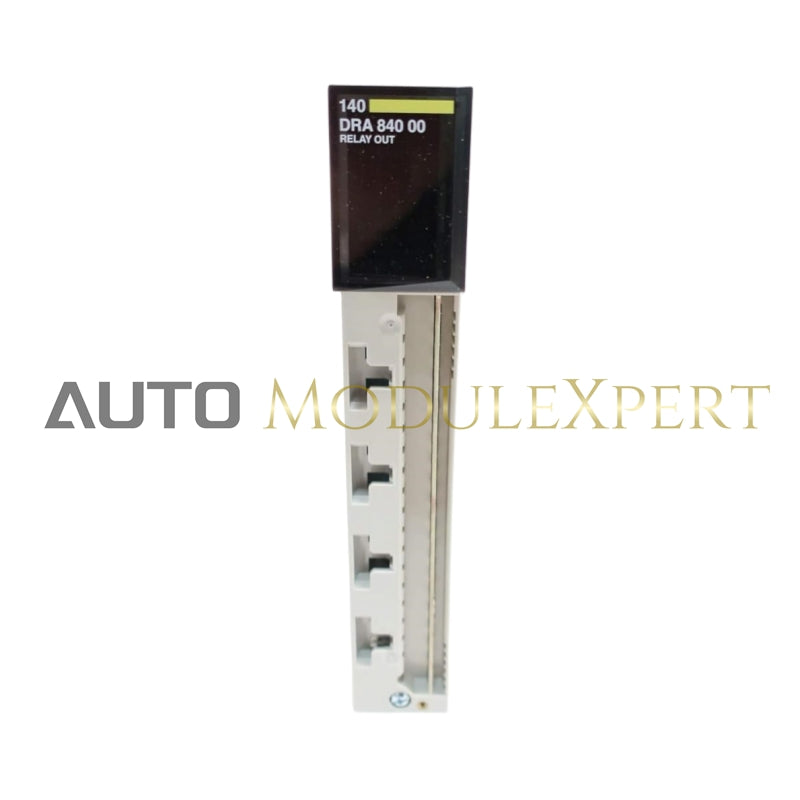

• نطاق المنتج: منصة Modicon للأتمتة الكمومية
• نوع المنتج أو المكون: وحدة الإخراج المنفصلة
• رقم المخرجات المنفصلة: 16

مكمل

• نوع جهات الاتصال وتكوينها: 1 NO (مفتوح عادةً)
• نموذج الاتصال: النموذج أ
• جهد الخرج المنفصل:
  • 20...250 فولت تيار متردد
  • 30...150 فولت تيار مستمر
  • 5...30 فولت تيار مستمر
• متطلبات المعالجة: كلمة واحدة مخرجة
• الحد الأدنى للتحميل:
  • 50 مللي أمبير (20...250 فولت تيار متردد)
  • 50 مللي أمبير (5...30 فولت تيار مستمر)
• الحد الأقصى لتيار الحمل:
  • 1 أمبير (250/30 فولت تيار متردد/تيار مستمر) 1/8 حصان cos phi = 0.4
  • 1 أمبير (250/30 فولت تيار متردد/مستمر) من التنجستن
  • 2 أمبير (250/30 فولت تيار متردد/تيار مستمر) مقاوم (140 درجة فهرنهايت / 60 درجة مئوية)
  • مقاومة 300 مللي أمبير (30...50 فولت تيار مستمر).
• تيار الاندفاع: 10 أمبير (10 مللي ثانية) بالسعة
• سعة التبديل في VA: 500 VA (مقاوم)
• الحد الأقصى لوقت الاستجابة:
  • 10 مللي ثانية (الحالة 0 إلى الحالة 1)
  • 20 مللي ثانية (الحالة 1 إلى الحالة 0)
• المتانة الميكانيكية: 10,000,000 دورة
• المتانة الكهربائية :
  • 100,000 دورة (100 مللي أمبير، 30...150 فولت تيار مباشر، L/R = 10 مللي ثانية)
  • 100,000 دورة (2 أمبير، 30 فولت تيار مستمر)
  • 100000 دورة (30...150 فولت تيار مستمر مرحل متداخل)
  • 100000 دورة (300 مللي أمبير، 30...150 فولت تيار مستمر)
  • 200000 دورة (2 أمبير، 250 فولت تيار متردد)
  • 50,000 دورة (500 مللي أمبير، 30...150 فولت تيار مستمر)
• حماية الجهد الزائد الناتج: داخلي بواسطة مكثف (275 فولت)
• العزل بين القنوات: 1780 فولت تيار متردد لمدة دقيقة واحدة
• العزل بين القنوات والناقل:
  • 1780 فولت تيار متردد لمدة دقيقة واحدة
  • 2500 فولت تيار مستمر لمدة دقيقة واحدة
• تبديد الطاقة: 5.5 وات + (0.5 × عدد النقاط)

وضع العلامات

• م

الإشارات المحلية

• للاتصال بالحافلة (نشط): 1 LED (أخضر)
• في حالة اكتشاف خطأ خارجي (F): 1 مؤشر LED (أحمر)
• بالنسبة لحالة الإدخال: 16 مصباح LED (أخضر)

متطلبات الحافلة الحالية

• 1100 مللي أمبير

تنسيق الوحدة

• معيار

الوزن الصافي

• 0.90 رطل (0.41 كجم)

بيئة

• شهادات المنتج:
  • فئة FM 1 القسم 2
  • علامة C
  • غوست
  • عضلات المعدة
• المعايير :
  • يو ال 508
  • وكالة الفضاء الكندية C22.2 رقم 142
• مقاومة التفريغ الكهربائي:
  • 4 كيلو فولت (اتصال)، IEC 801-2
  • 8 كيلو فولت (على الهواء)، IEC 801-2
• مقاومة المجالات الكهرومغناطيسية: 9.1 فولت/م (10 فولت/م)، 80...2000 ميجاهرتز، IEC 801-3
• درجة حرارة الهواء المحيط للتشغيل: 32…140 درجة فهرنهايت (0…60 درجة مئوية)
• درجة حرارة الهواء المحيط للتخزين: -40…185 درجة فهرنهايت (-40…85 درجة مئوية)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: ≥ 16,404.2 قدم (5000 م)

تفاصيل الطلب والشحن

• الفئة: US1PC2118155
• جدول الخصم: PC21
• رقم GTIN: 3595861127074
• قابلية الإرجاع: نعم
• بلد المنشأ: CN

وحدات التعبئة

• نوع الوحدة من الحزمة 1: PCE
• عدد الوحدات في الحزمة 1: 1
• ارتفاع العبوة 1: 6.42 بوصة (16.3 سم)
• عرض العبوة 1: 1.77 بوصة (4.5 سم)
• طول العبوة 1: 12.28 بوصة (31.2 سم)
• وزن العبوة 1: 19.2 أونصة (545 جم)
