تحديد

رئيسي

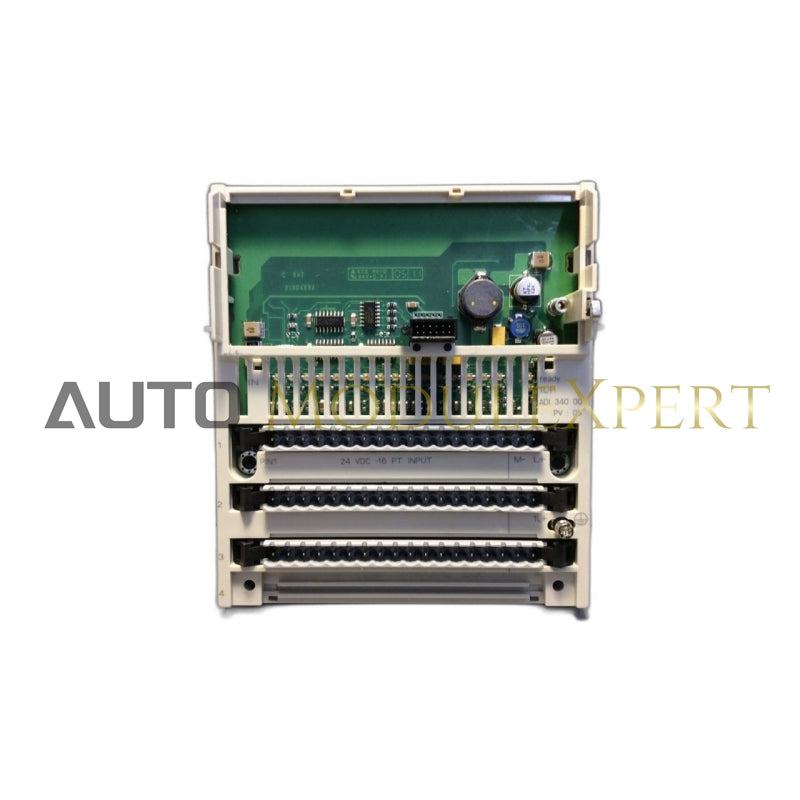

• نطاق المنتج: منصة الأتمتة Modicon Momentum
• نوع المنتج: قاعدة مدخلات منفصلة DC
• مجموعة القنوات: مجموعة واحدة مكونة من 16 مدخلاً
• رقم الإدخال المنفصل: 16 IEC 1131-2 النوع 1
• جهد الإدخال المنفصل: 24 فولت تيار مستمر
• العلاج الوقائي: TC

مكمل

• منطق الإدخال المنفصل: إيجابي
• حدود جهد الإدخال: 24 فولت
• نطاق الجهد: -3...30 فولت
• حالة الجهد 0 (مضمونة): -3...5 فولت
• حالة الجهد 1 (مضمونة): 11...30 فولت
• الحالة الحالية 0 (مضمونة): ≥ 1.2 مللي أمبير
• الحالة الحالية 1 (مضمونة): ≥ 2.5 مللي أمبير
• مقاومة الإدخال: 4 كيلو أوم
• زمن الاستجابة:
  • من الحالة 0 إلى الحالة 1: 2.2 مللي ثانية
  • من الحالة 1 إلى الحالة 0: 3.3 مللي ثانية
• العزل بين القنوات والحافلة: 500 فولت تيار متردد
• تبديد الطاقة:
  • الحد الأقصى: 5 وات
  • نموذجي: 3 وات

وصف المحطات PLC رقم 1:

• (8) IN_DIS#8
• (5) IN_DIS#5
• (16) IN_DIS#16
• (4) IN_DIS#4
• (3) IN_DIS#3
• (13) IN_DIS#13
• (14) IN_DIS#14
• (10) IN_DIS#10
• (L+) PW_POS
• (م-) PW_NEG
• (6) IN_DIS#6
• (7) IN_DIS#7
• (1) IN_DIS#1
• (11) IN_DIS#11
• (9) IN_DIS#9
• (15) IN_DIS#15
• (12) IN_DIS#12
• (2) IN_DIS#2

العلامة التجارية : CE

الإشارات المحلية: لحالة القناة، 16 مصباح LED

الاستهلاك الحالي: ≥ 250 مللي أمبير 24 فولت تيار مستمر

أبعاد:

• العمق: 1.9 بوصة (47.5 ملم)
• الارتفاع: 5.6 بوصة (141.5 ملم)
• العرض: 4.9 بوصة (125 ملم)
• الوزن الصافي: 0.42 رطل (الولايات المتحدة) (0.19 كجم)

المواصفات البيئية

• شهادات المنتج:
  • فئة FM 1 القسم 2
  • وكالة الفضاء الكندية
  • أول
• مقاومة التفريغ الكهربائي:
  • 4 كيلو فولت اتصل بالمواصفة IEC 801-2
  • 8 كيلو فولت على الهواء IEC 801-2
• مقاومة المجالات الكهرومغناطيسية: 9.1 فولت/م (10 فولت/م) 80...1000 ميجاهرتز IEC 801-3
• درجة حرارة الهواء المحيط للتشغيل: 32…140 درجة فهرنهايت (0…60 درجة مئوية)
• درجة حرارة الهواء المحيط للتخزين: -40…185 درجة فهرنهايت (-40…85 درجة مئوية)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: ≥ 16,404.2 قدم (5000 م)

تفاصيل الطلب والشحن

• الفئة: US1PC3118206
• جدول الخصم: PC31
• رقم GTIN: 3595861000247
• قابلية الإرجاع: نعم
• بلد المنشأ: فرنسا

التعبئة والتغليف:

• نوع الوحدة من الحزمة 1: PCE

• عدد الوحدات في الحزمة 1: 1

• أبعاد الحزمة 1:

  • الارتفاع: 2.24 بوصة (5.7 سم)
  • العرض: 7.17 بوصة (18.2 سم)
  • الطول: 10.24 بوصة (26.0 سم)
  • الوزن: 13.7 أونصة (388.0 جرام)

• نوع الوحدة من الحزمة 2: S03

• عدد الوحدات في الحزمة 2: 10

• أبعاد الحزمة 2:

  • الارتفاع: 11.81 بوصة (30.0 سم)
  • العرض: 11.81 بوصة (30.0 سم)
  • الطول: 15.75 بوصة (40.0 سم)
  • الوزن: 9.526 رطل (4.321 كجم)
