ملخص

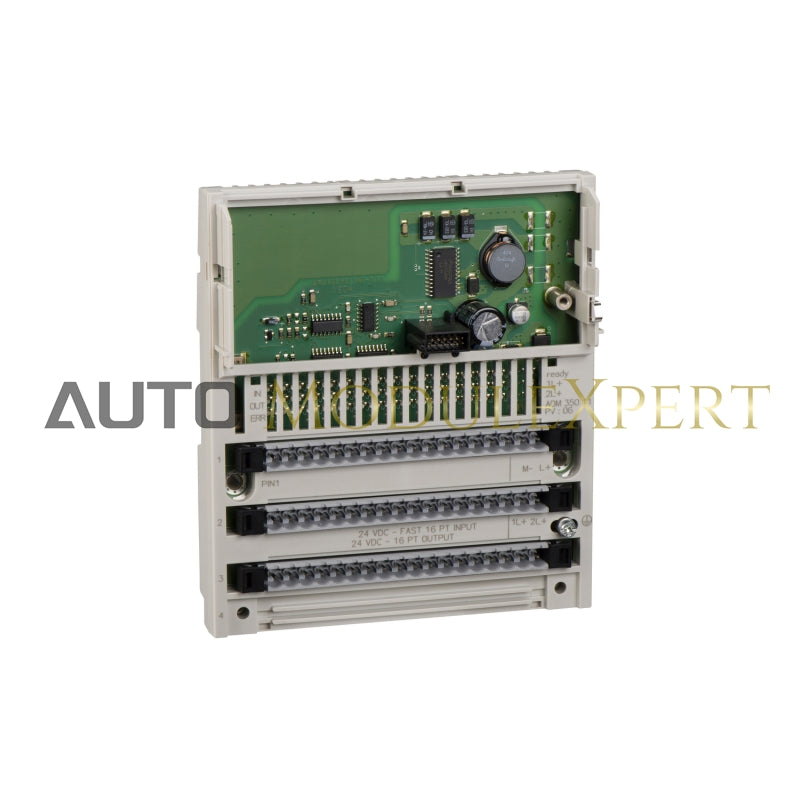

توفر مجموعة Modicon Momentum وحدات تحكم ووحدات إدخال/إخراج أحادية الكتلة IP20 لبنية التحكم الموزعة. تتميز وحدة الإدخال/الإخراج المنفصلة بما يلي:

• تكوين الإدخال: مجموعة واحدة مكونة من 16 مدخلاً
• تكوين الإخراج: مجموعتان من 8 مخرجات الحالة الصلبة مع منطق منفصل (إيجابي) منفصل
• جهد الإمداد : 24 فولت تيار مستمر
• جهد الإدخال/الإخراج : 24 فولت تيار مستمر
• الاستهلاك الحالي: 250 مللي أمبير عند 24 فولت تيار مستمر
• تبديد الطاقة: 8W
• أبعاد :
  • العرض: 125 ملم
  • العمق: 47.5 ملم
  • الارتفاع: 141.5 ملم
• وزن: 0.2kg

تُستخدم هذه الوحدة بشكل أساسي في تطبيقات مثل البنية التحتية وأنظمة الطاقة ومعالجة المواد والتحكم البسيط في الماكينة. وقد تم اعتماده بواسطة CE، وCSA، وUL.

Momentum عبارة عن عائلة معيارية من المكونات التي يمكن ربطها معًا بسهولة، مما يجعلها مرنة وقابلة للتكوين لمجموعة واسعة من تطبيقات الإدخال/الإخراج والتحكم الموزعة.

تحديد

الخصائص الرئيسية

• النطاق: منصة Modicon Momentum للأتمتة
• النوع: وحدة الإدخال/الإخراج ذات الحالة الصلبة المنفصلة DC
• مجموعات القنوات:
  • مجموعة واحدة مكونة من 16 مدخلاً
  • مجموعتان من 8 مخرجات

مواصفات الإدخال

• رقم الإدخال المنفصل: 16 (IEC 1131-2 النوع 1)
• منطق الإدخال: إيجابي
• جهد الدخل : 24 فولت تيار مستمر
• حدود جهد الإدخال: -3...30 فولت
• حالة الجهد 0 (مضمونة): -3...5 فولت
• حالة الجهد 1 (مضمونة): 11...30 فولت
• الحالة الحالية 0 (مضمونة): <= 1.2 مللي أمبير
• الحالة الحالية 1 (مضمونة): >= 2.5 مللي أمبير
• مقاومة الإدخال: 4 كيلو أوم
• زمن الاستجابة:
  • <0.1 مللي ثانية (من الحالة 0 إلى الحالة 1 عند الإخراج)
  • <0.1 مللي ثانية (من الحالة 1 إلى الحالة 0 عند الإخراج)
  • 2.2 مللي ثانية (من الحالة 0 إلى الحالة 1 عند الإدخال)
  • 3.3 مللي ثانية (من الحالة 1 إلى الحالة 0 عند الإدخال)

مواصفات الإخراج

• رقم المخرجات المنفصلة: 16
• نوع الإخراج: مفتاح الحالة الصلبة
• جهد الخرج: <= 30 فولت تيار مستمر / 24 فولت تيار مستمر
• منطق الإخراج: إيجابي
• الحد الأقصى لتيار الخرج:
  • 4 أ لكل مجموعة
  • 8 أ لكل وحدة
  • 0.5 ألف لكل نقطة
• ذروة تيار الخرج: 5 أ
• الحد الأقصى لانخفاض الجهد: <0.5 فولت عند 0.5 أمبير (دائرة الإخراج 1)
• الحد الأقصى لتيار التسرب: 1 مللي أمبير (دائرة إخراج 24 فولت)
• نوع الخطأ: التحميل الزائد على الإخراج

مواصفات إضافية

• العزل بين القنوات والحافلة: 500 فولت تيار متردد
• تبديد الطاقة: من 6 وات إلى 8 وات
• العلامة التجارية : CE

وصف المحطات الطرفية

• محطات PLC:
  • (L+)PW_POS، (M-)PW_NEG، IN_DIS#1 إلى IN_DIS#16
  • (10)OUT_DIS#10، (6)OUT_DIS#6، OUT_DIS#1 إلى OUT_DIS#15
• مؤشر حالة القناة: 16 مصباح LED للإشارات المحلية

المواصفات البيئية

• شهادات المنتج: UL، CSA
• مقاومة التفريغ الكهربائي:
  • اتصال 4 كيلو فولت (IEC 801-2)
  • 8 كيلو فولت على الهواء (IEC 801-2)
• مقاومة المجالات الكهرومغناطيسية: 9.1 فولت/م (80...1000 ميجا هرتز) (IEC 801-3)
• درجة الحرارة المحيطة :
  • التشغيل: 0...60 درجة مئوية (32...140 درجة فهرنهايت)
  • التخزين: -40...85 درجة مئوية (-40...185 درجة فهرنهايت)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: <= 5000 م (16404.2 قدم)

الأبعاد الميكانيكية

• العمق: 47.5 ملم (1.9 بوصة)
• الارتفاع: 141.5 ملم (5.6 بوصة)
• العرض: 125 ملم (4.9 بوصة)
• الوزن: 0.2 كجم (0.4 رطل)

تفاصيل الطلب والشحن

• الفئة: US1PC3118206
• جدول الخصم: PC31
• رقم GTIN: 3595861000261
• قابلية الإرجاع: نعم
• بلد المنشأ: إندونيسيا

معلومات التعبئة والتغليف

• الحزمة 1 :
  • النوع: PCE
  • الوحدات لكل حزمة: 1
  • أبعاد العبوة: 5.8 سم (الارتفاع) × 18 سم (العرض) × 25.8 سم (الطول)
  • وزن العبوة: 392 جم (13.8 أونصة)
• الحزمة 2 :
  • النوع: S03
  • الوحدات لكل حزمة: 10
  • أبعاد العبوة: 30 سم (ارتفاع) × 30 سم (عرض) × 40 سم (طول)
  • وزن العبوة: 4.407 كجم (9.716 رطل)
• الباقة 3 :
  • النوع: P06
  • الوحدات لكل حزمة: 80
  • أبعاد العبوة: 75 سم (ارتفاع) × 60 سم (عرض) × 80 سم (طول)
  • وزن العبوة: 46 كجم (101.4 رطل)
