Descripción

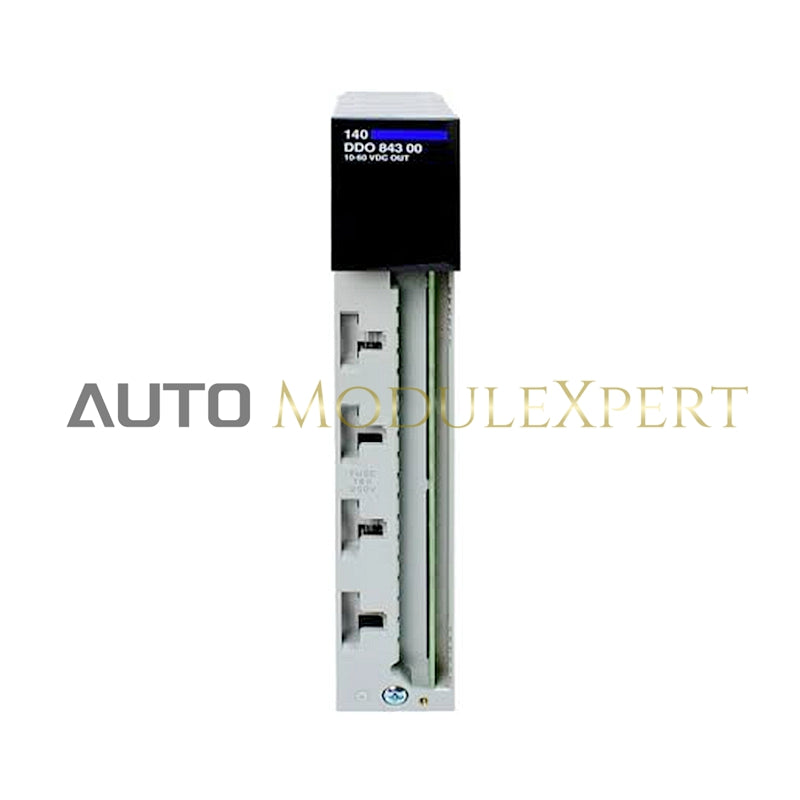

El 140DDO84300 es un Módulo de Salida Discreta de Schneider diseñado para sistemas de control industrial. Cuenta con 2 grupos de 8 canales con salida de lógica negativa (sink), que soporta un amplio rango de voltaje y alta tolerancia a corriente de sobretensión.

Información general

• Grupos de Canales : 2 grupos de 8

• Peso del Producto : 0.45 kg

Presupuesto

• Requisito de Dirección : 1 palabra de salida

• Tensión de Salida Discreta : 10...60 V CC

• Límites de Voltaje de Salida : 10.2...72 V

• Salida Máxima Absoluta : 72 V permanente

• Caída de Voltaje : <= 1 V (2 A)

• Corriente de Carga Máxima : 12 A por módulo, 6 A por grupo

• Corriente de Sobretensión : <= 7.5 A durante 50 ms

• Tiempo de Respuesta : <= 1 ms (estado 0 a estado 1, y estado 1 a estado 0)

• Corriente de Fuga : <= 1 mA (60 V)

• Inductancia de Carga : Inductancia (H) = 0.5 / ((corriente (A))² × (frecuencia de conmutación (Hz)))

• Clasificación de Fusible Asociado : 2 A por cada punto, 8 A por grupo

• Aislamiento Entre Canales y Bus : 2500 Vrms DC durante 1 minuto

• Aislamiento Entre Grupos : 700 Vrms DC durante 1 minuto

• Tipo de Protección : Protección de salida interna por fusible de 8 A por grupo

• Dissipación de Potencia : 1 W + (1 V × corriente total de carga del módulo)

• Marcado : CE

• Señalización Local :

• 1 LED verde (la comunicación del bus está presente, activa)

• 1 LED rojo (falla externa detectada, F)

• 16 LEDs verdes (estado de entrada)

• Requerimiento de Corriente del Bus : 160 mA

• Formato del Módulo : Estándar
