Descripción general

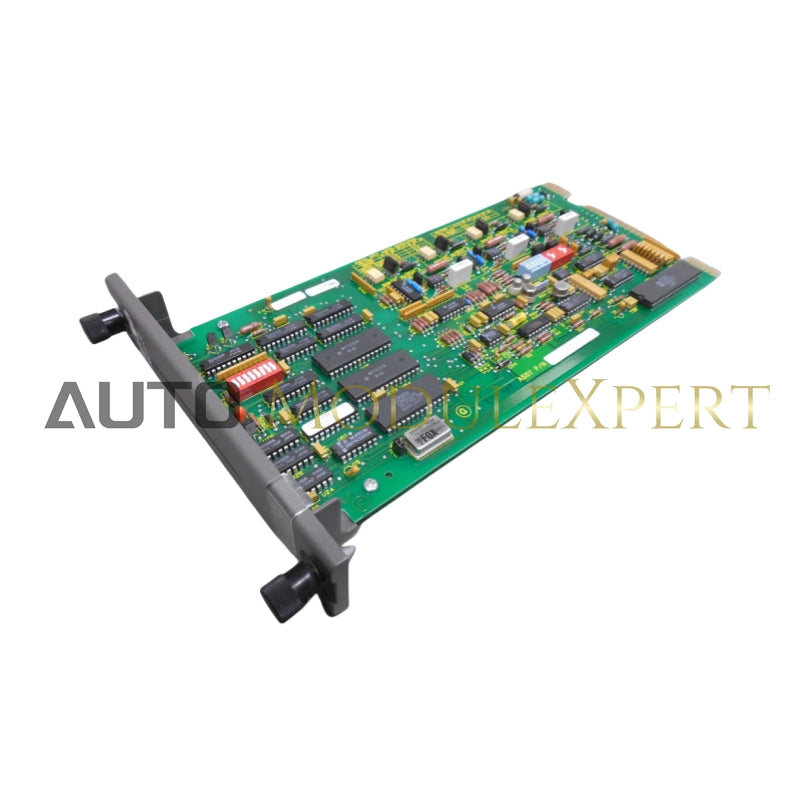

El módulo Control I/O Slave (IMCIS02) interactúa entre las señales de campo del proceso y el sistema de gestión de procesos Infi 90. Proporciona el enlace de comunicación al incorporar cuatro señales de proceso analógicas y tres digitales para procesamiento y monitoreo, mientras emite cuatro señales digitales y dos analógicas para control de procesos. El módulo esclavo de E/S de control trabaja con módulos maestros para realizar las funciones de control, proporcionando E/S a estos módulos.

Presupuesto

requerimientos de energía

• Voltaje:
  • +5 VCC (±5 %)
  • +15 VDC (-2.5%, +5%)
  • -15 VDC (-5%, +2.5%)
  • +24 VCC (±10 %) desde la unidad/módulo de terminación
• Corriente (máxima):
  • 332 mA (+5 VCC)
  • 35 mA (+15 VCC)
  • 30 mA (-15 VCC)
  • 50 mA (+24 VCC)
• Disipación:
  • 1,65 W a +5 VCC
  • 525 mW a +15 VCC
  • 450 mW a -15 VCC
  • 1,20 W a +24 VCC

E/S digitales

• Entradas digitales (3): Aisladas ópticamente

  • Actual (típico):
    • 4,5 mA a 24 VCC
    • 5,0 mA a 125 VCC
    • 7,0 mA a 120 V CA rms a 60 Hz
  • Voltaje:
    • 24 VCC (±10 %)
    • 125 VCC (±10 %)
    • 120 V CA (±10 %)
  • Voltaje de encendido (mínimo):
    • 24 VCC: 21,4 VCC
    • 125 VCC: 95,0 VCC
    • 120 V CA: 85,0 V CA
  • Voltaje de apagado (máximo):
    • 24 VCC: 12 VCC
    • 125 VCC: 60 VCC
    • 120 V CA: 42 V CA
  • Corriente de entrada máxima con encendido mínimo:
    • 24 VCC: 3 mA a 21,4 VCC
    • 125 VCC: 3 mA a 95,0 VCC
    • 120 VCA: 5 mA a 85,0 VCA (60 Hz)
  • Corriente de fuga de apagado (máxima):
    • 24 VCC: 10 µA (@ Vin ≤ 12 VCC)
    • 125 VCC: 10 µA (@ Vin ≤ 60 VCC)
    • 120 VCA: 1,6 mA (@ Vin ≤ 42 VCA 60 Hz)
  • Tiempo de respuesta:
    • CC “rápida”: 1,5 ms
    • CC “lenta”: 17 ms

• Salidas digitales (4): Colector abierto, aislado ópticamente

  • Voltaje de salida apagado: VI/O nominal 24 VCC
  • Voltaje de salida : 2,4 V CC máx.
  • Corriente de salida desactivada : 10 µA máx.
  • Corriente de salida : 250 mA máx.

E/S analógicas

• Entradas analógicas (4):

  • 1 - 5 VCC (diferencial)
  • TU/TM configurado para aceptar:
    • Corriente con o sin alimentación (4 - 20 mA)
    • Tensión unipolar o diferencial (1 - 5 VCC)
  • Impedancia de entrada : >1 MΩ
  • Voltaje de modo común : ±10 VCC
  • Rechazo de modo normal (mínimo): 76 dB a 60 Hz
  • Rechazo de modo común (mínimo): 90 dB a 60 Hz

• Salidas analógicas (2):

  • 4 - 20 mA o 1 - 5 VCC
  • Carga de salida:
    • Modo actual (máximo): 600 Ω, 600 milihenrios
    • Modo de voltaje (mínimo): >1 KΩ
  • Resolución A/D: 12 bits para entradas analógicas
  • Resolución D/A: 10 bits para salidas analógicas

• Precisión analógica:

  • Entrada a 25 °C (77 °F), condiciones estándar:
    • Linealidad basada en terminales: ±0,03 % del rango de escala completa (FSR)
    • Repetibilidad: ±0,03 % de FSR
    • Banda muerta: ±0,03 % de FSR
    • Precisión: ±0,10 % de FSR
  • Salida a 25 °C (77 °F), condiciones estándar:
    • Linealidad basada en terminales: ±0,10 % de FSR
    • Repetibilidad: ±0,05 % de FSR
    • Exactitud:
      • Modo de voltaje: ±0,15 % de FSR
      • Modo actual: ±0,25 % de FSR
  • Efecto de temperatura (0-70 °C): ±0,002 % de FSR/°C
  • Entrada de conversación cruzada (canal a canal):
    • 50 dB (mínimo) a 25 °C (77 °F)
    • 68 dB (típico) a 25 °C (77 °F)

Montaje

• Ocupa una ranura en la unidad de montaje del módulo Infi 90 estándar.

Condiciones ambientales

• Temperatura ambiente: 0 °C a 70 °C (32 °F a 158 °F)
• Humedad relativa:
  • 0% a 95% hasta 55°C (131°F) (sin condensación)
  • 0% a 45% hasta 70°C (158°F) (sin condensación)
• Altitud: nivel del mar hasta 3 km (1,86 millas)
• Calidad del aire: No corrosivo
