Descripción general

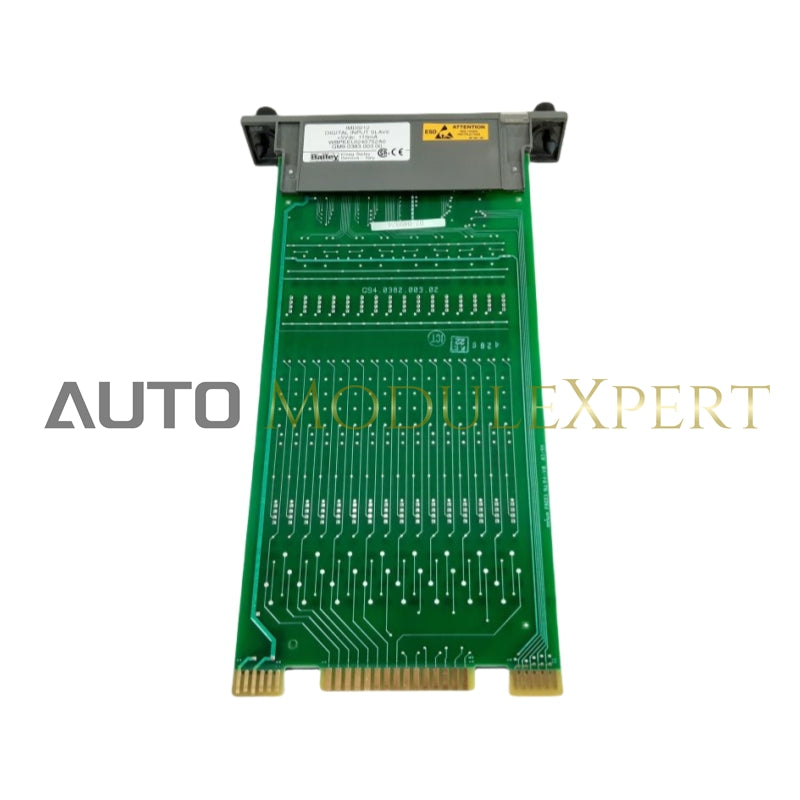

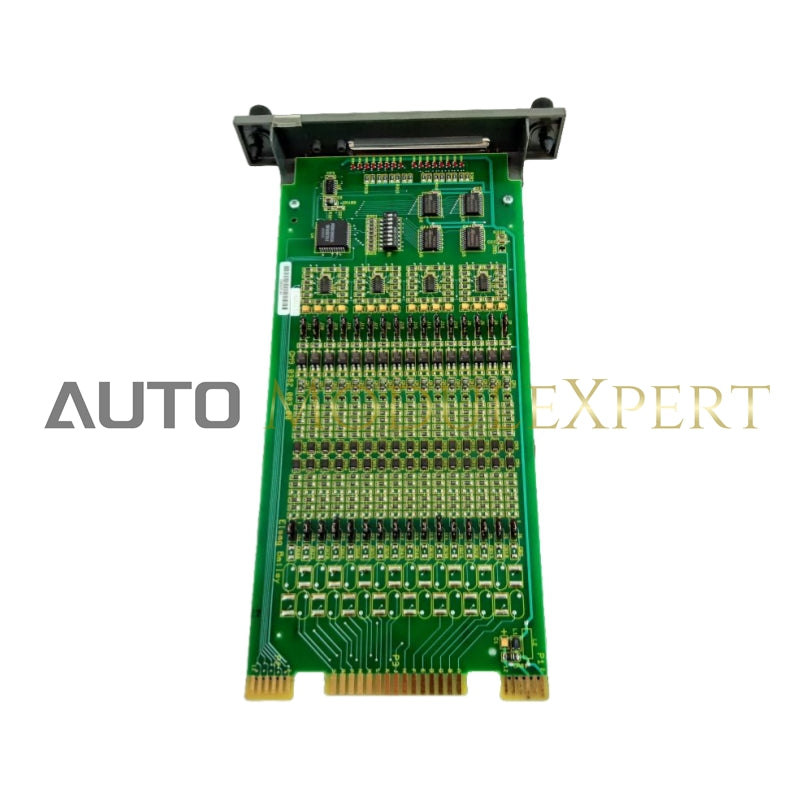

Los módulos de entrada digital IMDSI1* ofrecen 16 señales digitales independientes al sistema INFI 90® OPEN para su procesamiento y monitoreo. Estos módulos conectan las entradas de campo de proceso al sistema de gestión de procesos estratégicos INFI 90 OPEN. Están diseñados para recibir señales digitales de dispositivos como cierres de contacto o interruptores. Mientras que los módulos de control manejan las funciones de control, los módulos de E/S gestionan las entradas y salidas.

Los módulos IMDSI1* vienen en cuatro versiones:

• IMDSI12 : Acepta entradas de 24 VCC, 48 VCC, 125 VCC o 120 VCA.
• IMDSI13 : Acepta entradas de 24 VCC.
• IMDSI14 : Acepta entradas de 48 VCC.
• IMDSI15 : Acepta entradas de 125 VCC o 120 VCA.

Presupuesto

• Consumo de energía:

  • Típico: 95 mA a 5 VCC
  • Máximo: 115 mA

• Categoría de sobretensión:

  • Categoría II, según IEC 1010-1

• Entradas digitales:

  • 16 canales

• Interfaz de comunicación:

  • Interfaz de entrada de contacto pasivo
  • Leído por el MFP o el Módulo Maestro Lógico (LMM) a través del bus expansor de E/S

• Montaje:

  • Ocupa una ranura en una unidad de montaje de módulo INFI 90 OPEN estándar (IEMMU)

• Condiciones ambientales:

  • Temperatura ambiente:
    • Clasificación del gabinete interno INFI 90 OPEN: 0° a 70° C (32° a 158° F)
  • Humedad relativa:
    • 5% a 95% hasta 55° C (131° F), sin condensación
    • 5% a 45% a 70° C (158° F), sin condensación
  • Grado de contaminación:
    • 1 (sin condensación)
  • Presión atmosférica:
    • Nivel del mar a 3 km (1,86 millas)
  • Calidad del aire:
    • No corrosivo (según ISA S71.04, Clase LA, LB, LC - nivel 1)

• Descarga electrostática (ESD):

  • Contacto: ±6 kV
  • Aire: ±8 kV (según IEC 1000-4-2, EN 61000-4-2)

• Campos magnéticos y electromagnéticos:

  • Campo magnético de frecuencia industrial:
    • Continua: 30 A/m (rms) (según IEC 1000-4-8, EN 61000-4-8)
    • Duración corta: 300 A/m (rms)
  • Campo magnético de pulso:
    • Valor pico: 300 A/m (según IEC 1000-4-9, EN 61000-4-9)
  • Campo magnético oscilatorio amortiguado (0,1 MHz y 1 MHz):
    • Valor pico: 30 A/m (según IEC 1000-4-10, EN 61000-4-10)
  • Campo electromagnético de radiofrecuencia radiado (80 MHz a 1 GHz):
    • RMS sin modular: 10 V/m
    • Amplitud modulada: 80 % AM (1 kHz) (según ENV 50140)
  • Campo de radiofrecuencia radiado (900 ±5 MHz):
    • RMS sin modular: 10 V/m
    • Modulación de pulso: ciclo de trabajo del 50 %, ciclo de repetición de 200 Hz (según ENV 50204)
