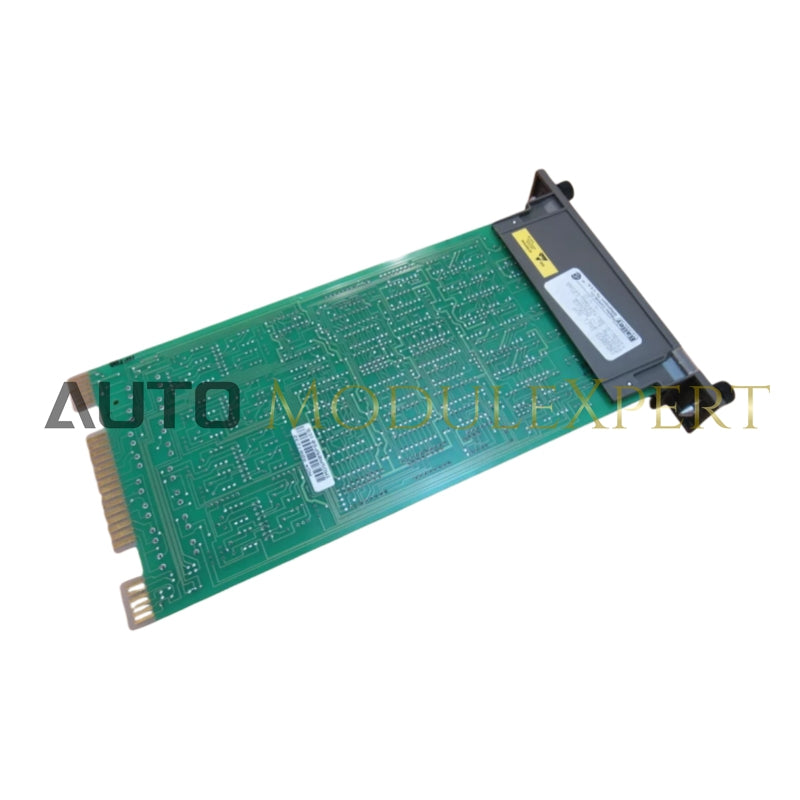

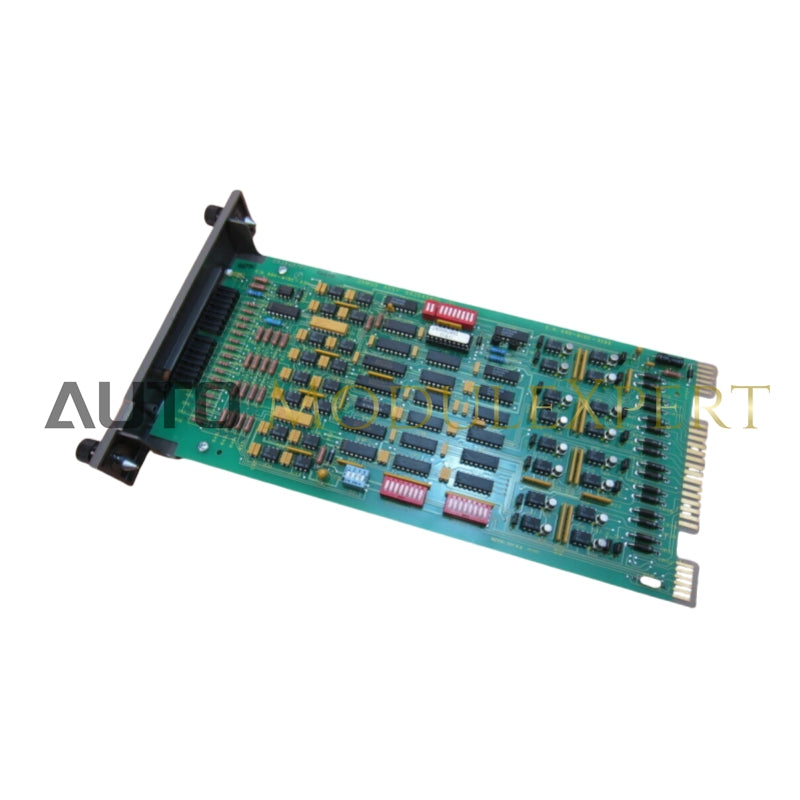

Descripción general

Presupuesto

Fuente de alimentación:

• ± 5 VDC Suministro de Lógica ± 5%
• ± 24 VDC Suministro de E/S: 21.6 VDC a 27.0 VDC

Consumo actual:

• 5 VDC: 757 mA típico
• 5 VDC: 867 mA máximo

Disipación:

• 4,6 vatios (lógica)
• 5,0 vatios (E/S)

Entradas:

• Lógica de 24 V:
  • Tensión de entrada de alto nivel: 4.0 voltios como mínimo
  • Tensión de entrada de bajo nivel: 16.5 voltios como máximo
  • Corriente de entrada de bajo nivel: -11.8 mA máximo

Salidas:

• Lógica de 24 V:
  • Tensión de salida de bajo nivel: 2.0 V máximo
  • Corriente de salida de alto nivel: 120 mA
  • Corriente de hundimiento: 10 V típico (corriente de hundimiento = 120 mA)
  • Corriente de fuga máxima: 100 µA como máximo

Tiempos de Retardo de Propagación:

• Entrada a salida:
  • Bajo a Alto: 50 µsec. típico
  • Alto a Bajo: 25 µsec. típico
• Producción:
  • Bajo a Alto: 25 µsec. típico
  • Alto a Bajo: 100 µsec. típico

Voltaje de aislamiento:

• 150 V RMS Canal a Canal
• 150 V RMS Canal a Lógica

Resistencia a sobretensiones:

• Cumple con los requisitos de la Norma de Capacidad IEEE 472-1974 para canales de entrada y salida.

Tamaños máximos de cable:

• 12 AWG desde el cableado de campo hasta NTDI01

Especificaciones ambientales:

• Temperatura Ambiente: 0°C a 70°C (32°F a 158°F)
• Humedad relativa:
  • 0% a 95% hasta 55°C (131°F) (sin condensación)
  • 0% a 45% a 70°C (158°F) (no condensante)
• Presión Atmosférica: Nivel del mar a 3 km (1.86 millas)
• Calidad del Aire: No Corrosivo

Montaje:

• Utiliza 1 ranura en la Unidad de Montaje del Módulo Infi 90.

Proceso de dar un título:

• Certificado por CSA para su uso como equipo de control de procesos en una ubicación ordinaria (no peligrosa).
