Descripción general

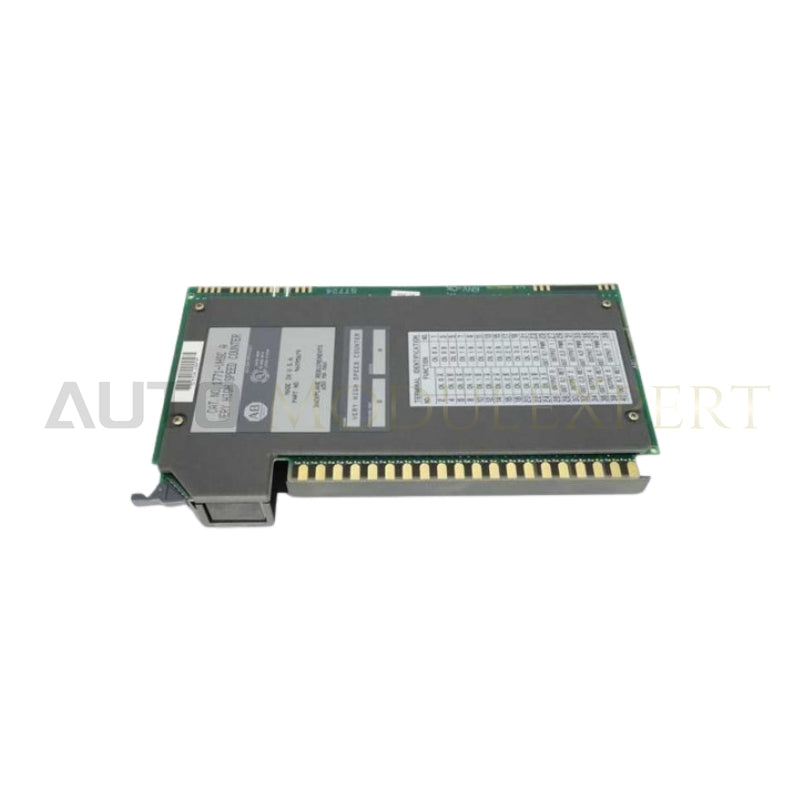

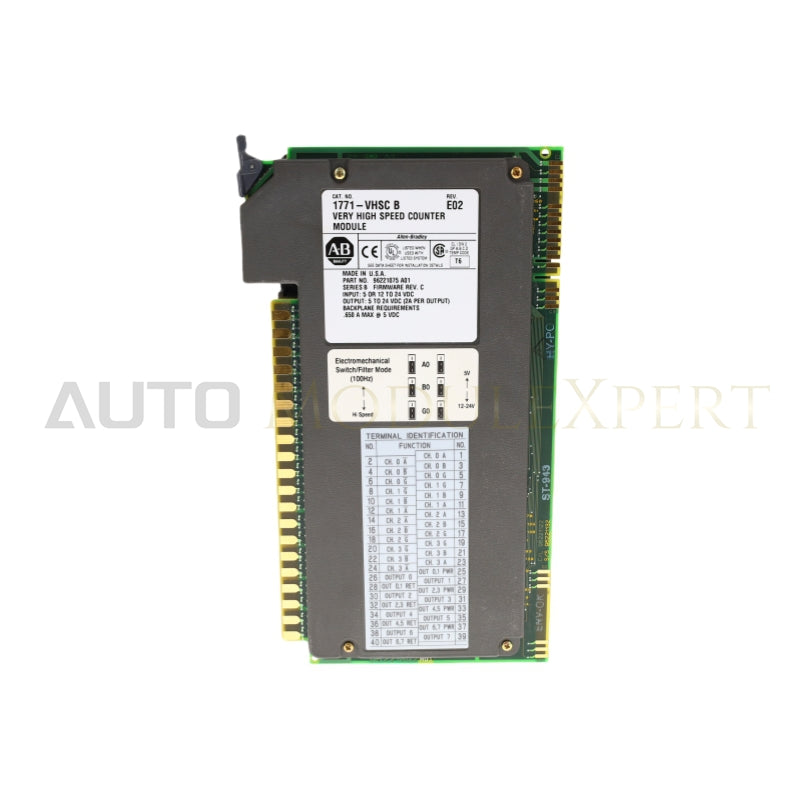

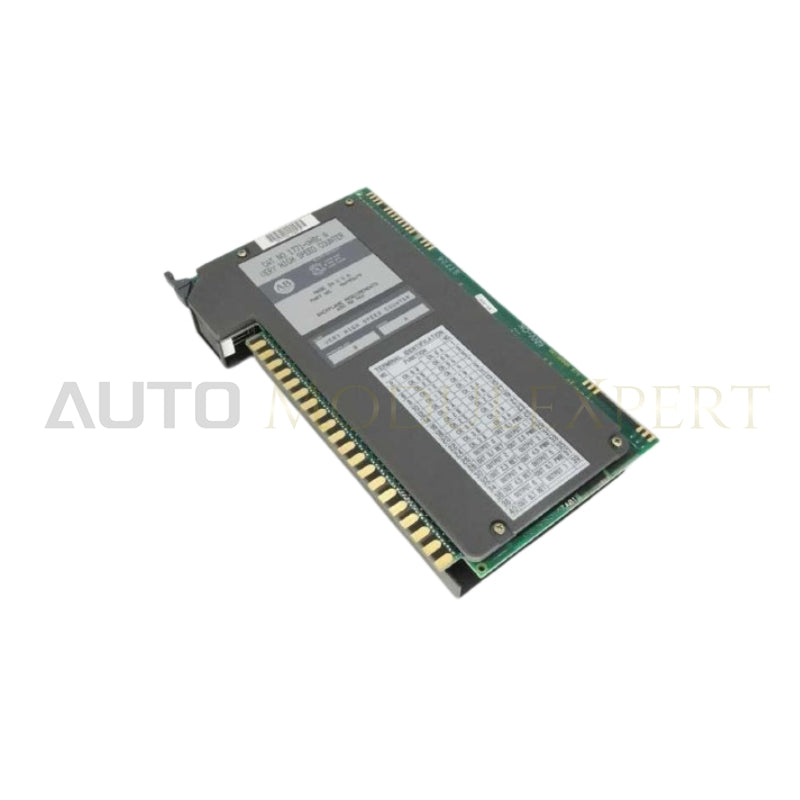

El módulo VHSC está diseñado para el conteo de alta velocidad en aplicaciones industriales. Funciona como un módulo de E/S de transferencia de bloques inteligente, lo que permite una interfaz de señal perfecta con cualquier controlador programable Allen-Bradley que admita transferencia de bloques. A través de la programación de transferencia de bloques, los datos de estado del módulo se transfieren de manera eficiente desde su memoria a una ubicación específica en la tabla de datos del procesador. Además, las palabras de configuración se transfieren desde la tabla de datos del procesador a la memoria del módulo, lo que garantiza un funcionamiento preciso y sin problemas.Presupuesto
Especificaciones del módulo
- Número de contadores : 4
- Ubicación del módulo : chasis 1771 Serie A o BI/O
- Valor máximo de conteo : 0-999,999 (programable)
Tiempo de procesamiento de BTW (peor de los casos)
- 5,5 ms (binario)
- 11 ms (BCD en un cambio de configuración)
- 1,5-2,9 ms (típico)
Frecuencia máxima de entrada
- 100 Hz para rebote del interruptor; interruptor electromecánico (seleccionable por el usuario)
- 250 kHz en modos de codificador (cuadratura de 2 canales)
- 500 kHz en modos de período/frecuencia, frecuencia/medición y frecuencia/continuo
- 1 MHz en modos de contador (canal único)
Entradas por contador: 3 (A, B, Puerta/Reinicio)
Especificaciones de entrada
- Voltaje : 5 V o 12-24 V (seleccionable por el usuario)
- Corriente : normalmente 7 mA a 5 V; 7,0 a 15,0 mA a 12-24 V
- Corriente de entrada mínima : 4 mA
Especificaciones de salida
- Número de salidas : 8
- Corriente de fuga máxima en estado de apagado : menos de 10 µA a 24 V CC
- Caída máxima de voltaje en estado encendido : 0,05 Ω x corriente
-
Control de salida : cualquier número de salidas se puede asignar a cualquiera de los 4 canales del contador.
- Un valor preestablecido de "encendido" y un valor preestablecido de "apagado" por salida.
- Voltaje de salida : 5 a 24 V CC, suministrado por el cliente
- Corriente de salida : 2 A por canal proveniente del módulo. Todas las salidas pueden activarse simultáneamente sin pérdida de potencia.
-
Tiempo de conmutación de salida :
- < 10µs de encendido
- < 100µs se apaga
- Típico: 3 µs de encendido; 30 µs de apagado
Filtrado: Seleccionable entre alta velocidad o normal (normal = por debajo de 100 Hz)
Corriente de placa base : 650 mA
Voltaje de aislamiento
- 1500 V entre la entrada y la placa base
- 1500 V entre la salida y la placa base
- 300 V entre canales aislados
Disipación de potencia
- 13 vatios (máximo)
- 2 vatios (mín.)
Disipación térmica
- 54,2 BTU/h (máximo)
- 6,8 BTU/h (mín.)
Conductores de entrada
- Tamaño del cable : Belden 9182 o equivalente
- Categoría : 21
- Longitud : 250 pies (76,2 m)
Conductores de salida
- Tamaño del cable : calibre 14 trenzado (máx.)
- Aislamiento : 3/64 de pulgada (máx.)
- Categoría : 11
Fusible: fusible 2AG 3A (Littelfuse 225003)
Condiciones ambientales
- Temperatura de funcionamiento : 0 a 60 °C (32 a 140 °F)
- Temperatura de almacenamiento : -40 a 85 °C (-40 a 185 °F)
- Humedad relativa : 5 a 95% (sin condensación)
Claveo
- Entre 24 y 26
- Entre 28 y 30
Brazo de cableado de campo
- Tipo : 40 terminales, n.º de cat. 1771-WN
- Par de torsión del tornillo del brazo de cableado : 7-9 pulgadas-libras
