Descripción general

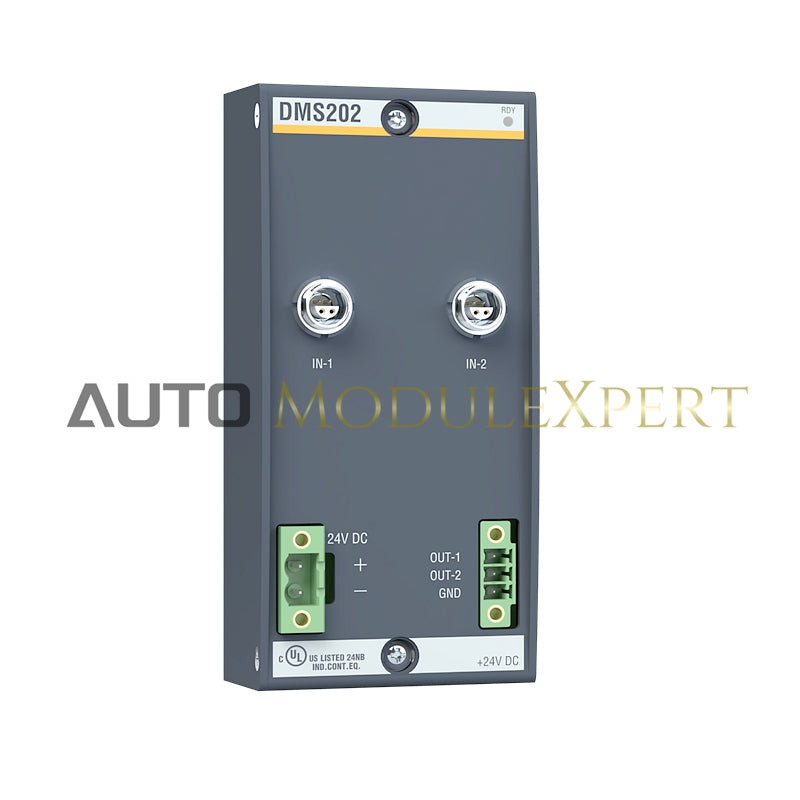

El módulo de entrada de galgas extensométricas BACHMANN DMS202 está diseñado para la medición y el monitoreo precisos de galgas extensométricas en diversas aplicaciones industriales, proporcionando alta precisión y confiabilidad.

Especificaciones técnicas

• Suministro de puentes:

  • Frecuencia portadora: 5 kHz ±2%
  • Amplitud: 4 VRMS ±2%
  • Sincronización de la frecuencia portadora: opcional
  • Rango de sincronización: 5 kHz ±2%

• Entrada del amplificador de galgas extensométricas:

  • Resistencia de entrada: > 5 MΩ
  • Ancho de banda de señal deseado: 1 kHz
  • Resolución: 12 bits
  • Voltaje de entrada en modo común máximo: 10 V (sin sobrecarga)
  • CMRR (0 a 5 kHz): > 80 dB
  • Monitoreo de rotura de cable: Sí, con mensaje de error
  • Aislamiento galvánico del sistema: 500 V
  • Monitoreo de voltaje externo: Sí, señal de falla de energía
  • Tiempo de conversión: 12,5 µs para un canal, 25 µs para funcionamiento de dos canales
  • Selección del rango de medición: 2,0/4,0/8,0/16,0 mV o rango automático
  • Cambio de rango de medición: automático o mediante software

• Resultados de medición:

  • Voltaje de salida: 0 a 10 V
  • Resistencia interna: < 2 Ω
  • Resistencia de carga: > 2,5 kΩ

• Funciones especiales:

  • Captura de valor máximo
  • Comparación de capacidad electrónica
  • Sincronización de frecuencia portadora

• Fuente de alimentación externa:

  • Rango de voltaje: 18 a 34 VCC
  • Consumo de corriente (externo): 100 mA a 24 VCC
  • Protección contra polaridad inversa: Sí
  • Aislamiento galvánico del sistema: 500 V

• Aprobaciones / Certificados:

  • General: CE, cULus, CCC

• Condiciones ambientales:

  • Temperatura de funcionamiento: 0 a +60 °C
  • Humedad relativa (funcionamiento): 5 a 95% sin condensación
  • Temperatura de almacenamiento: -40 a +85 °C
  • Humedad relativa (almacenamiento): 5 a 95% sin condensación
  • Grado de contaminación: 2 (sin condensación; según IEC 60664-1)
