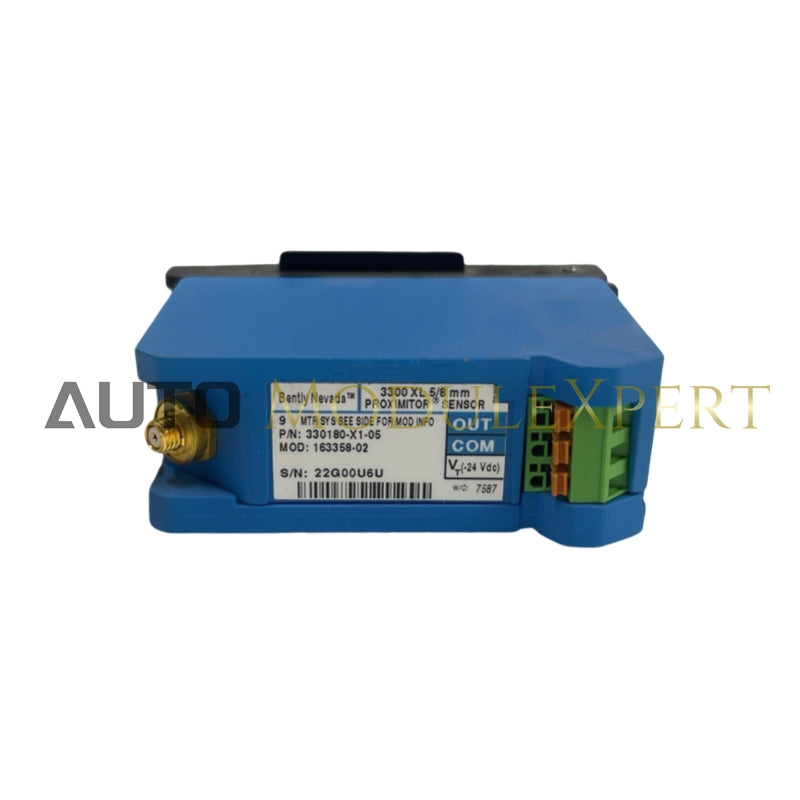

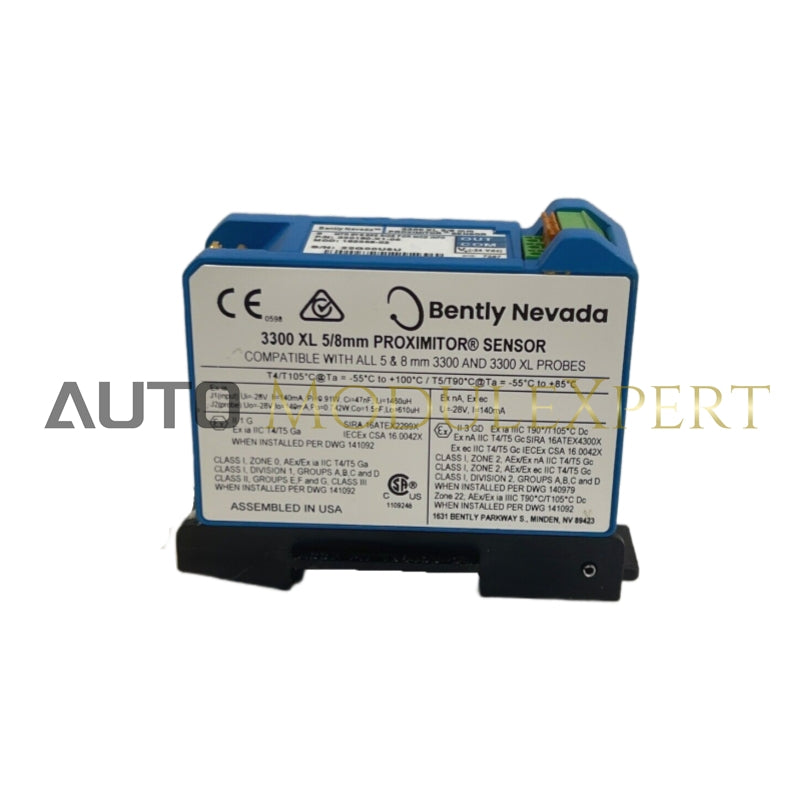

Descripción general

El Sensor de proximidad 3300 XL ofrece avances significativos con respecto a diseños anteriores, proporcionando un rendimiento mejorado y flexibilidad para diversas aplicaciones industriales. Las características clave incluyen:

• Opciones de montaje versátiles:
  • Se puede utilizar en instalaciones de carril DIN de alta densidad.
  • Compatible con configuraciones tradicionales de montaje en panel con un espacio de montaje de 4 orificios, lo que garantiza una fácil integración con modelos de sensores Proximitor más antiguos.
• Aislamiento eléctrico mejorado:
  • La base de montaje ofrece aislamiento eléctrico, eliminando la necesidad de placas aislantes separadas.
• Inmunidad RFI/EMI mejorada:
  • Altamente inmune a interferencias de radiofrecuencia (RFI), lo que permite la instalación en carcasas de fibra de vidrio sin interferencias de señales de radiofrecuencia cercanas.
  • Cumple con las aprobaciones de la marca CE europea, sin necesidad de conductos blindados especiales ni carcasas metálicas, lo que reduce los costos y la complejidad de la instalación.

Especificaciones

• Entrada del sensor de proximidad:

  • Acepta una sonda de proximidad serie 3300 de 5 mm o 3300 XL de 8 mm y un cable de extensión sin contacto.

• requerimientos de energía:

  • Funciona con -17,5 V CC a -26 V CC cuando se instala con un circuito no incendiario (según el plano de instalación 140979).
  • Consumo máximo de energía: 12 mA.
  • Para funcionamiento con barreras: -23 Vdc a -26 Vdc.
  • Nota: Operar a un voltaje más positivo que -23,5 V CC puede reducir el rango lineal.

• Sensibilidad de la oferta:

  • Cambio de menos de 2 mV en el voltaje de salida por cambio de voltio en el voltaje de entrada.

• Resistencia de salida:

  • 50 Ω.

• Material:

  • Aluminio A308.

• Opciones de longitud del sistema:

  • 5 metros, 9 metros (incluido el cable de extensión) o 1 metro (solo sonda).

• Peso total del sistema (típico):

  • 0,7 kg (1,5 libras).

  • Peso de la sonda: 323 g/m (11,4 oz).

  • Peso del cable de extensión: 34 g/m (0,4 oz/pie).

  • Peso del cable de extensión blindado: 103 g/m (1,5 oz/pie).

  • Peso del sensor de proximidad: 246 g (8,67 oz).
