Descripción general

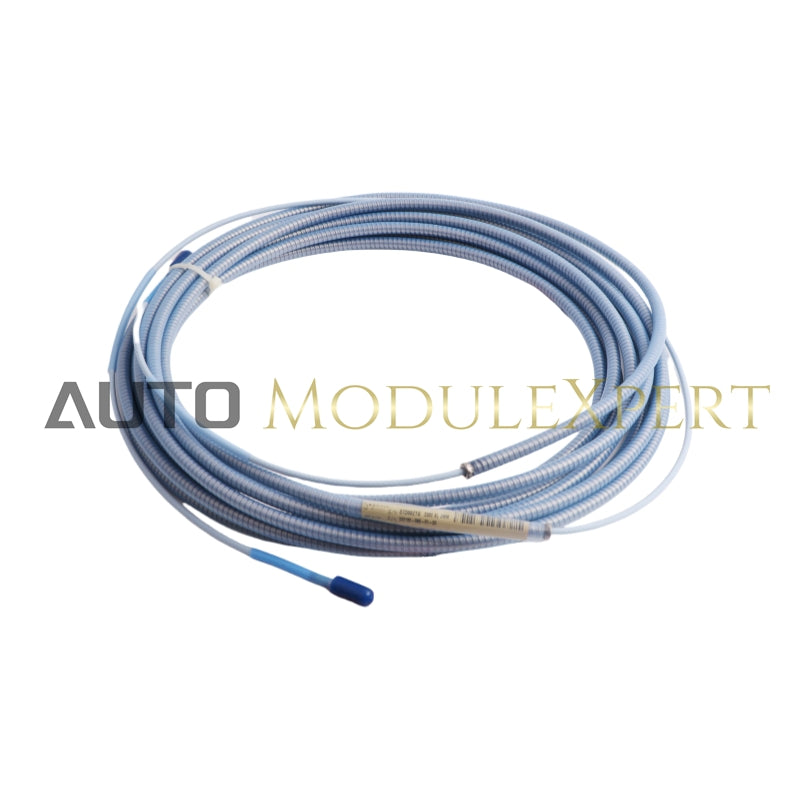

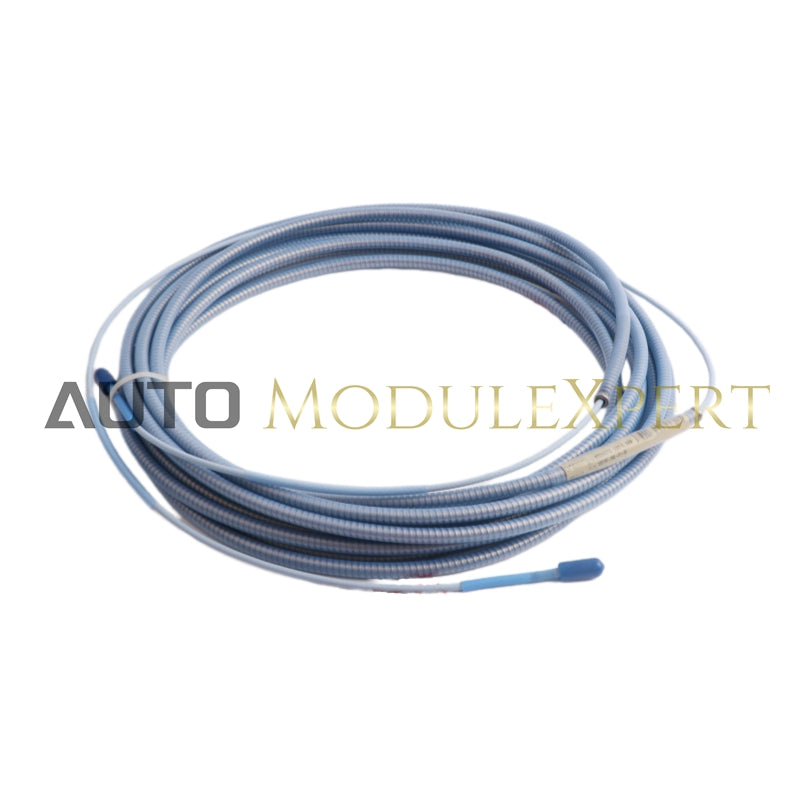

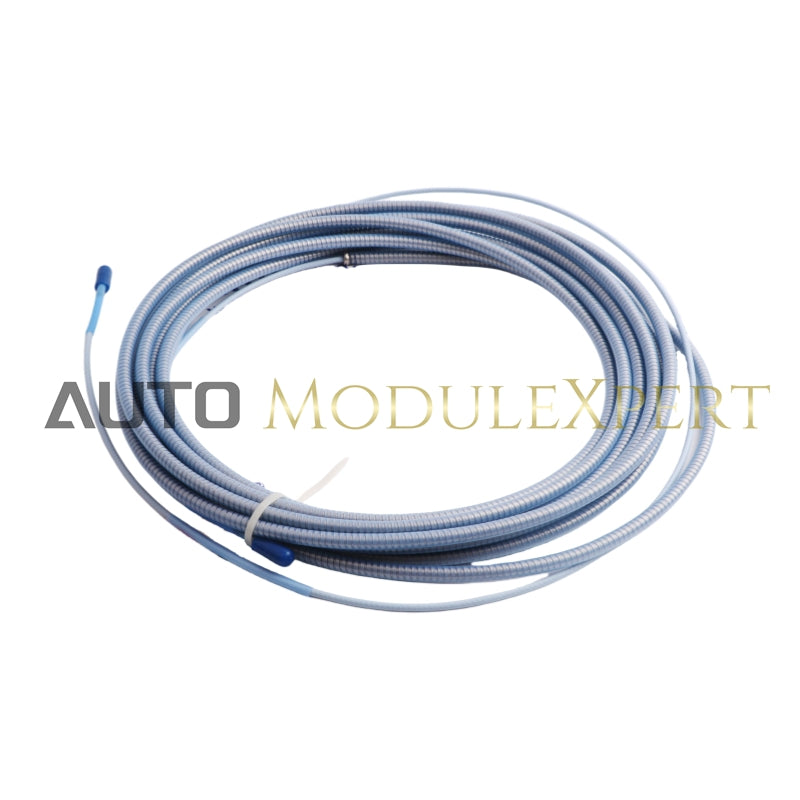

La sonda 3300 XL y el cable de extensión presentan varias mejoras con respecto a los diseños anteriores. Estas mejoras incluyen:

• Método de moldeo TipLoc patentado, que proporciona una unión más fuerte entre la punta del sensor y el cuerpo del sensor.
• Diseño CableLoc patentado, que ofrece una mayor seguridad del cable con una resistencia a la tracción de 330 N (75 lbf) para conectar mejor el cable de la sonda y la punta de la sonda.

Especificaciones

Especificaciones del cable de la sonda

• Cable estándar:

  • 75Ω triaxial, aislado con propileno fluorado (FEP).
  • Disponible en las siguientes longitudes de sonda totales:
    • 0.5, 1, 1.5, 2, 3, 5 o 9 metros.

• Cable de rango de temperatura extendido:

  • 75Ω triaxial, aislado con perfluoroalcoxi (PFA).
  • Disponible en las siguientes longitudes de sonda totales:
    • 0.5, 1, 1.5, 2, 5 o 9 metros.

• Armadura (Opcional para Ambos):

  • Flexible AISI 302 o 304 SST con una chaqueta exterior de FEP.

Especificaciones mecánicas

• Resistencia a la tracción:

  • Resistencia máxima nominal:
    • 330 N (75 lbf) desde la carcasa de la sonda hasta el cable de la sonda.
    • 270 N (60 lbf) desde el cable de la sonda hasta los conectores del cable de extensión.

• Material del conector:

  • Latón chapado en oro o cobre berilio chapado en oro.

Material del cable de extensión

• Cable estándar:

  • 75Ω triaxial, aislado con propileno fluorado (FEP).

• Cable de rango de temperatura extendido:

  • 75Ω triaxial, aislado con perfluoroalcoxi (PFA).

• Radio Mínimo de Curvatura del Cable:

  • 25,4 mm (1,0 pulg.).

Peso

• Peso total del sistema (típico):

  • 0,7 kg (1,5 lb m).

• Investigacion:

  • 323 g/m2 (11,4 onzas).

• Cable de extensión:

  • 34 g/m2 (0,4 oz/pie).

• Cable de extensión blindado:

  • 103 g/m (1.5 oz/ft).

• Sensor de proximidad:

  • 246 gramos (8,67 onzas).
