Descripción general

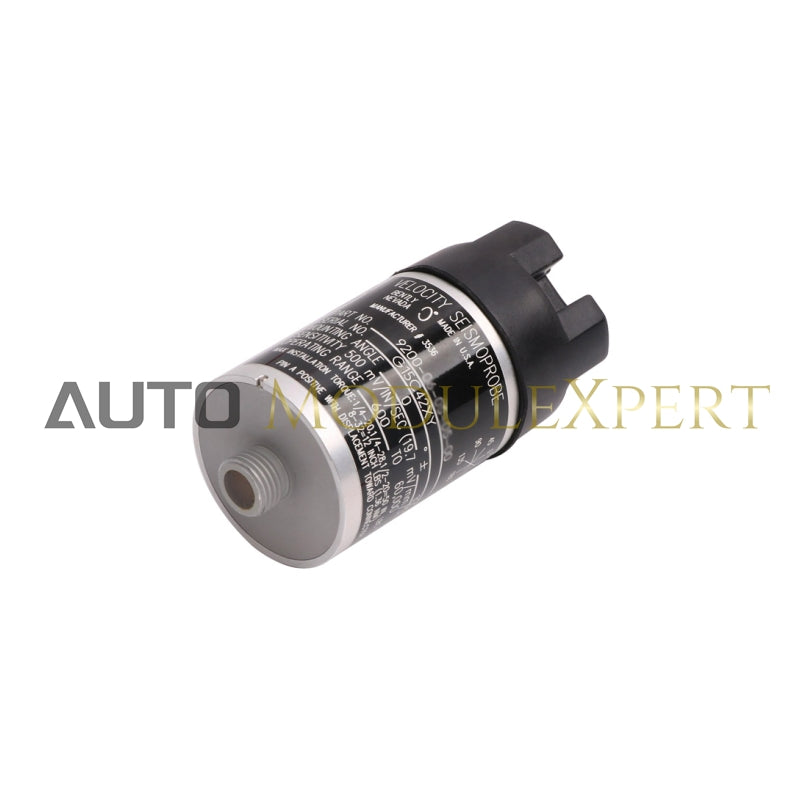

Los sistemas de transductor de velocidad Bfully Nevada Seismoprobe están diseñados para medir la vibración absoluta (en relación con el espacio libre) en carcasas de cojinetes, carcasas o componentes estructurales. Estos sistemas de dos hilos constan de un transductor y el cable adecuado. Utilizando tecnología de bobina móvil, el transductor Seismoprobe genera una salida de voltaje directamente proporcional a la velocidad de vibración que detecta.

Especificaciones

Eléctrico

• Sensibilidad: 20 mV/mm/s (500 mV/in/s), ±5% cuando está correctamente terminado y orientado en el ángulo de calibración.
• Carga de calibración: 10 kΩ entre los pines "A" y "B" (salida tomada entre los pines A y B).
• Coeficiente de Temperatura de Sensibilidad: 0,2%/°C.
• Respuesta de frecuencia: desde la frecuencia mínima de funcionamiento hasta 1 kHz (60 000 cpm); +0, -3 dB típico. Para obtener datos de calibración detallados, comuníquese con Bfully Nevada.
• Rango de funcionamiento dinámico: desplazamiento máximo de 2,54 mm (0,100 pulg.) de pico a pico.
• Rango de velocidad: 25 mm/s (1 pulg/s) a +22 °C de vibración de la carcasa a 100 Hz con una carga de 10 kΩ.
• Resistencia de la bobina: 1,25 kΩ ±5%.
• Inductancia de bobina bloqueada: 125 mH (típico).
• Linealidad de amplitud: ±5% de 0,01 a 5,0 pulg/s (0,254 a 127 mm/s) a 100 Hz (6000 cpm).
• Resistencia a los golpes: Soporta una aceleración máxima máxima de 50 g a lo largo del eje no sensible.
• Sensibilidad transversal: ±10% máximo de la sensibilidad del eje sensible a 100 Hz y 1,0 in/s (2,54 cm/s).
• Polaridad de la señal de salida: el pin A es positivo en relación con el pin B cuando la velocidad de la caja del transductor se mueve hacia el conector.
• Longitud del cable conductor: máximo 305 metros (1000 pies) entre el transductor de velocidad Seismoprobe y el monitor 3300 o 3500. Consulte el manual para obtener información sobre la reducción de frecuencia en longitudes más largas.

Límites ambientales

• Temperatura de funcionamiento y almacenamiento:
  • Modelo 9200: -29°C a +121°C (-20°F a +250°F).
  • Modelo 74712: -29°C a +204°C (-20°F a +400°F).
• Humedad relativa: Hasta 95 % sin condensación, 100 % cuando se pide con cable integral (no sumergido).

Mecánico

• Material de la caja y el adaptador: Aluminio anodizado (A204).
• Material de la junta:
  • Modelo 9200: Neopreno.
  • Modelo 74712: Silicona.
• Material del conector: Opciones disponibles en aluminio chapado en cadmio, neopreno y cobre plateado.
• Opción de bloque de terminales: Sulfuro de polifenileno con contactos de cobre niquelado.
• Par de montaje:
  • Opciones de base de montaje de 1/2-20, 1/4-20, 1/4-28, 5/8-18 o M10X1: 5,6 N·m (50 in·lb).
  • 8-32 espárragos roscados: 1,41 N·m (12,5 in·lb).

Físico

• Altura: 102 mm (4 pulgadas) típica (según la opción del conector).
• Diámetro: 41 mm (1,6 pulgadas) típico.
• Peso :
  • Modelo 9200: 300 gramos (10,5 onzas) típico.
  • Modelo 74712: 480 gramos (17 onzas) típico.
