Descripción general

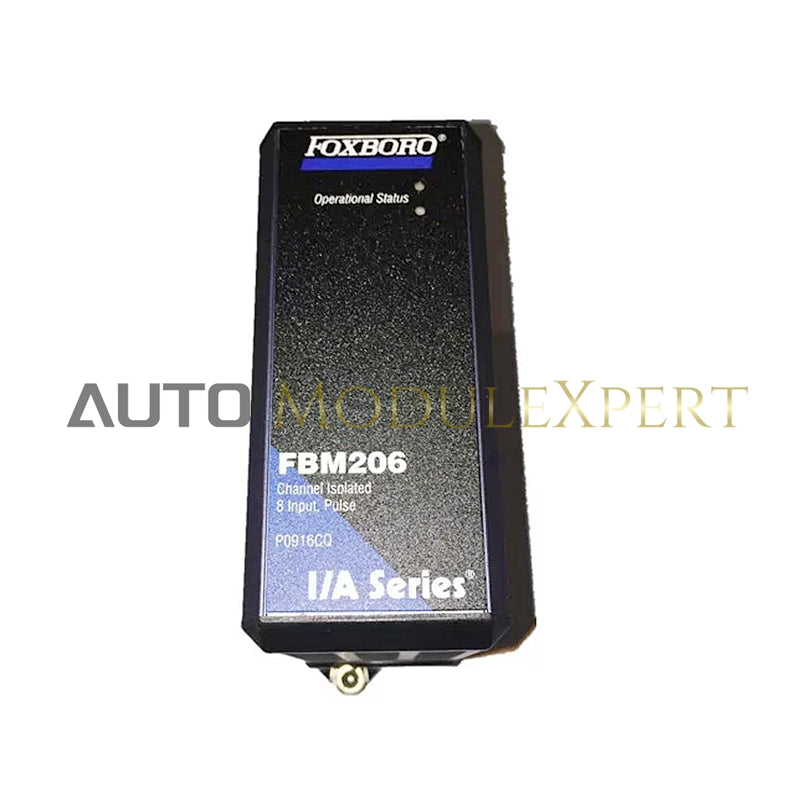

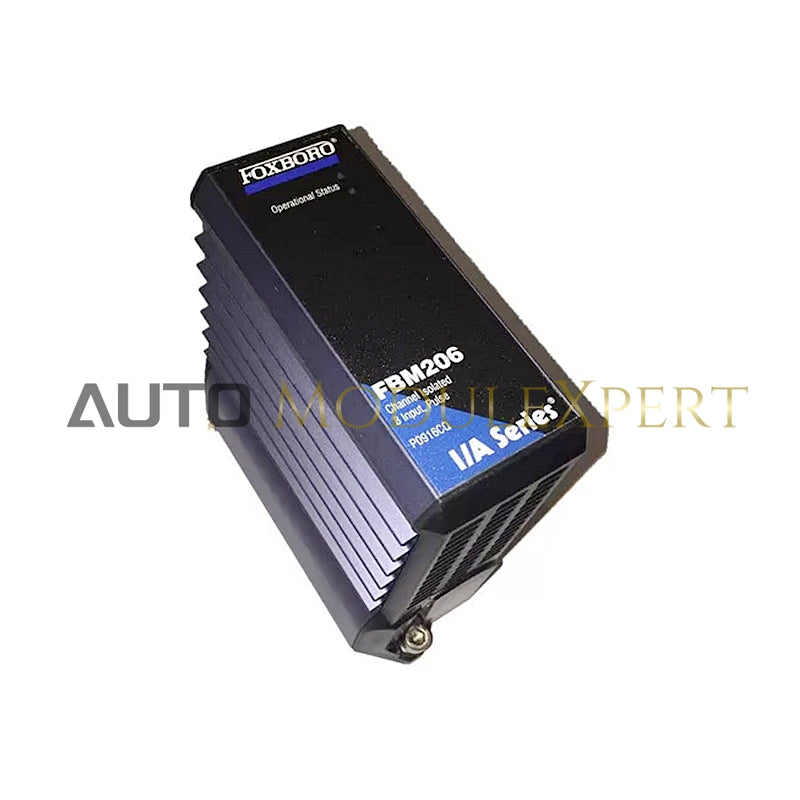

El FBM206 es un módulo de entrada de impulsos que ofrece capacidades de entrada de 7 a 27 V CC, con canales aislados y construcción robusta adecuada para entornos industriales hostiles.

Características

• Canales de entrada de pulsos
  • FBM206: Ocho canales de entrada de pulsos independientes aislados
  • FBM206b: Cuatro canales de entrada de pulsos independientes aislados y cuatro canales de salida analógica de 0 a 20 mA
• Frecuencia cardíaca y precisión
  • Frecuencia de pulso máxima de 25 kHz, con precisión del 0,01%
  • No faltan pulsos para frecuencias de pulso entre 10 Hz y 25 kHz
• Procesamiento de la señal
  • Ejecución de un programa de aplicación de entrada de pulsos con opciones configurables para totalización de frecuencia de pulso y escalado de medidor.
  • Opciones configurables para totalización y resolución de frecuencia de pulso por módulo
• Adecuación ambiental
  • Diseñado para entornos Clase G3 (duras)
  • Canales aislados galvánicamente para inmunidad al ruido.
• Fuente de alimentación y protección
  • Protección de fuente de alimentación de bucle con limitación de corriente y regulación de voltaje.
  • Consumo máximo de energía: 7W
  • Disipación de calor: 5 W

Especificaciones funcionales

• Canales de entrada
  • Frecuencia de pulso: 10 Hz a 25 kHz
  • Impedancia de entrada: 10 kΩ
  • Ciclo de trabajo de entrada: ancho de pulso mínimo según las características especificadas
• Canales de salida (solo FBM206b)
  • Rango de salida: 4 canales de salida analógica CC aislados de 0 a 20,4 mA
  • Carga de salida: 735 Ω
  • Tensión de cumplimiento: 18,6 V a 20 mA
  • Precisión de salida: ±0,05% del intervalo
  • Resolución: 12 bits
  • Tiempo de establecimiento: 100 ms para un cambio de paso de entrada del 10 al 90 %
  • Error de linealidad: ±0,025% del intervalo
• Cableado de dispositivos de campo
  • La distancia del cableado del dispositivo de campo depende del voltaje de cumplimiento, la resistencia del cable y la caída de voltaje en el dispositivo de campo.

requerimientos de energía

• Rango de voltaje de entrada (redundante): 24 V CC ±5 %, -10 %
• Consumo de energía: 7 W (máximo)
• Disipación de calor: 5 W (máximo)

Especificaciones ambientales

• Temperatura de funcionamiento
  • Módulo: -20 a +70°C (-4 a +158°F)
  • Conjunto de terminación: -20 a +70°C (-4 a +158°F)
• Temperatura de almacenamiento
  • Módulo: -40 a +70°C (-40 a +158°F)
  • Conjunto de terminación: -40 a +70°C (-40 a +158°F)
• Humedad: 5 a 95% (sin condensación)
• Altitud :
  • En funcionamiento: -300 a +3000 m (-1000 a +10 000 pies)
  • Almacenamiento: -300 a +12 000 m (-1000 a +40 000 pies)
• Resistencia a las vibraciones: 7,5 m/s² (5 a 500 Hz)
• Contaminación: Apto para entornos Clase G3 (duras)

Especificaciones físicas

• Dimensiones del módulo
  • Altura: 102 mm (4 pulg.), 114 mm (4,5 pulg.), incluidas las orejetas de montaje
  • Ancho: 45 mm (1,75 pulgadas)
  • Profundidad: 104 mm (4,11 pulgadas)
• Peso
  • Módulo: 284 g (10 oz)
  • Asambleas de Terminación:
    • Compresión: 181 g (0,40 lb)
    • Asa de anilla: 249 g (0,55 lb)
• Montaje
  • Se monta en una placa base modular, compatible con riel DIN o rack de 19 pulgadas (horizontal)
  • Los conjuntos de terminación se montan en carril DIN.
