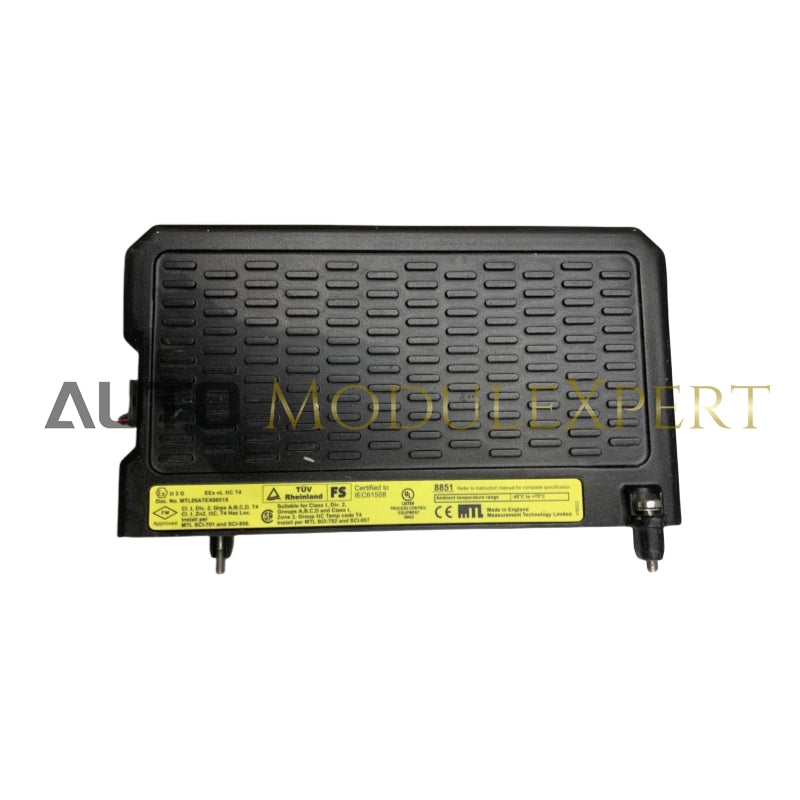

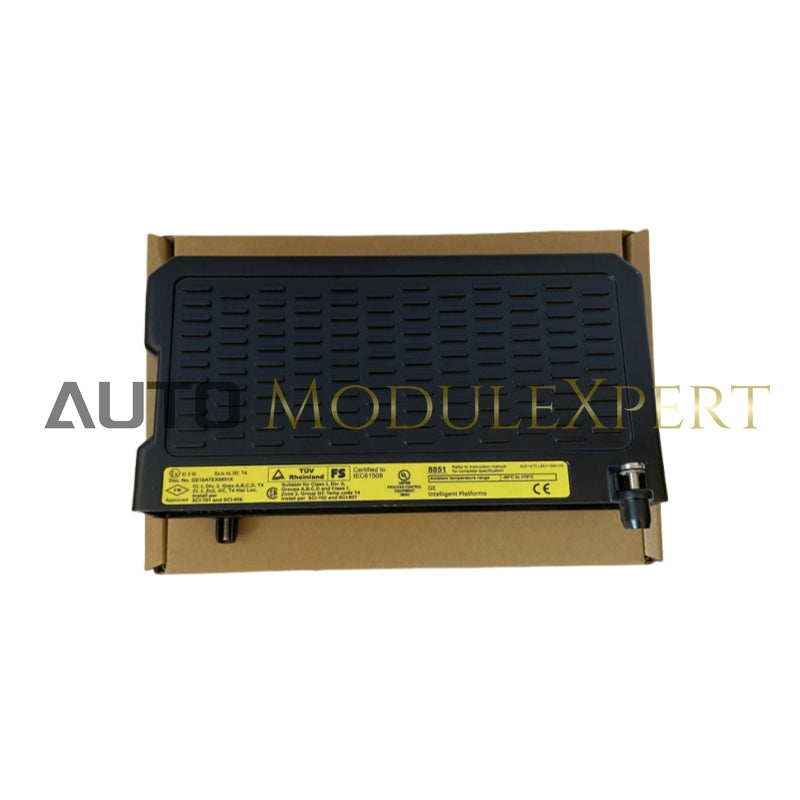

Portador controlador ELFD

El soporte del controlador ELFD sirve como plataforma de montaje capaz de soportar hasta dos controladores SafetyNet (8851-LC-MT). También incluye espacio para un módulo de monitorización de la fuente de alimentación (8410-NS-PS), que se encarga de supervisar el estado de hasta dos fuentes de alimentación 8913-PS-AC o cuatro 8914-PS-AC, así como el suministro de 12 V a los módulos intrínsecamente seguros, si corresponde.

Cada controlador del Carrier está equipado con un conector de puerto serial y un botón de "cambio de estado" operado manualmente. Además, el Carrier proporciona terminales dedicados para la detección de fallas por fuga a tierra cuando sea necesario.

Presupuesto

• Nombre del producto : Portador de controlador ELFD

• Función : Terminales para detección de fallas por fuga a tierra

• Estado del ciclo de vida : Activo

• Módulos de montaje del portador :

  • Controlador SafetyNet (x2): 8851-LC-MT
  • Módulo de monitorización de la fuente de alimentación: 8410-NS-PS

• Conexiones eléctricas :

  • Conector Railbus : salida macho
  • Conectores de puerto serie : 9 pines, tipo D (hembra) (x2)
  • Conexiones en caso de corte de energía : terminales de tornillo (x7 pares)
  • Conexión a tierra : terminal de tornillo M4 (x1)
  • Conexión BFP0V : Terminal de tornillo M4 (x1)

• Conexiones de detección de falla por fuga a tierra : terminales de tornillo (1 par)

• Conexiones de alimentación del sistema :

  • 6 pines (macho)
  • (Nota: Esto no proporciona energía a los controladores SafetyNet)

• Dimensiones (An x Pr) :

  • 200 x 253 mm (huella)
  • Altura : 28 mm (parte superior de la placa de circuito), 55 mm (total)

• Peso : 1,43 kg (aprox.)

• Métodos de montaje : Panel plano (4 fijaciones)

Controles de usuario:

• Botones de cambio de estado :
  En el soporte se proporcionan dos botones, uno para cada controlador SafetyNet. El cambio de estado depende del estado del controlador antes de pulsar el botón. Los efectos son los siguientes:
  • Maestro : cambia al modo de espera si el modo de espera actual está en buen estado
  • En espera : cambia al estado fuera de línea
  • Copia de seguridad : volver a sincronizar y volver al modo de espera
