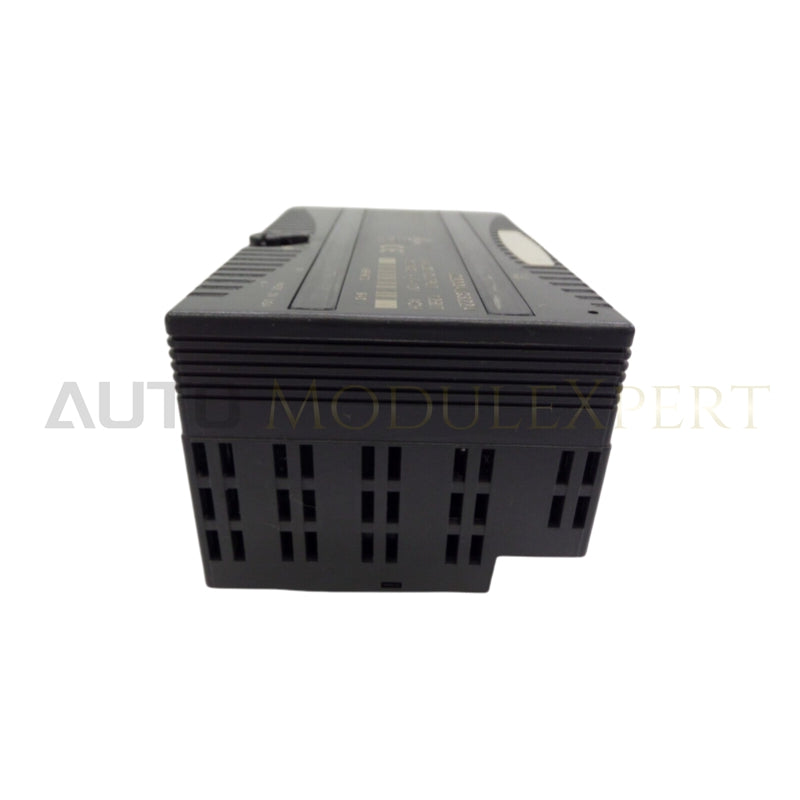

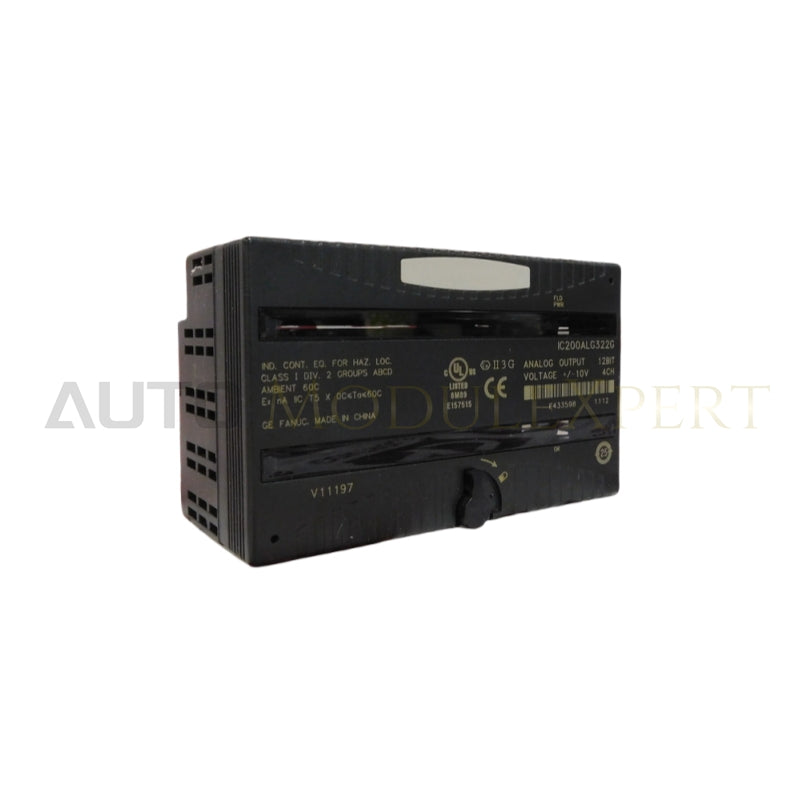

Módulo de Salida Analógica IC200ALG322

El IC200ALG322 es un módulo de salida analógica de 12 bits que proporciona cuatro salidas de voltaje, cada una con un rango de -10 a +10 VDC. Para operar las salidas, se requiere una fuente de alimentación externa de 24V. El módulo procesa datos inteligentes a través de la CPU o la Unidad de Interfaz de Red, recibiendo cuatro palabras de datos de salida analógica.

Presupuesto

Características del módulo:

• Canales: 4 de un solo extremo, un grupo
• ID del módulo: FFFF9040
• Aislamiento:
  • Entrada del usuario a la lógica (óptica) y a la tierra del marco: 250 VCA continuos; 1500 VCA durante 1 minuto
  • Grupo a grupo: No aplicable
  • De canal a canal: Ninguno
• Indicadores LED:
  • El LED FLD PWR indica que hay energía de campo presente
  • El LED OK indica que hay alimentación del backplane
• Consumo de Corriente del Backplane: Salida de 5V: 50mA máximo
• Reducción térmica: Ninguna
• Parámetros de Configuración: Salida predeterminada
• Diagnóstico: Pérdida de energía del lado del usuario
• Fuente de alimentación externa:
  • Rango recomendado: +18 a +30VDC (incluyendo el rizado)
  • Consumo actual en el rango recomendado: 160mA máx. (incluyendo la corriente de carga)
  • Rango de operación de 12V: 9.6 a 15VDC, 12VDC nominal (incluyendo rizado)
  • Consumo actual en el rango de 12V: 210mA máx. (incluyendo la corriente de carga)

Características de salida:

• Tensión de Salida: +/-10.24VDC
• Características de carga:
  • Resistivo: 5000 ohmios mínimo
  • Capacitivo: 1.0µF máximo
• Exactitud:
  • A 25 grados C: +/- 0.3% típico del rango completo, +/- 0.5% máximo del rango completo
  • A 0 a 60 grados C: +/-1% máximo de la escala completa
• Resolución: 5mV = 16 conteos
• Tasa de actualización por módulo: 0.3ms máximo
• Rechazo de Crosstalk de Canal a Canal: 70dB mínimo
• Salida por Defecto: Mantener Último Estado (por defecto), 0 (configurable)
