Descripción general

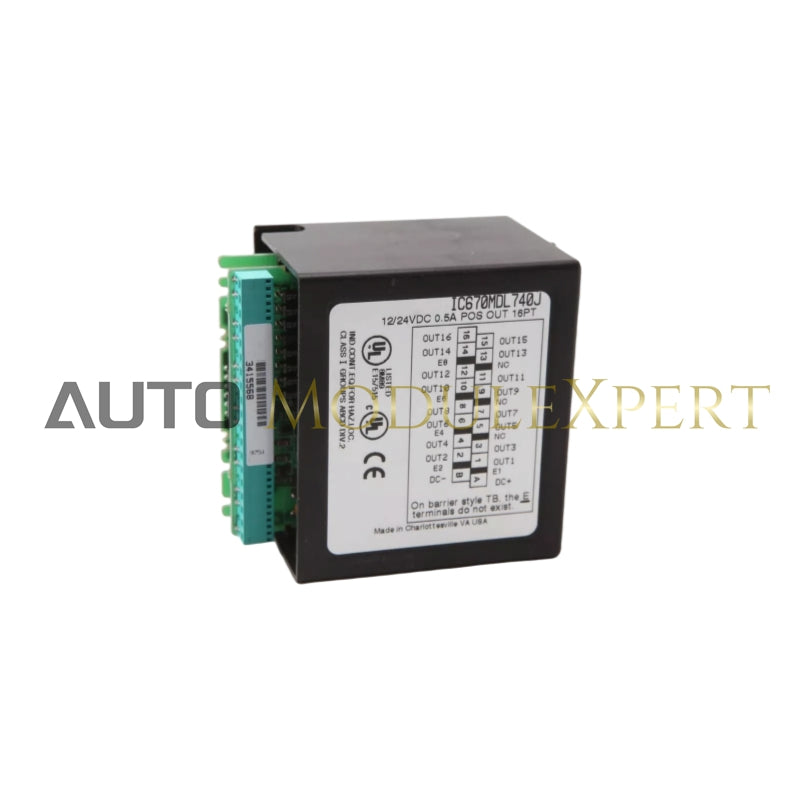

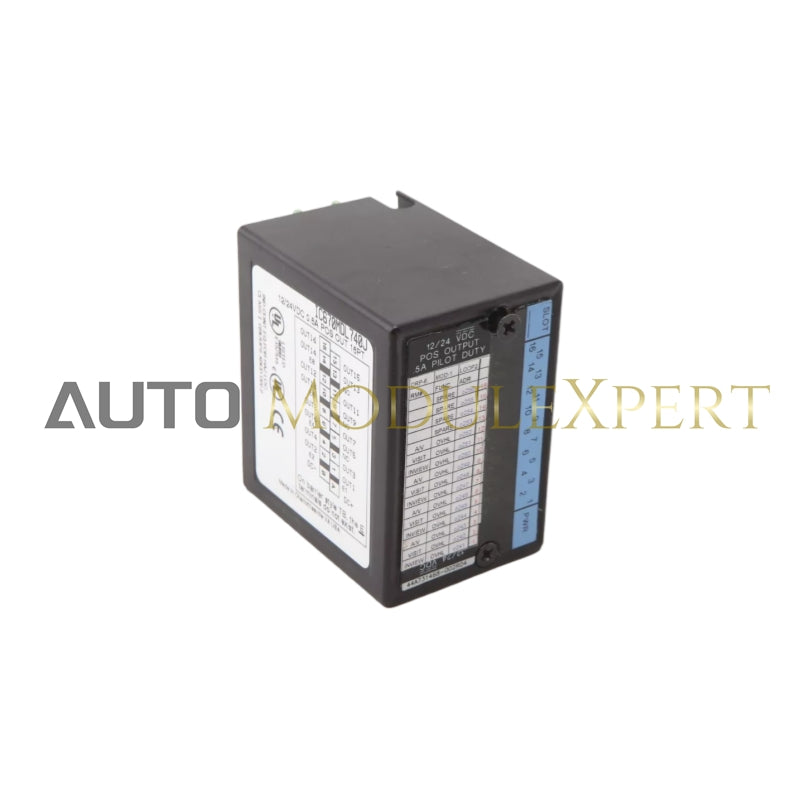

El IC670MDL740 es un Módulo de Salida Positiva de 12/24 VDC que proporciona un único grupo de 16 salidas discretas. Estas salidas son de lógica positiva (tipo sourcing), lo que significa que conectan cargas al lado positivo de la fuente de DC y suministran corriente a la carga.

Presupuesto

• Voltaje de entrada del usuario:

  • 10 – 30 VDC (24 VDC nominal)
  • 4A máximo

• Rango de voltaje de salida:

  • 9,2 VCC a 29,5 VCC

• Corriente de salida:

  • 0.5 Amperios máximo por punto
  • 4 Amperios máximo por módulo

• Salidas por módulo:

  • 16

• Indicadores:

  • LEDs del lado lógico para el estado de encendido/apagado de cada salida
  • Indicador de fallo de fusible fundido
  • Indicador de suministro de usuario por debajo de 9.8 VDC

• Aislamiento:

  • Entrada del usuario a la lógica
  • Entrada del usuario para enmarcar el terreno
  • Aislamiento de grupo a grupo:
    • 250 V CA continua
    • 1500 V CA durante 1 minuto
  • No hay aislamiento entre puntos individuales en un grupo

• Corriente extraída de la unidad de interfaz de bus de la fuente de alimentación:

  • 111 mA máximo

Características de salida

• Corriente de irrupción:

  • 2A máximo durante 100ms (consulte el diagrama de Inrush y Steady-State Rating)

• Corriente de Carga Máxima (resistiva):

  • 0.5 Amperios (de 10 VDC a 30 VDC)

• Corriente de carga mínima:

  • 1 mA por punto

• Caída de voltaje de salida:

  • 0,5 voltios máximo

• Corriente de fuga de salida:

  • 0,5 mA a 30 VCC

• Tiempo de respuesta:

  • Encendido: 200 µs máximo con carga resistiva de 0.5 A
  • Apagado: 200 µs máximo con carga resistiva de 0.5 A

Protección

• Fusible (Común a todas las salidas):
  • Métrico 5 x 20 mm
  • 5 Amperios, 250 V, de acción lenta
