Descripción general

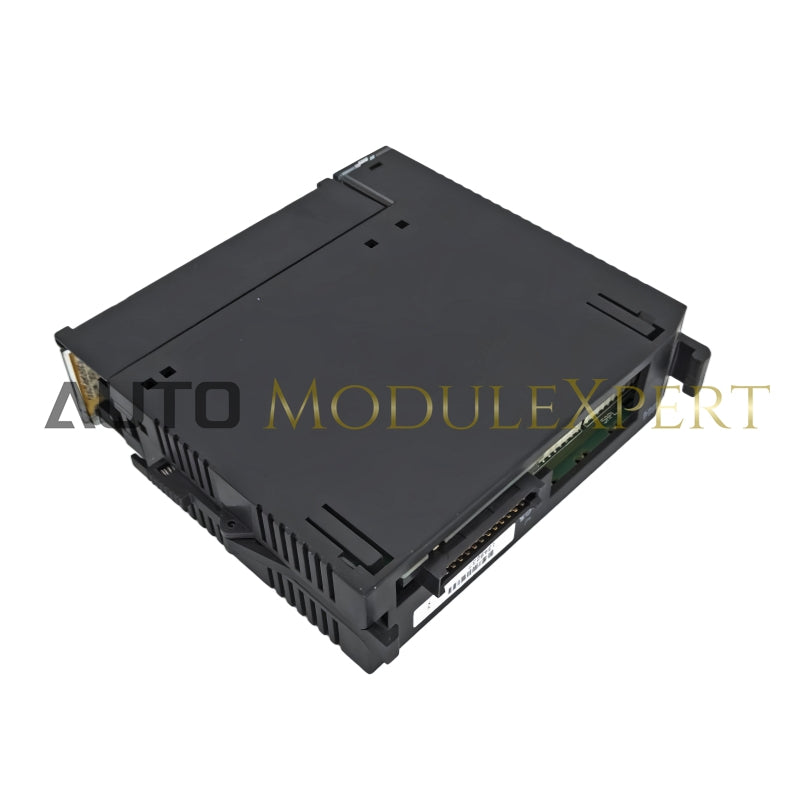

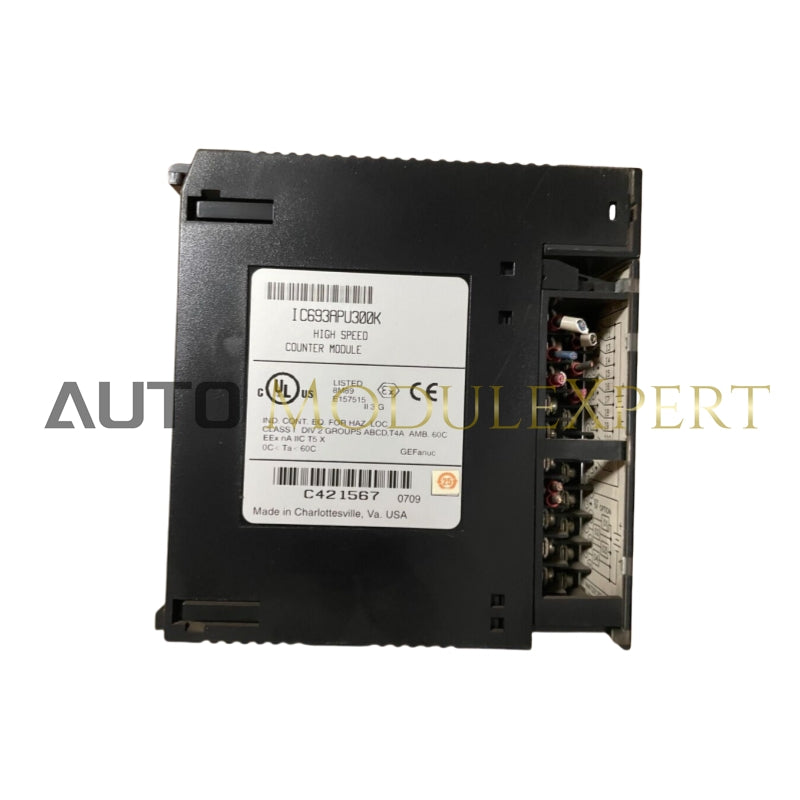

El módulo contador de alta velocidad (número de catálogo IC693APU300) para el controlador lógico programable (PLC) serie 90-30 permite el procesamiento directo de señales de pulso rápido de hasta 80 kHz para diversas aplicaciones de control industrial, que incluyen:
- Flujómetro de turbina
- Prueba de medidor
- Medición de velocidad
- Manipulación de materiales
- Control de movimiento
- Control de procesos
Especificaciones
- Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)
- Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a 185 °F)
- Humedad: 5 % a 95 % (sin condensación)
- Voltaje de funcionamiento del módulo: 5 VCC (desde el panel posterior)
- Disipación de energía del módulo: 1,25 vatios (250 mA)
- Velocidad de conteo máxima: 200 kHz
- Puntos de salida: 5 V suministrados por el usuario o 10 a 30 V CC
- Indicadores LED: TARJETA OK y CONFIGURACIÓN OK
-
Aislamiento:
- 1500 voltios entre entradas de campo y lado lógico
- 1500 voltios entre entradas y salidas de campo
- 1500 voltios entre salidas de campo y lado lógico
-
Número de Módulos por Sistema:
- Modelo 811/313/5-slot: 4
- Modelo 811/313/10-slot: 4
- Modelo 841/340/341/351: 8
Entradas
-
Rango de voltaje:
- 5 VDC (TSEL puenteado a INCOM)
- 10 a 30 VDC (TSEL abierto)
- Número de Salidas de Lógica Positiva: 12
-
Umbrales de entrada (I1 a I12):
-
Rango de 5 VDC:
- De: 3.25 V mínimo
- Ion: 3.2 mA mínimo
- Voff: 1.5 V máximo
- Ioff: 0.8 mA máximo
-
Rango de 10 a 30 VDC:
- De: 8.0 V mínimo
- Ion: 3.2 mA mínimo
- Voff: 2.4 V máximo
- Ioff: 0.8 mA máximo
-
Rango de 5 VDC:
- Voltaje máximo recuperable: ± 500 V durante 1 µs
- Rechazo de ruido transitorio en modo común: 1000 V/µS como mínimo
- Impedancia de entrada: Consulte la Figura 1-2 para conocer las características V
Salidas
- Rango de voltaje: 10 a 30 VCC a 500 mA máximo
- Corriente de fuga fuera de estado: 4,75 a 6 VCC a 20 µA máximo
- Caída de tensión de salida a 500 mA: 0,5 V máximo
- Capacidad de unidad de carga CMOS: Sí
- Salidas de Lógica Positiva: 4
- Protección de salida: Las salidas están protegidas contra cortocircuitos mediante un fusible de 3 A, común a las 4 salidas.
