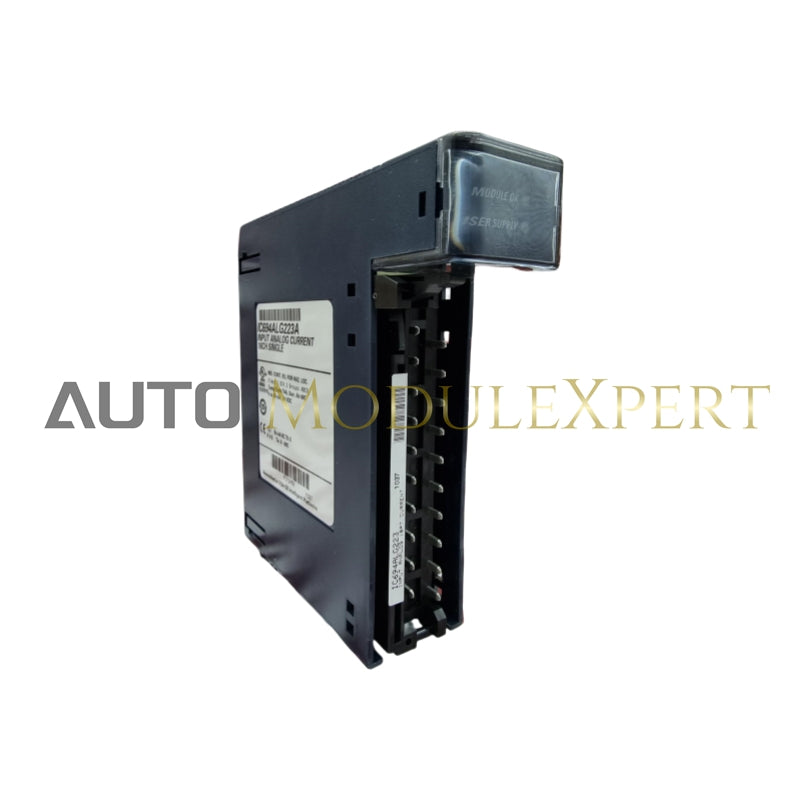

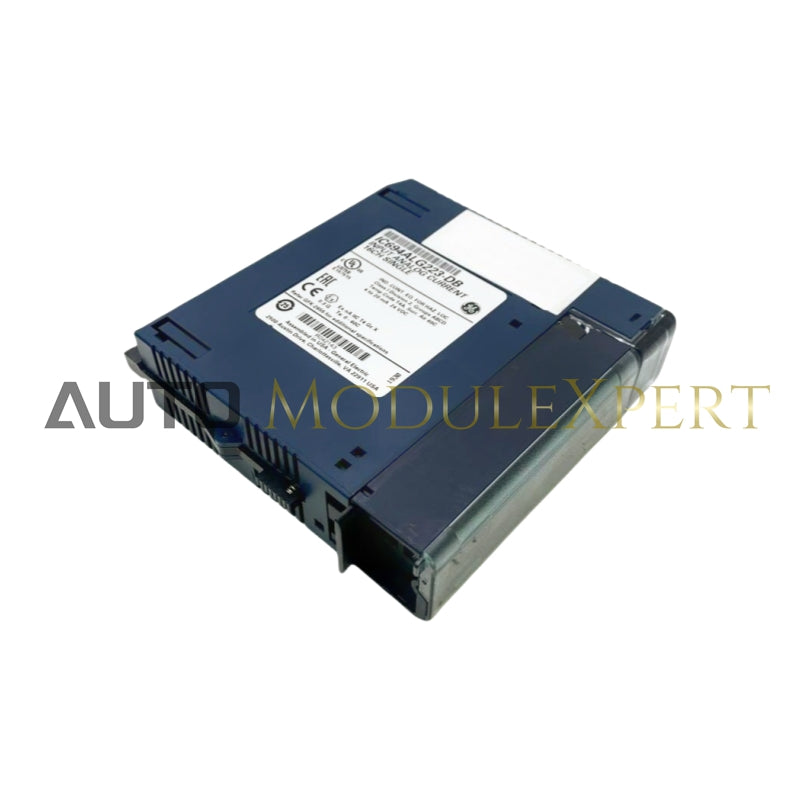

Descripción general: Módulo de entrada analógica (IC694ALG223): 16 canales, corriente

El IC694ALG223 es un módulo de entrada de corriente analógica de 16 canales que proporciona entradas de un solo extremo. Cada entrada se puede configurar para uno de los siguientes rangos mediante el software de configuración:

• 4 a 20 mA
• 0 a 20 mA
• 4 a 20 mA mejorado

Presupuesto

• Número de canales: de 1 a 16 seleccionables; de un solo extremo

• Rangos de corriente de entrada:

  • 0 a 20 mA
  • 4 a 20 mA
  • 4 a 20 mA Mejorado (seleccionable por canal)

• Calibración de fábrica:

  • 4 µA por conteo en el rango de 4 a 20 mA
  • 5 µA por recuento en el rango mejorado de 0 a 20 mA y de 4 a 20 mA

• Velocidad de actualización: 13 milisegundos (para los 16 canales)

• Resolución:

  • A 4 a 20 mA: 4 µA/bit
  • De 0 a 20 mA: 5 µA/bit
  • De 4 a 20 mA Mejorado: 5 µA/bit

• Precisión absoluta:

  • ±0,25 % de la escala completa a 25 °C (77 °F)
  • ±0,5 % de la escala completa sobre el rango de temperatura de funcionamiento especificado

• Linealidad:

  • < 1 LSB de 4 a 20 mA (rango de 4 a 20 mA)
  • < 1 LSB de 100 µA a 20 mA (rango mejorado de 0 a 20 mA y de 4 a 20 mA)

• Aislamiento:

  • Aislamiento óptico: 250 VAC continuo; 1500 VCA durante 1 minuto
  • Aislamiento entre el campo y el backplane, y la tierra del marco

• Voltaje de modo común: 0 voltios (canales de un solo extremo)

• Rechazo entre canales: 80 dB de CC a 1 kHz

• Impedancia de entrada: 250 ohmios

• Respuesta del filtro de paso bajo de entrada: 19 Hz

• Rango de voltaje de suministro externo: 20 a 30 VCC

• Ondulación del voltaje de suministro externo: 10%

• Consumo de energía interna:

  • 120 mA desde el bus de +5 VCC en el backplane
  • 65 mA desde una fuente de alimentación de usuario externa de 24 VCC (además de las corrientes del bucle actual)
