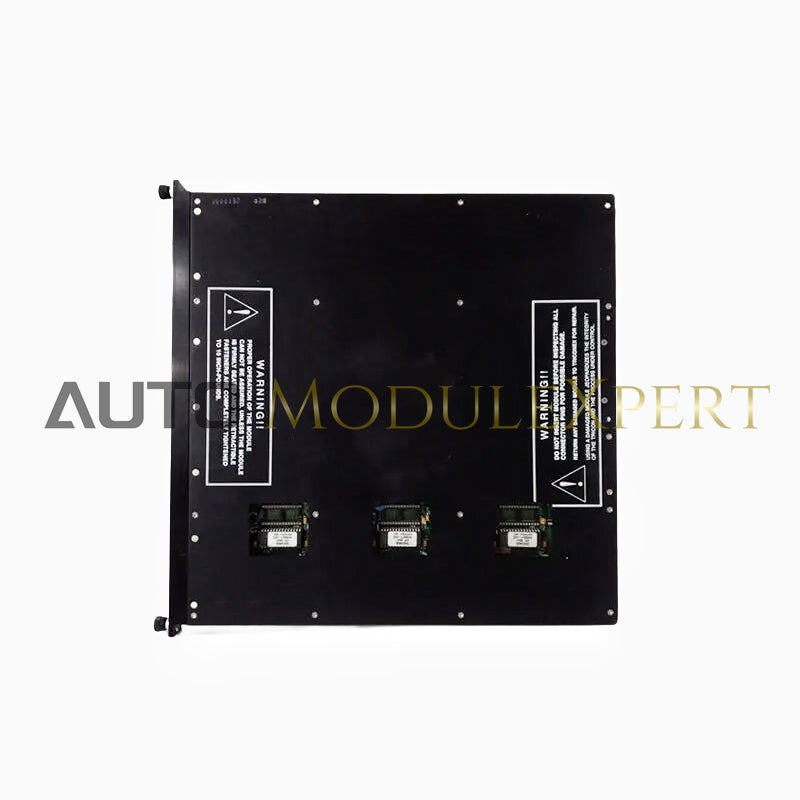

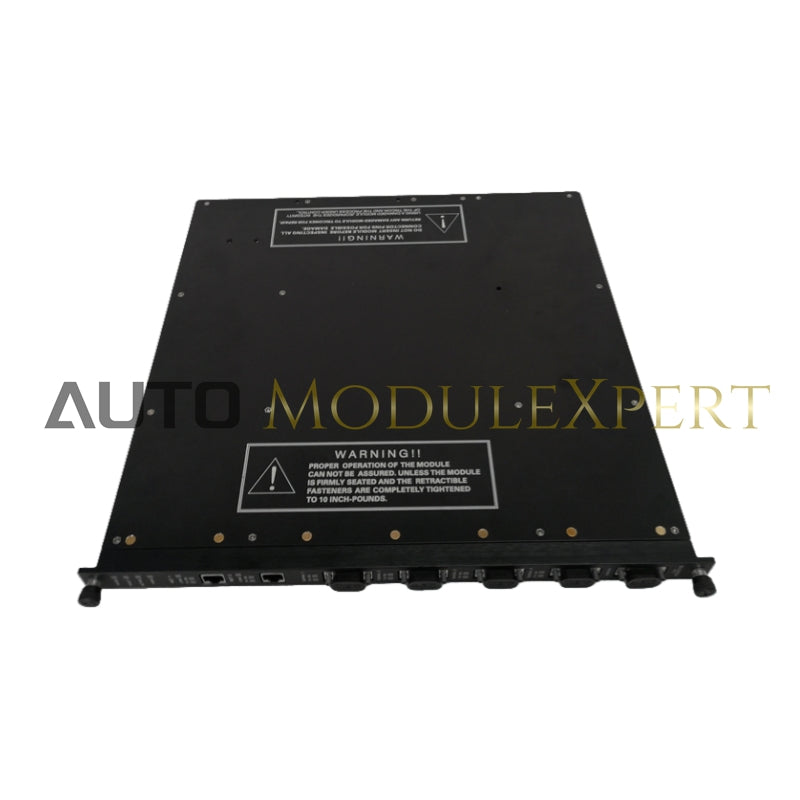

Descripción general

Un chasis Tricon aloja tres módulos de procesador principal, cada uno responsable de un canal (o rama) del controlador. Cada procesador se comunica de forma independiente con su subsistema de E/S y ejecuta el programa de control de forma autónoma. Los tres módulos de procesador principal comparan regularmente datos y programas de control y funcionan sin relojes, reguladores de potencia ni circuitos compartidos. Las especificaciones detalladas de cada procesador principal se pueden encontrar en la tabla de especificaciones.

Los modelos 3006 y 3007 son compatibles con los sistemas Tricon de la versión v9.0 a la v9.5.x. Ambos modelos comparten la misma arquitectura y especificaciones, diferenciándose únicamente en la capacidad de SRAM: el 3006 tiene 2 megabytes, mientras que el 3007 tiene 1 megabyte.

Presupuesto

Procesador central

• Tipo: Nacional NS32GX32

• Arquitectura: 32 bits

• Velocidad: 25 MHz

Coprocesador matemático

• Tipo: Nacional NS32381

• Arquitectura: 32 bits

• Velocidad: 25 MHz

Memoria

• Memoria EPROM: 512 KB

• Memoria RAM: 1MB

Calendario del reloj

• Características: Hora y fecha

• Batería de respaldo

• Deriva:

  • Típico: ±2 segundos por día

  • Máximo: ±8,6 segundos por día

TriBus

• Velocidad: 4 megabits por segundo

• DMA: 16 bits

Puerto serie

• Propósito: Análisis diagnóstico de Diagread

• Interfaz: RS-232 ópticamente aislado

• Conector: 25 pines

• Aislamiento: 500 VCC

Procesador de comunicación

• Tipo: Intel 80C152

• Memoria:

  • Memoria EPROM: 32 KB

  • Interfaz de memoria compartida: 64K

• Velocidad: 16 MHz

Interfaz de comunicación

• Protocolo: RS-485

• Velocidad en Baud: 2 megabits por segundo

Procesador de E/S

• Tipo: Intel 80C31

• Velocidad: 12 MHz

• Memoria:

  • Memoria EPROM: 32 KB

  • Interfaz de memoria compartida: 64K

Interfaz de E/S

• Protocolo: RS-485

• Velocidad en Baud: 375 kilobits por segundo

Poder lógico

• Consumo: 15 W
