Descripción general

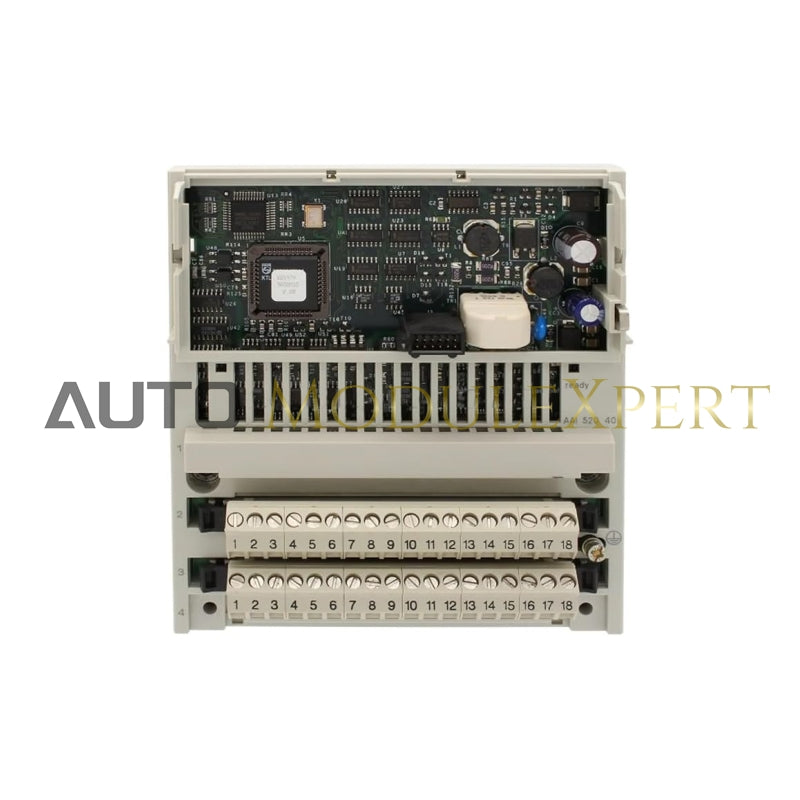

La base de entrada analógica Modicon Momentum forma parte de la gama Momentum y ofrece un controlador y E/S monobloque IP20 para arquitectura de control distribuido. Esta base de entrada proporciona 4 entradas con una resolución con signo de 16 bits y ofrece rangos de entrada analógica diferenciales de ±100mV y ±25mV. Cuenta con aislamiento entre canales, bus y tierra a 500V AC. Este producto es ideal para aplicaciones en infraestructuras y energía, manipulación de materiales y control sencillo de máquinas.

• Certificación: CE, FM Clase 1 División 2, CSA, UL
• Montaje: Adecuado para montaje en pared
• Flexibilidad del sistema: componentes modulares que se ensamblan fácilmente para varios sistemas o subsistemas de control

Especificaciones

Especificaciones principales

• Gama de productos: plataforma de automatización Modicon Momentum
• Tipo de producto: Base de entrada analógica
• Número de entradas analógicas: 4
• Tipo de entrada: Diferencial
• Rangos de entrada :
  • ±100mV (15 bits + signo, >10000 kΩ)
  • ±25mV (15 bits + signo, >10000 kΩ)
• Tipos de termopar admitidos:
  • Termopar E, S, K, N, B, R, J, T
• Tipos de sondas de temperatura:
  • Ni 100 (0,125 mA, ±25 mV)
  • Ni 1000 (0,125 mA, ±100 mV)
  • Punto 100 (0,125 mA, ±25 mV)
  • Punto 1000 (0,125 mA, ±100 mV)

Rendimiento y precisión

• Formato de datos: 16 bits completos firmados
• Exactitud :
  • ±21 µV a 25 °C para ±25 mV
  • ±27 µV a 25 °C para ±100 mV
  • ±46 µV a 60 °C para ±25 mV
  • ±94 µV a 60 °C para ±100 mV
• Tiempo de actualización: 500 ms
• Voltaje de modo común:
  • 100V DC entre canales y tierra
  • 115V AC (monofásico o trifásico) entre canales
  • 200 V CC entre canales
  • 250V AC (monofásico) entre canales

Aislamiento y protección

• Aislamiento :
  • 400 V CC entre canales
  • 500V AC entre canales y tierra (prueba de 1 minuto)
  • 500 V CA entre suministro y tierra (prueba de 1 minuto)
• Rechazo de modo común:
  • 120 dB CC entre canales
  • 130 dB a 50 Hz CA entre canales
  • 140 dB a 60 Hz CA entre canales
• Rechazo del modo serie:
  • 35 dB a 50 Hz CA
  • 45 dB a 60 Hz CA
• Proteccion :
  • Fusible interno de acción lenta de 2 A
  • Clasificación del fusible externo: 500 mA (quemado rápido)

Características eléctricas y mecánicas

• Fuente de alimentación: ±30 VCC
• Disipación de energía: 5,5 W
• Consumo de corriente: 305 mA a 24 V CC
• Dimensiones :
  • Ancho: 141,5 mm
  • Profundidad: 47,5 mm
  • Altura: 125 mm
• Peso: 0,215 kg (0,474 libras)
• Indicadores LED: 4 LED para señalización del estado del canal
• Conexión Eléctrica: 2 conectores para bloques de terminales extraíbles

Especificaciones ambientales

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)
• Temperatura de almacenamiento: -40 °C a 85 °C (-40 °F a 185 °F)
• Humedad: 95% sin condensación
• Altitud de funcionamiento: ≤5000 metros (16,404 pies)
• Resistencia a la descarga electrostática: 4 kV en contacto, 8 kV en el aire (IEC 801-2)
• Resistencia del campo electromagnético: 9,1 V/m (80...1000 MHz, IEC 801-3)

Información de pedidos y envíos

• Categoría: US1PC3118206
• GTIN: 3389110886498
• Retornabilidad: Sí
• País de origen: DNI

detalles del empaque

• Paquete 1 :
  • Unidades por paquete: 1
  • Altura: 5,5 cm (2,17 pulgadas)
  • Ancho: 18 cm (7,09 pulgadas)
  • Longitud: 26 cm (10,24 pulgadas)
  • Peso: 380 g (13,4 oz)
• Paquete 2 :
  • Unidades por paquete: 10
  • Altura: 30 cm (11,81 pulgadas)
  • Ancho: 30 cm (11,81 pulgadas)
  • Longitud: 40 cm (15,75 pulgadas)
  • Peso: 3,8 kg (8,4 lb)
• Paquete 3 :
  • Unidades por paquete: 80
  • Altura: 75 cm (29,53 pulgadas)
  • Ancho: 40 cm (15,75 pulgadas)
  • Longitud: 80 cm (31,50 pulgadas)
  • Peso: 55,4 kg (122,1 lb)
