Descripción general

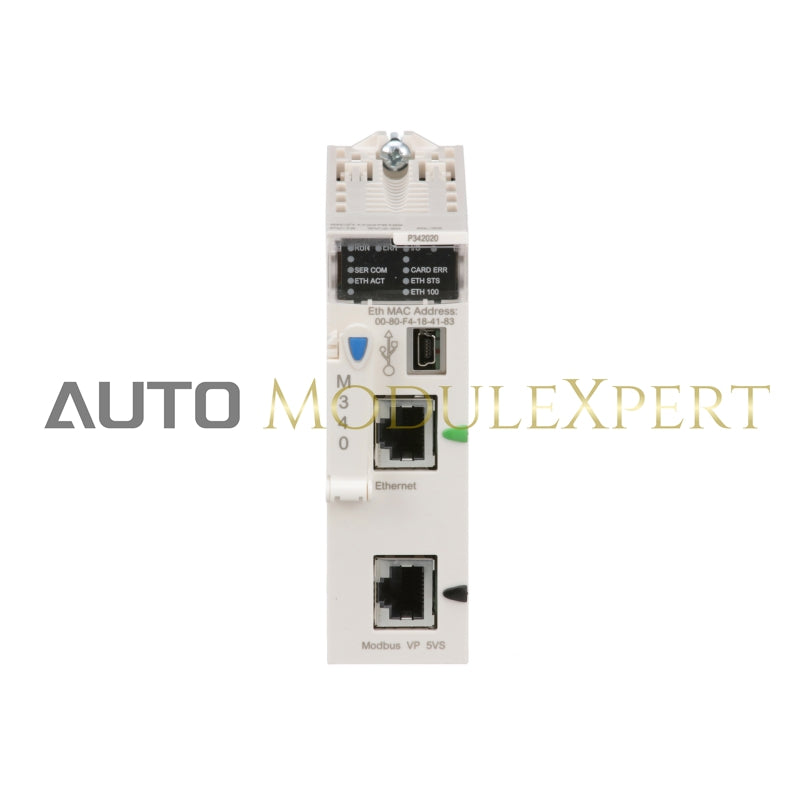

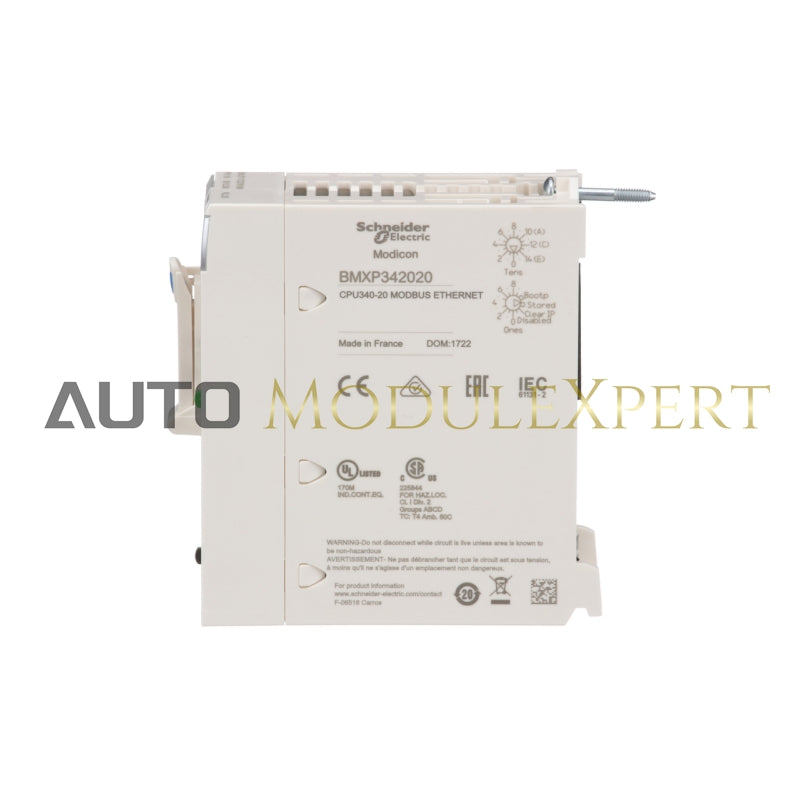

El módulo de procesador Modicon M340 es una solución de automatización altamente flexible y compacta, diseñada para industrias de procesos exigentes y aplicaciones de automatización. Este procesador puede manejar hasta 1024 E/S discretas y 256 E/S analógicas, con soporte para comunicación Modbus o Ethernet. Ofrece diagnósticos avanzados, características de monitoreo y funcionalidad lista para la transparencia.

Las características clave incluyen:

• Gran capacidad de E/S:

  • Configuración multi-rack de 1024 I/O
  • Configuración de rack único 704 I/O
  • Configuración multi-rack de 256 I/O (analógico)
  • Configuración de rack único de 66 I/O (analógico)

• Conectividad y comunicación:

  • Puertos de Modbus y Ethernet
  • 2 puertos ethernet
  • 4 bastidores CANopen
  • Hasta 11 ranuras para módulos de E/S
  • Puerto USB para programación y HMI
  • Puertos de comunicación adicionales: CANopen®, Modbus RTU, RS232C, RS485

• Funcionalidad Inteligente:

  • 36 canales específicos de aplicación
  • Contadores de diagnóstico en tiempo real (Modbus, contadores de eventos)
  • Integración plug-and-play con dispositivos de Schneider Electric y de terceros
  • Software Unity Pro para programación y puesta en marcha

• Características avanzadas:

  • No requiere batería
  • Rango de temperatura extendido: -25°C a +70°C
  • Recubrimiento conformal para entornos adversos
  • Módulos I/O intercambiables en caliente y Cambio de Configuración en Tiempo Real (CCOTF)
  • Protección basada en tarjeta SD para el conocimiento del sistema y OEM

• Actuación:

  • Sistema de multitarea con tiempo de respuesta para una operación eficiente
  • Tiempos de ejecución por instrucción:
    • 0,12 µs (booleano)
    • 0.17 µs (palabras de doble longitud)
    • 0.25 µs (palabras de longitud simple)
    • 1.16 µs (puntos flotantes)
  • Instrucciones por ms:
    • 6.4 Kinst/ms (65% Boolean + 35% aritmética fija)
    • 8.1 Kinst/ms (100% Booleano)

• Copia de seguridad y almacenamiento:

  • Tarjeta de memoria suministrada para copia de seguridad de la aplicación (BMXRMS008MP)
  • RAM interna: 4096 KB
  • Acceso FTP para hasta 128 MB de almacenamiento adicional de archivos

• Aplicaciones:

  • Industrias de proceso
  • Energia renovable (solar, eólica)
  • Agua, cemento, industrias manufactureras
  • Infraestructura
  • Control de maquina

Especificaciones

Características principales

• Tipo de Producto: Módulo de procesador
• Rango: Plataforma de Automatización Modicon M340
• Módulos de Comunicación:
  • 2 módulos de comunicación Ethernet
  • 4 módulos AS-Interface
  • Servicios de comunicación integrados: Gestión de ancho de banda, Editor de datos, Mensajería Modbus TCP

Conectividad y comunicación

• Puertos Ethernet: 1 par trenzado, 10/100 Mbit/s (10BASE-T/100BASE-TX)
• Enlace Serial: RS232C (2 pares trenzados apantallados) y RS485 (1 par trenzado apantallado)
• Protocolos Modbus: Maestro/esclavo, RTU/ASCII

Memoria y Manejo de Datos

• Copia de Seguridad de Memoria: Tarjeta de memoria suministrada para copia de seguridad de programas y datos
• RAM interna :
  • 4096 KB (total)
  • 256 KB (datos)
  • 3584 KB (constantes y símbolos del programa)
• Tamaño Máximo de las Áreas de Objetos:
  • 256 KB (datos internos no localizados)
  • 32634 %Mi (bits internos)
  • 1024 %MWi (palabras internas)

Rendimiento del sistema

• Estructura de la Tarea:
  • 1 tarea maestra cíclica/periódica
  • 1 tarea rápida periódica
  • 64 tareas de eventos
• Consumo Actual: 95 mA a 24 V CC

Condiciones ambientales

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)
• Humedad: 10% a 95% (sin condensación)
• Protección : IP20
• Recubrimiento Conformal: Sí (para entornos severos)

Certificaciones y estándares

• Certificaciones :
  • CE
  • UL
  • CSA
  • RCM
  • CAO
  • Marina mercante
• Estándares :
  • EN 61131-2
  • EN/CEI 61010-2-201
  • UL 61010-2-201
  • SIGC E10
  • EN/IEC 61000-6-5, tipo de interfaz 1 y tipo 2
  • EN/IEC 61850-3 (Ubicación G)

Directivas

• 2014/35/UE - Directiva de Baja Tensión
• 2014/30/UE - Compatibilidad Electromagnética

Información de Pedidos y Envíos

• Categoría: US1PC3418160
• GTIN: 3595863910711
• Detalles de Empaque:
  • Paquete de Unidad (1):
    • Peso: 246 g (8.677 oz)
    • Dimensiones: 5.5 x 11 x 11.5 cm (2.17 x 4.33 x 4.53 in)
  • Paquete a granel (15):
    • Peso: 4.033 kg (8.891 lb)
    • Dimensiones: 15 x 30 x 40 cm (5.91 x 11.81 x 15.75 in)
