Ringkasan

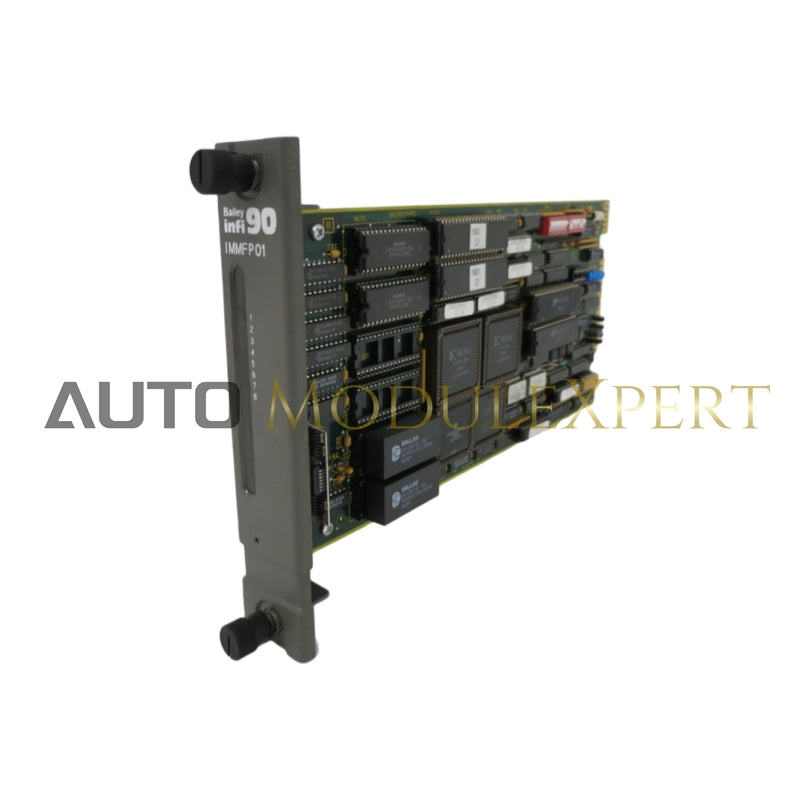

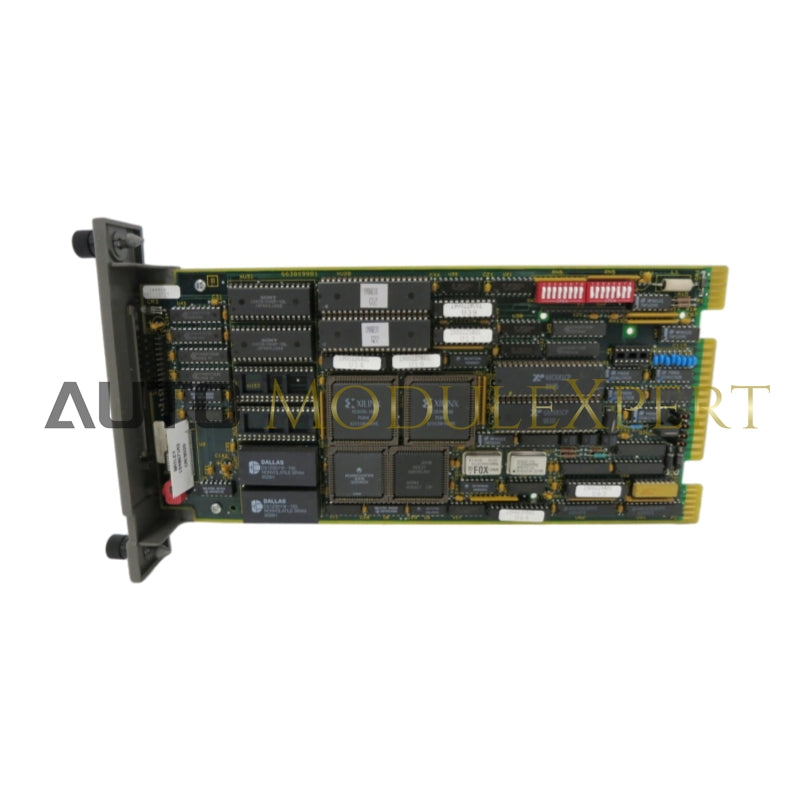

Modul Prosesor Multi-Fungsi IMMFP01 adalah pengontrol serbaguna dan berdiri sendiri yang dirancang untuk aplikasi kontrol kompleks. Ia menawarkan kecepatan pemrosesan tinggi dan penyimpanan yang cukup, sehingga cocok untuk sistem kontrol tingkat lanjut. Modul ini dapat dikonfigurasi pengguna dan berinteraksi dengan berbagai modul I/O analog dan digital untuk proses input dan output.

Spesifikasi

• Mikroprosesor:

  • Prosesor 32-bit (bus eksternal 16-bit)
  • Kecepatan operasi: 16MHz

• Penyimpanan:

  • Jumlah Memori:
    • ROM 512 kbyte
    • RAM 256 kbyte
    • 64 kbyte NVRAM
  • Memori yang tersedia:
    • RAM 163.248 byte
    • 62.656 bita NVRAM

• Persyaratan Daya:

  • +5 VDC @ 2 A (umumnya 10 W)

• Port Seri:

  • Dua port RS-232-C, atau
  • Satu port RS-485 dan satu port RS-232-C
  • Kecepatan data: hingga 19,2 kbaud

• Dukungan Stasiun:

  • Enam puluh empat stasiun serial 40 kbaud (IISAC01)
  • Delapan stasiun serial 5-kbaud (NDCS03 atau NDIS01)

• Tautan Komunikasi Redundan:

  • Nilai: 1 Mbaud tautan serial

• Interferensi Frekuensi Elektromagnetik/Radio:

  • Nilai spesifik tidak tersedia
  • Rekomendasi: Jaga agar pintu lemari tetap tertutup
  • Jangan gunakan peralatan komunikasi dalam jarak 2 meter dari kabinet

• Kemampuan pemrograman:

  • Bahasa pemrograman yang didukung:
    • C
    • DASAR
    • KELOMPOK
    • Tangga
    • Kode fungsi
    • Fungsi yang ditentukan pengguna

• Ukuran:

  • Lebar: 35,56 mm (1,40 in.)
  • Tinggi: 177,80 mm (7,00 in.)
  • Panjang: 298,45 mm (11,75 in.)

• Pemasangan:

  • Menempati satu slot di unit pemasangan modul INFI 90 standar

• Kisaran Suhu Sekitar:

  • 0° hingga 70°C (32° hingga 158°F)

• Kelembaban relatif:

  • 5% hingga 95% hingga 55°C (131°F) (tanpa kondensasi)
  • 5% hingga 45% di atas 55°C (131°F) (tanpa kondensasi)

• Tekanan atmosfir:

  • Ketinggian permukaan laut hingga 3 km (1,86 mil)

• Kualitas udara:

  • Tidak korosif

• Sertifikasi:

  • Bersertifikasi CSA untuk digunakan sebagai peralatan kontrol proses di lokasi biasa (tidak berbahaya).
  • Pabrik Bersama disetujui untuk digunakan di Kelas I, Divisi 2, lokasi berbahaya
