Ringkasan

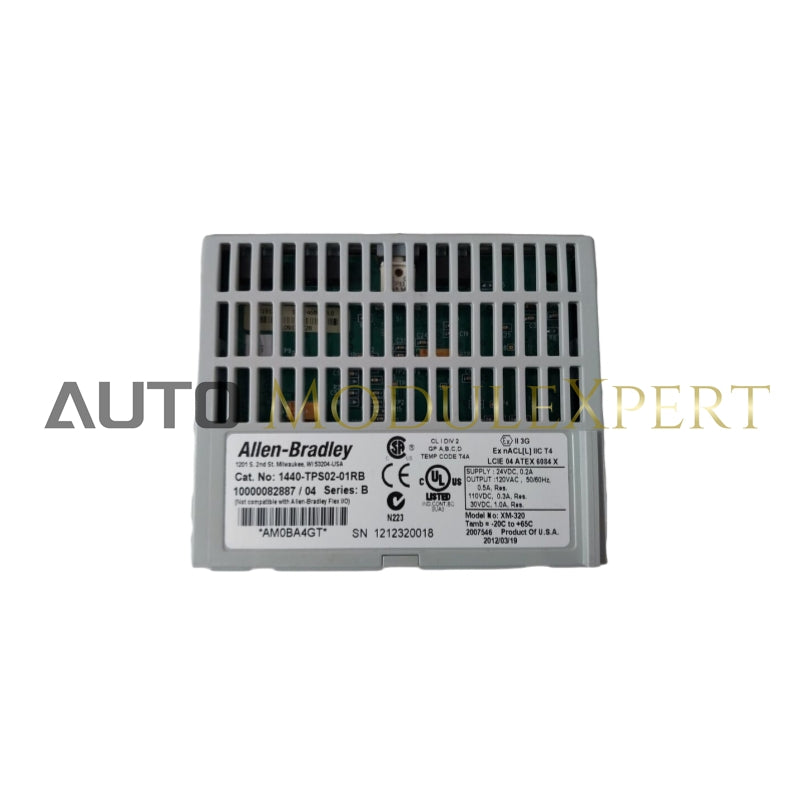

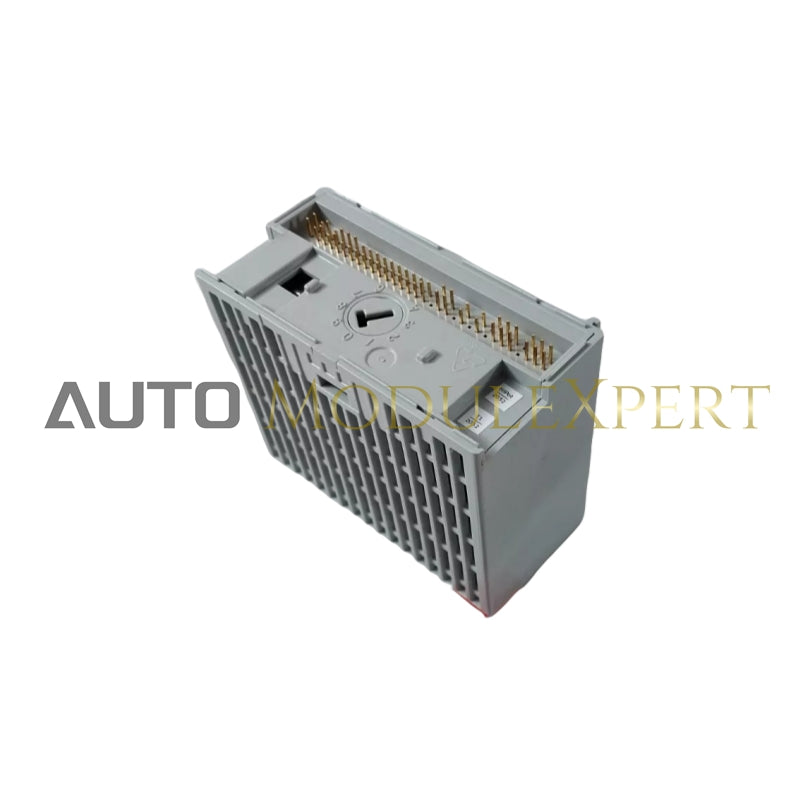

Modul XM-320 (nomor katalog: 1440-TPS02-01RB) dirancang untuk mengukur metrik posisi pengawasan turbin, termasuk posisi aksial (dorongan), posisi katup, ekspansi diferensial, dan ekspansi casing.

Spesifikasi

masukan

• Saluran: 2 saluran
• Jenis Sinyal:
  • Sinyal transduser arus Eddy
  • Transformator Diferensial Variabel Linier (LVDT)
  • Sinyal tegangan dari sensor pengukuran posisi mana pun
• Daya Transduser: Terisolasi 24V, dapat dikonfigurasi untuk kabel +24V atau -24V
• Rentang Tegangan: Dapat dipilih dalam perangkat lunak antara -24V dan +24V
• Sensitivitas: Dapat dikonfigurasi oleh pengguna dalam perangkat lunak
• Impedansi Masukan: > 100 kΩ

Keluaran

• Keluaran 4…20mA:
  • Dua keluaran terisolasi
  • Beban maks: 600 Ω
• Output Terbuffer: Dua output (satu per saluran)

Indikator

• Status Modul: Merah/hijau
• Status Jaringan: Merah/hijau
• Status Saluran 1: Kuning/merah
• Status Saluran 2: Kuning/merah
• Status Pengganda Setpoint: Kuning
• Status Relay: Merah

Komunikasi

• Jaringan DeviceNet:
  • Protokol DeviceNet standar untuk semua fungsi (daya modul disediakan secara independen)
  • File EDS tersedia untuk dukungan dengan sebagian besar sistem yang mematuhi DeviceNet.
  • Pengaturan laju komunikasi otomatis: 125, 250, atau 500 Kbps
  • Pesan Respons Poll I/O yang Dapat Dikonfigurasi untuk optimasi ruang dalam tabel input pemindai:
    • Perakitan respons jajak pendapat yang dapat dipilih
    • Ukuran respons jajak pendapat yang dapat dipilih (byte)
• Komunikasi Serial:
  • RS-232 melalui mini-konektor atau unit dasar terminal
  • Tingkat komunikasi tetap 19,2 Kbps
  • Konfigurasi lokal melalui utilitas Konfigurasi Serial

Mode Pengukuran

• Normal: Dua saluran independen
• Berhadapan langsung
• Pembatalan radial

Penyangga Waktu Delta

• Jumlah Rekaman: 2048
• Interval Waktu Delta: 1 hingga 3600 detik
• Mode Pemicu: Dipicu oleh aktivasi relay atau perintah DeviceNet dari pengendali atau host

Alarm

• Jumlah Alarm: Dua pasangan alarm dan bahaya
• Operator:
  • Lebih besar dari
  • Kurang dari
  • Dalam jangkauan
  • Di luar jangkauan
• Histeresis: Dapat dikonfigurasi oleh pengguna dalam perangkat lunak
• Penggandaan Inhibisi/Setpoint Startup:
  • Periode: 0 hingga 1092 menit, dapat disesuaikan dalam kenaikan 0,1 menit
  • Fungsi penghambatan/perkalian: Kalikan dengan N (0 hingga 10, 0 = Nonaktifkan)

Relai

• Jumlah Relay:
  • Relay on-board tunggal dengan dua set kontak DPDT (2 Form C)
  • Empat relay tambahan dengan modul relay ekspansi XM-441
  • Empat relay virtual (status dapat digunakan oleh sistem kontrol jarak jauh atau modul relay master XM-440)
• Rating Relay On-board:
  • Tegangan Maksimum: 125V DC, 125V AC
  • Arus Maksimum: 3,5 A (menurun menjadi 2 A pada 65°C / 149°F)
  • Daya Maksimum: 60 W (DC), 62,5 VA (AC)
• Opsi pengamanan:
  • Normalnya terenergi (sistem pengaman)
  • Normalnya tidak terenergi (tidak aman dari kegagalan)
• Opsi Penguncian:
  • Menempel
  • Tidak mengunci
• Penundaan Waktu: Dapat disesuaikan dari 0 hingga 25,5 detik dalam kenaikan 100 ms
• Logika: Logika AND atau OR tunggal atau berpasangan untuk pemicu alarm
• Opsi Reset:
  • Tombol reset lokal di atas modul
  • Tombol reset jarak jauh melalui basis terminal
  • Perintah reset digital melalui antarmuka serial atau DeviceNet

Konfigurasi

• Konfigurasi Non-volatile:
  • Konfigurasi disimpan dalam memori non-volatile dan dimuat saat daya dinyalakan.
  • Konfigurasi hanya dapat dihapus melalui reset modul melalui antarmuka serial atau DeviceNet.

Kekuatan

• Daya Modul: 24V DC
• Konsumsi daya:
  • Maks: 200mA
  • Khas: 165 mA
• Produksi Panas:
  • Max: 5,28 W (18 BTU/jam)
  • Tipikal: 3,96 W (13,5 BTU/jam)

Spesifikasi Fisik

• Terminal Base: 1440-TB-B
• Dimensi (T x L x D): 97 x 94 x 94 mm (3,8 x 3,7 x 3,7 in.)
