Ringkasan

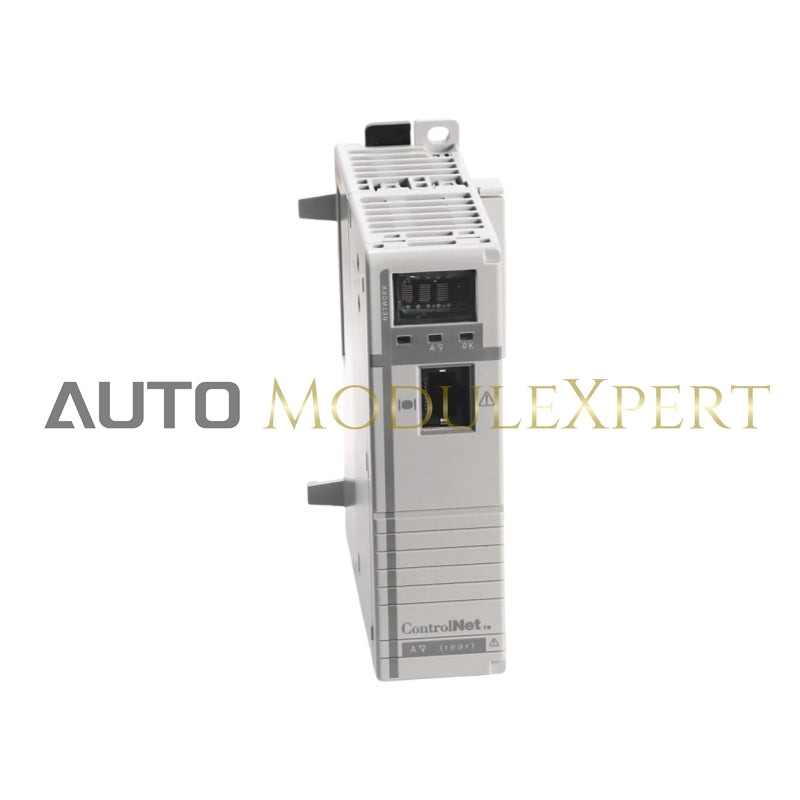

1768-M04SE adalah modul komunikasi berkecepatan tinggi yang mendukung banyak protokol, termasuk Ethernet/IP dan ControlNet. Ini dirancang untuk memberikan peningkatan kecepatan transfer data dan fleksibilitas dalam aplikasi otomasi industri, memungkinkan integrasi efektif dengan berbagai perangkat dan sistem.

Spesifikasi

• Arus Backplane: 969 mA @ 5,2V dc

• Koneksi Dikonsumsi: 3

• Dimensi (TxLxT):

  • Metrik:
    • Keseluruhan: 132,015 x 56,68 x 105,1 mm
    • Terpasang (termasuk tab pemasangan): 132,015 x 34,5 x 105,1 mm
    • Terpasang (tidak termasuk tab pemasangan): 118 x 34,5 x 105,1 mm
  • Imperial:
    • Keseluruhan: 5,2 x 2,23 x 4,14 inci.
    • Terpasang (termasuk tab pemasangan): 5,2 x 1,36 x 4,14 inci.
    • Terpasang (tidak termasuk tab pemasangan): 4,65 x 1,36 x 4,14 inci.

• Radius Bending Serat Optik:

  • Kabel plastik tanpa jaket: 25 mm (0,98 in.)
  • Kabel plastik dengan jaket standar: 25 mm (0,98 in.)
  • Kabel plastik dengan jaket nilon: 40 mm (1,6 in.)
  • Kabel kaca: 30 mm (1,2 inci)

• Daya Reduksi Kabel Serat Optik:

  • Kabel plastik: 140 dB/km @ 650 nm
  • Kabel kaca: 6,0 dB/km @ 820 nm

• Diameter Selubung Serat Optik:

  • Kabel plastik: 1000 µm ± 60 µm
  • Kabel kaca: 230 µm +0/-10 µm

• Konektor Serat Optik: Konektor tipe sekrup standar F-SMA

• Diameter Inti Serat Optik:

  • Kabel plastik: 980 µm ± 60 µm
  • Kabel kaca: 200 µm ± 4 µm

• Suhu Operasi Serat Optik:

  • Kabel plastik: -55…85 °C
  • Kabel kaca: -20…85 °C

• Jangkauan Transmisi Serat Optik:

  • Kabel plastik: 1…32 m
  • Kabel kaca: 1…200 m

• Torsi Sekrup Pemasangan: 1,16 Nm (10 lb-in.), menggunakan sekrup M4 atau #8

• Jumlah Sumbu (per Modul, Maks): 4 penggerak dan 2 sumbu umpan balik tambahan

• Disipasi Daya : 5,04 W

• Peringkat Jarak Catu Daya: Jaga modul dalam jarak 2 slot dari catu daya.

• Kelas SERCOS: Kelas B (Posisi atau Kecepatan)

• Kecepatan Data SERCOS : 4 M atau 8 M

• Siklus Operasi SERCOS:

  • Penting: Hanya drive Kinetix 6000 yang mengizinkan Waktu Siklus 0,5 ms.
  • Kecepatan Data 4 M (hingga 2 drive): Waktu Siklus 0,5 ms
  • Kecepatan Data 4 M (hingga 4 drive): Waktu Siklus 1 ms
  • Kecepatan Data 8 M (hingga 4 drive): Waktu Siklus 0,5 ms

• Berat:

  • Kekaisaran: 7,11 ons
  • Metrik: 0,20 kg

• Kode Suhu Amerika Utara: T4A
