Ringkasan

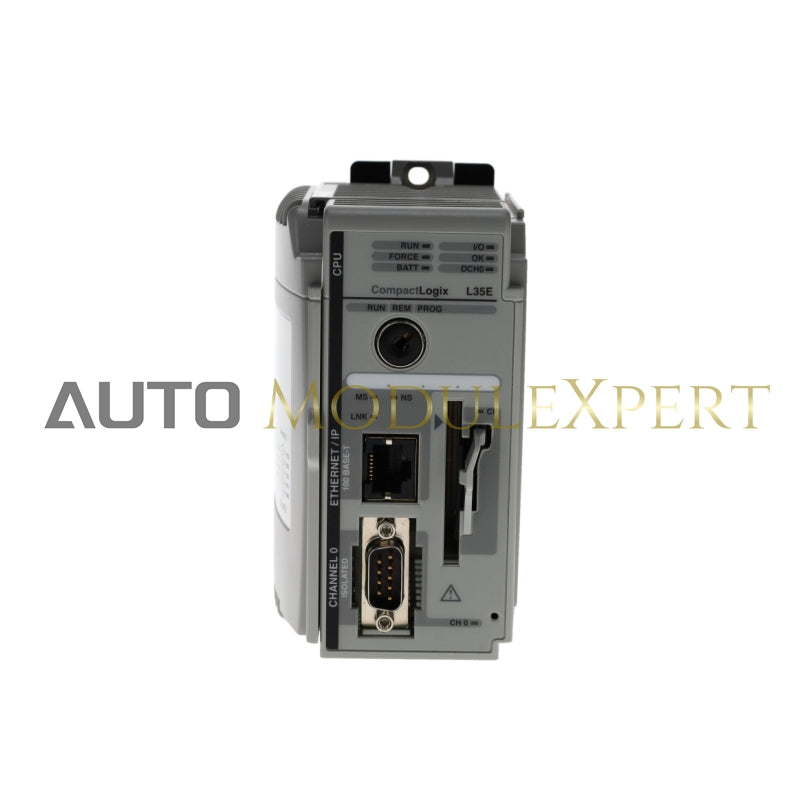

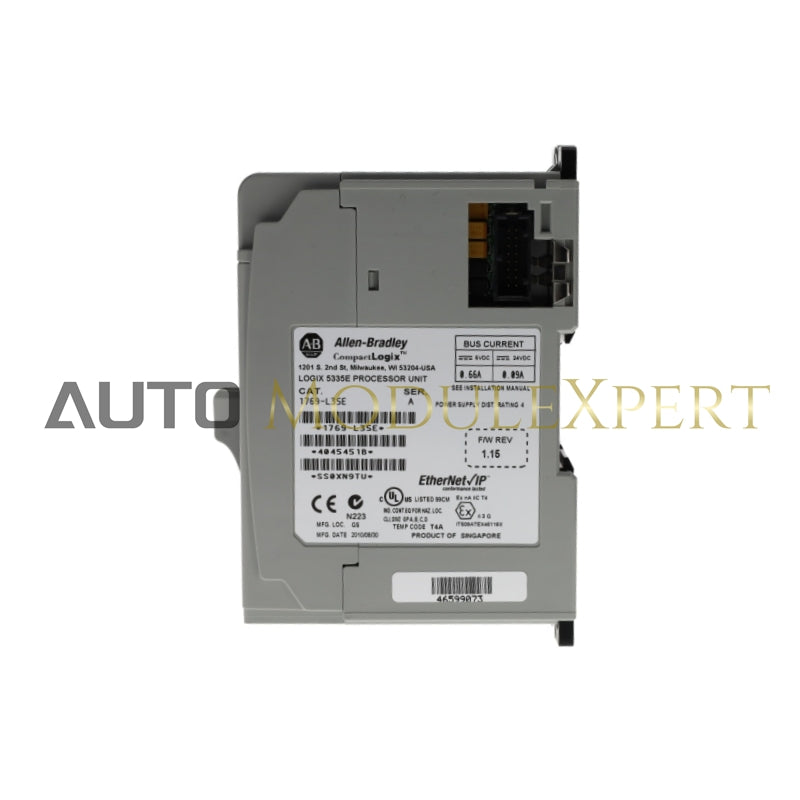

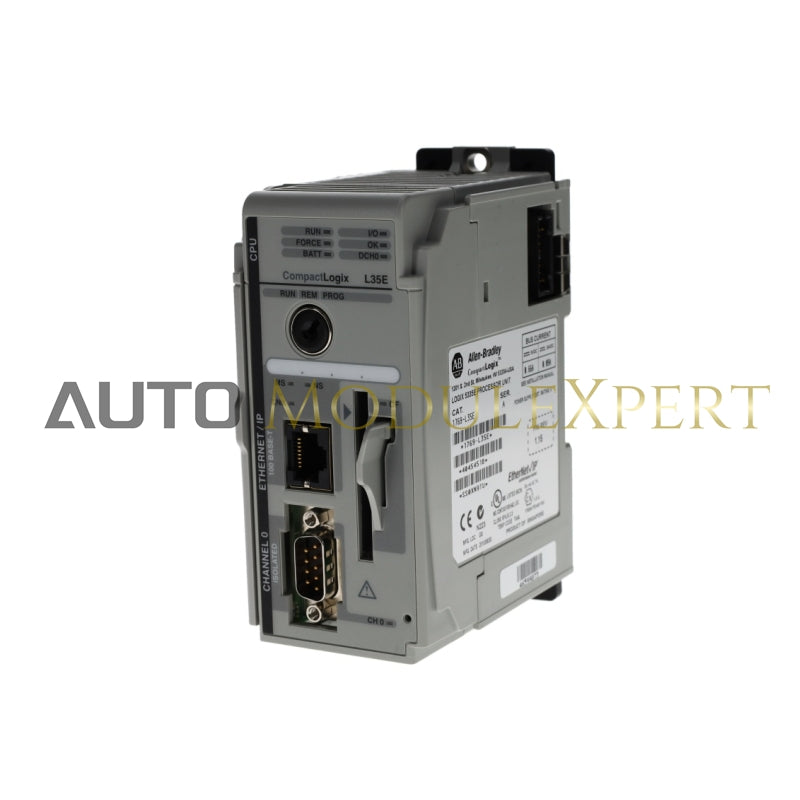

Allen-Bradley 1769-L35E adalah pengontrol CompactLogix™ dari Rockwell Automation, bagian dari pengontrol logika terprogram (PLC) seri 1769. Ini dirancang untuk aplikasi kecil hingga menengah, menawarkan kinerja tinggi dalam faktor bentuk yang ringkas, dan dapat digunakan untuk berbagai kebutuhan otomasi industri.

Spesifikasi

• Port Komunikasi:

  • CH0 (RS-232)
  • Bab 1 (RS-232)
  • RS-232 (RS-232)
  • DF1, DH-485, ASCII (DF1, DH-485)
  • Terisolasi penuh / Tidak terisolasi
  • Tingkat baud maksimum: 38,4 Kbps

• Memori Pengguna:

  • 512 KB

• Memori Nonvolatil:

  • Kartu CompactFlash 1784-CF64 atau 1784-CF128

• Modul I/O:

  • Jumlah maksimum modul I/O: 16

• Bank I/O:

  • Jumlah maksimum bank I/O: 3

• Arus Pesawat Belakang:

  • 330 mA pada 5V DC
  • 40 mA pada 24V DC

• Disipasi Daya:

  • 2,61 watt

• Peringkat Jarak Catu Daya:

  • 4 (Pengontrol harus berada dalam empat posisi slot catu daya.)

• Kode Suhu Amerika Utara:

  • T4A

• Baterai:

  • 1769-BA

• Berat:

  • Sekitar 0,30 kg (0,66 pon)

• Kabel Pemrograman:

  • 1747-CP3 atau 1756-CP3

• Torsi Sekrup Pemasangan Panel (menggunakan sekrup M4 atau #8):

  • 10…16 inci-lb (1,1…1,8 Nm)

• Peringkat Jenis Penutup:

  • Tidak ada (gaya terbuka)

• Kategori Pengkabelan:

  • 2 pada port komunikasi

• Tegangan Isolasi:

  • 30V (kontinu), Tipe Isolasi Dasar
  • Tipe diuji pada 710V DC selama 60 detik (RS-232 ke sistem, ENET ke sistem, RS-232 ke ENET)
