Ringkasan

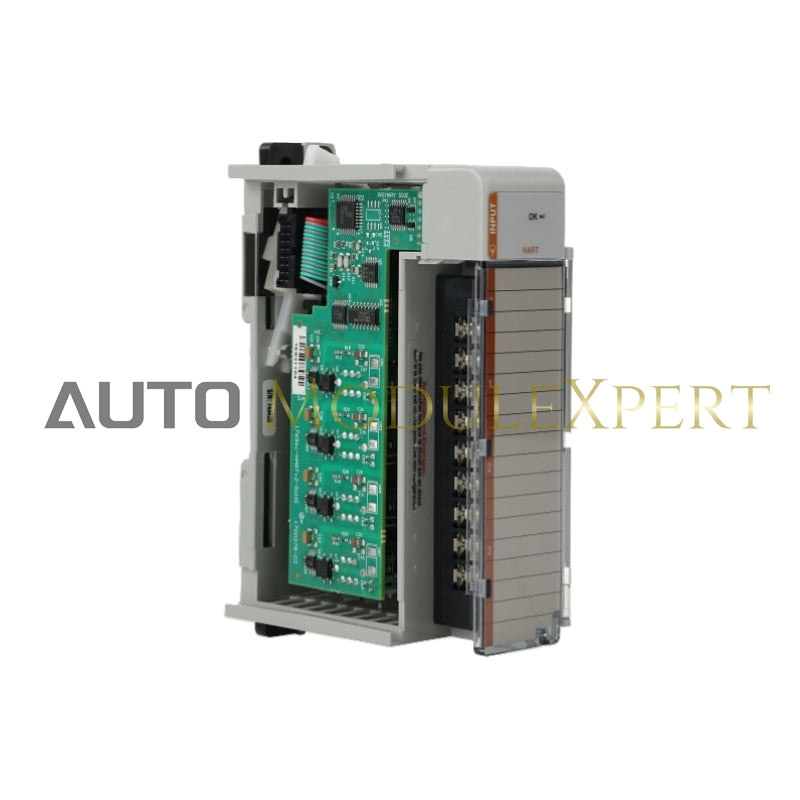

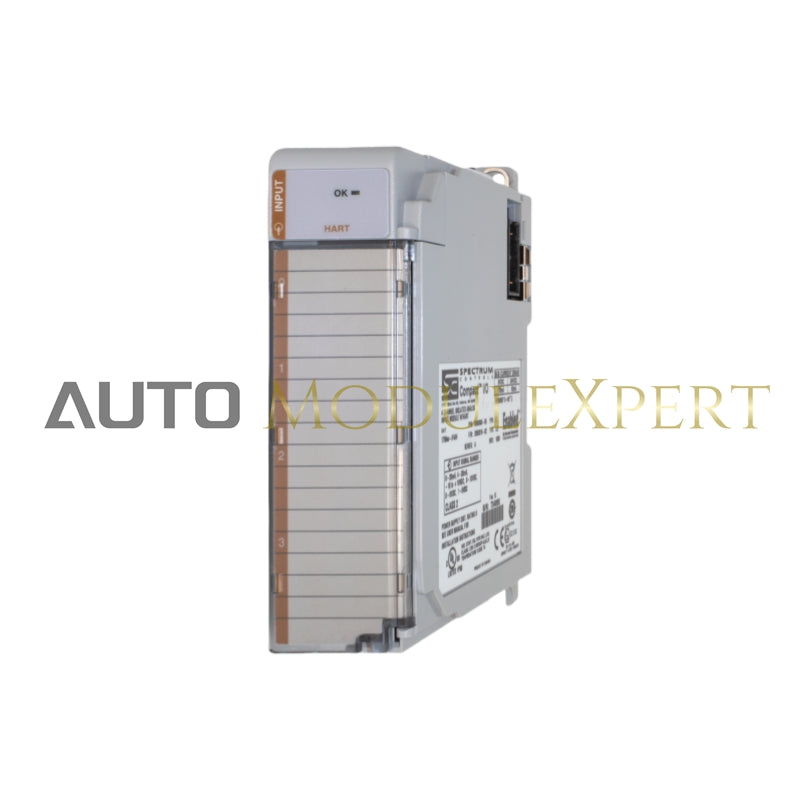

IF4IH adalah modul terisolasi empat saluran yang memungkinkan setiap saluran dikonfigurasikan secara independen untuk arus, tegangan, atau arus dengan komunikasi HART. Ini secara digital mengkonversi dan menyimpan data analog dari konfigurasi ini, serta data HART untuk saluran yang dikonfigurasi dengan HART. Setiap saluran input dapat dikonfigurasi melalui perangkat lunak untuk perangkat input tertentu, format data, dan frekuensi filter, menyediakan deteksi dan indikasi di atas dan di bawah jangkauan.

Spesifikasi

• Konfigurasi

  • 4 saluran input arus/tegangan terisolasi dengan ADC per saluran
  • Komunikasi HART pada saluran yang dikonfigurasi untuk HART

• Jenis Masukan

  • Kisaran Normal:
    • Tegangan: ±10 V, 0–10 V, 0–5 V, 1-5 V
    • Arus: 0–20 mA, 4–20 mA
  • Jangkauan Penuh:
    • Tegangan: ±10,5 V, -0,5–10,5 V, -0,5–5,25 V, 0,5-5,25 V
    • Arus: 0–21 mA, 3,2–21 mA

• Deteksi Kesalahan

  • Bit kesalahan yang melebihi jangkauan dan di bawah jangkauan
  • Deteksi sirkuit terbuka untuk 4-20 mA dan semua rentang tegangan

• Impedansi Masukan

  • Terminal Tegangan: >1 MΩ (nominal)
  • Terminal Saat Ini: 249 Ω (nominal)

• Akurasi Keseluruhan

  • Input Tegangan:
    • ±0,2% dari skala penuh pada 25 °C
    • ±0,3% skala penuh pada 0-60 °C
  • Masukan Saat Ini:
    • ±0,35% dari skala penuh pada suhu 25 °C
    • ±0,5% skala penuh pada 0-60 °C

• Penyimpangan Akurasi

  • Input Tegangan: ±0,003%/°C
  • Input Saat Ini: ±0,0045%/°C

• Format Data

  • Unit teknik, Skala untuk PID, Persen Skala Penuh, hitungan RAW/Proporsional

• Filter Masukan

  • 28,5Hz, 50Hz, 60Hz, 300Hz, 360Hz

• Waktu Pembaruan Saluran

  • Waktu Pembaruan Minimum: 10 ms dengan filter 360 Hz
  • Waktu Pembaruan Maksimum: 108 ms dengan filter 28,5 Hz

• Isolasi

  • Saluran ke Rak: 710 VDC atau 500 VAC selama satu menit (Optik dan magnetis)
  • Saluran ke Saluran: 710 VDC atau 500 VAC selama satu menit (Optik dan magnetis)

• Persyaratan Jarak Isolasi

  • Jarak PCB: 0,033 inci (0,85 mm)
  • Jarak Non-PCB: 0,063 inci (1,59 mm)
  • Melalui Udara: 0,063 inci (1,07 mm)
  • Di Atas Permukaan: 0,063 inci (1,07 mm)

• Perlindungan Masukan

  • Terminal Tegangan: ±24 VDC kontinu
  • Terminal Saat Ini: ±28 mA kontinu, ±7 VDC

• Persyaratan Daya

  • Rak Internal +5 V: 185 mA
  • Rak Internal +24 V: 110 mA
