Ringkasan

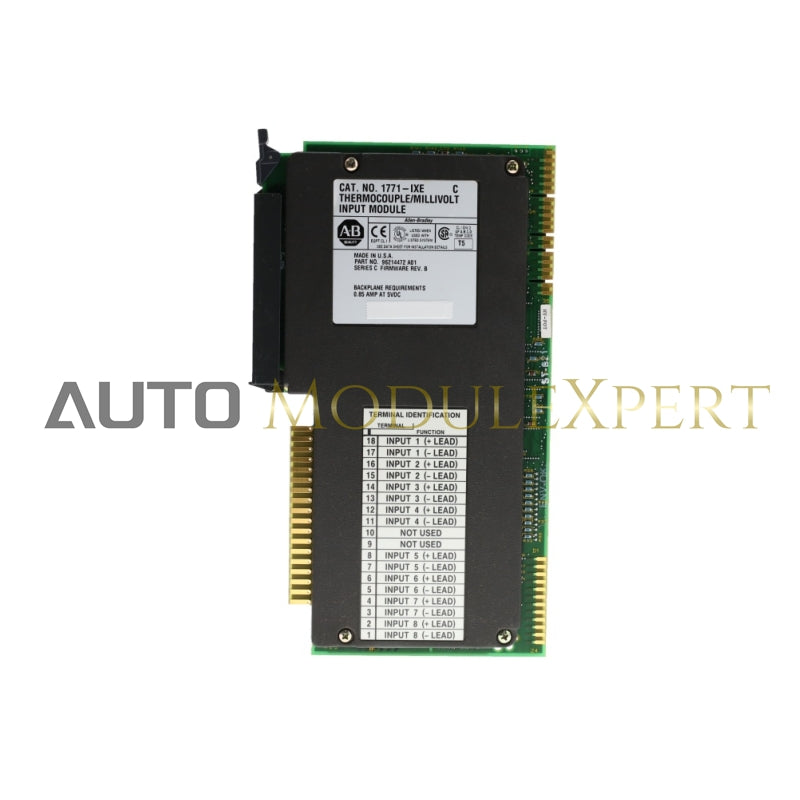

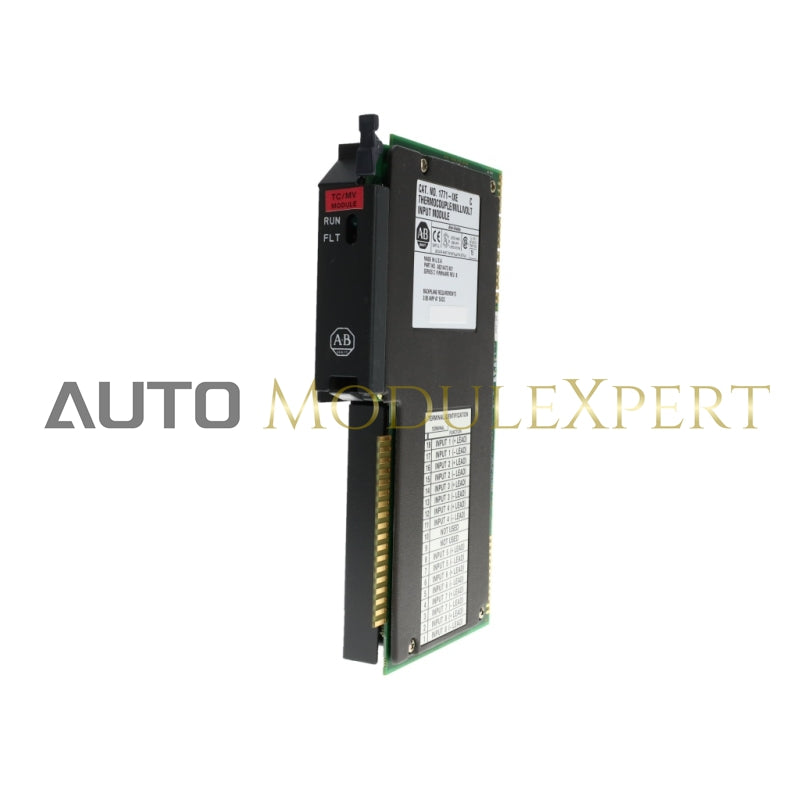

Allen-Bradley 1771-IXE adalah modul input/output analog yang dirancang untuk digunakan dengan Allen-Bradley PLC-5 pengendali logika terprogram (PLC). Modul ini memungkinkan PLC untuk berinteraksi dengan berbagai sinyal analog, termasuk tegangan dan arus, dan memberikan fleksibilitas untuk aplikasi kontrol proses. Modul ini menyediakan kemampuan input dan output, menjadikannya berguna dalam aplikasi yang memerlukan pemantauan dan kontrol sinyal analog.

Spesifikasi

• Masukan Analog:

  • Jumlah input: 8 (diferensial atau single-ended)
  • Rentang input: ±10V, 0-10V, ±20mA, 4-20mA (dapat dikonfigurasi per saluran)
  • Resolusi: 12-bit
  • Impedansi masukan: 10 MΩ (masukan tegangan)
  • Akurasi: ±0,1% dari skala penuh (untuk input tegangan dan arus)
  • Waktu konversi: 20 ms per saluran (biasanya)

• Keluaran Analog:

  • Jumlah keluaran: 8 (tegangan atau arus)
  • Rentang keluaran: 0-10V, ±10V, 4-20mA, 0-20mA (dapat dikonfigurasi per saluran)
  • Resolusi: 12-bit
  • Impedansi keluaran: 10 Ω (keluaran tegangan), 100 Ω (keluaran arus)
  • Akurasi: ±0,1% dari skala penuh (untuk keluaran tegangan dan arus)

• Persyaratan Daya:

  • Tegangan Operasi: 5V DC (dari backplane PLC)
  • Tarikan Arus: Sekitar 1.0 A (bervariasi dengan konfigurasi sistem)

• Pemasangan:

  • Biasanya dipasang di backplane PLC sebagai bagian dari sistem PLC.

• Ukuran:

  • Lebar: 5,5 inci (140 mm)
  • Kedalaman: 2,5 inci (64 mm)
  • Tinggi: 6,3 inci (160 mm)

• Keadaan lingkungan:

  • Suhu Pengoperasian: 0°C hingga 60°C (32°F hingga 140°F)
  • Suhu Penyimpanan: -40°C hingga 85°C (-40°F hingga 185°F)
  • Kelembapan: 5% hingga 95% tanpa kondensasi
