Gambaran Umum Modul Keyphasor Enhanced 3500/25

3500/25 Enhanced Keyphasor Module adalah modul kompak, setengah tinggi, dua saluran yang dirancang untuk memberikan sinyal Keyphasor yang tepat ke modul pemantau di rak 3500.

• Sinyal masukan yang bersumber dari probe kedekatan atau pengambilan magnet.
• Konversi sinyal masukan menjadi sinyal Keyphasor digital, menandai ketika tanda Keyphasor pada poros sejajar dengan transduser Keyphasor.
• Kemampuan untuk mendukung hingga:
  • Empat sinyal Keyphasor dalam konfigurasi standar.
  • Delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Modul ini adalah bagian integral dari Sistem Perlindungan Mesin 3500, meningkatkan kemampuannya untuk memantau dan melindungi peralatan yang berputar.

Spesifikasi

Batasan Lingkungan

• Suhu Operasional :
  • -30°C hingga +65°C (-22°F hingga +150°F): Ketika digunakan dengan Modul I/O Keyphasor selain versi Penghalang Internal.
  • 0°C hingga +65°C (32°F hingga +150°F): Ketika digunakan dengan Modul I/O Penghalang Internal (Terminasi Internal).
• Suhu Penyimpanan :
  • -40°C hingga +85°C (-40°F hingga +185°F).
• Kelembaban :
  • Hingga 95%, tidak mengembun.

Karakter fisik

• Dimensi (Tinggi × Lebar × Kedalaman):
  • 119,9 mm × 24,4 mm × 256,5 mm (4,72 in × 0,96 in × 10,10 in).
• Berat :
  • 0,34 kg (0,76 pon)

Persyaratan Ruang Rak

• Penempatan Modul Utama:
  • Membutuhkan satu slot depan setengah tinggi di rak.

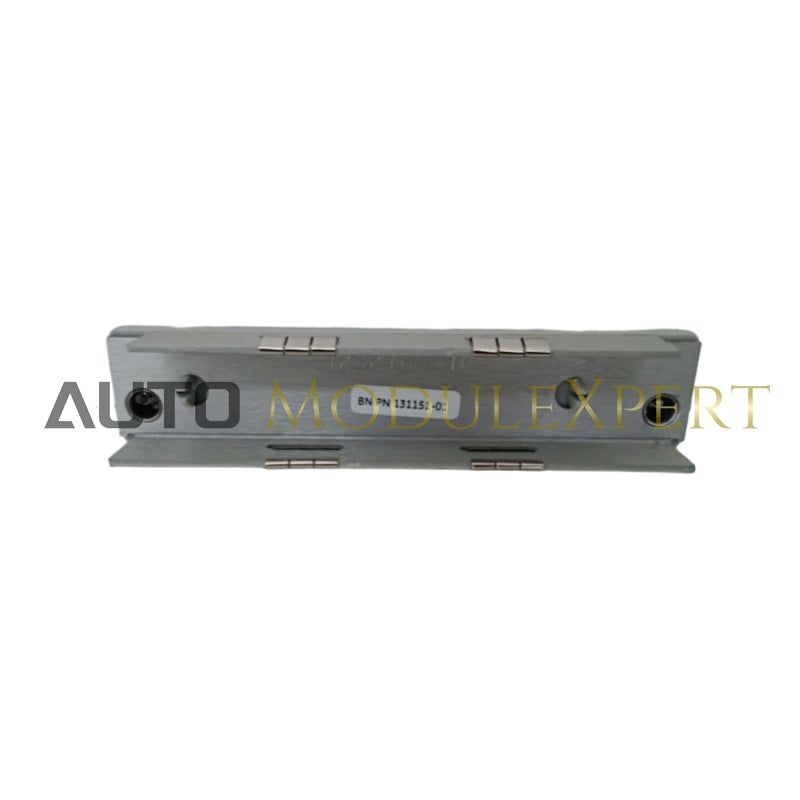

• Adaptor Pemasangan:
  • Modul setengah tinggi memerlukan adaptor pemasangan khusus untuk dipasang ke slot penuh tinggi.
• Konfigurasi Slot :
  • Setiap rak dapat menampung maksimum dua modul utama, yang ditempatkan di slot setengah atas dan slot setengah bawah, dalam 14 slot yang tersedia.
