Ringkasan

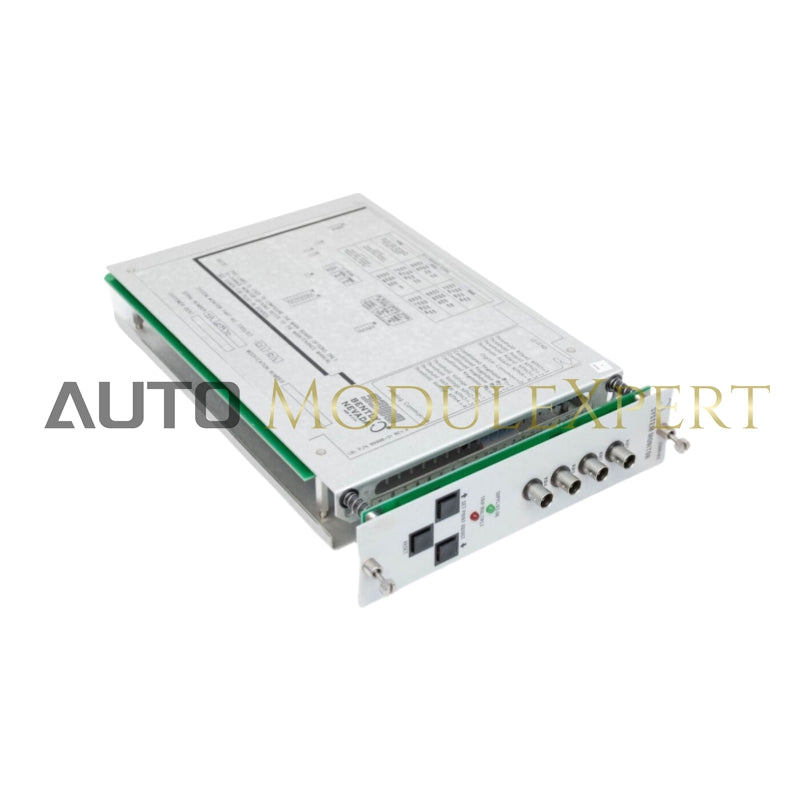

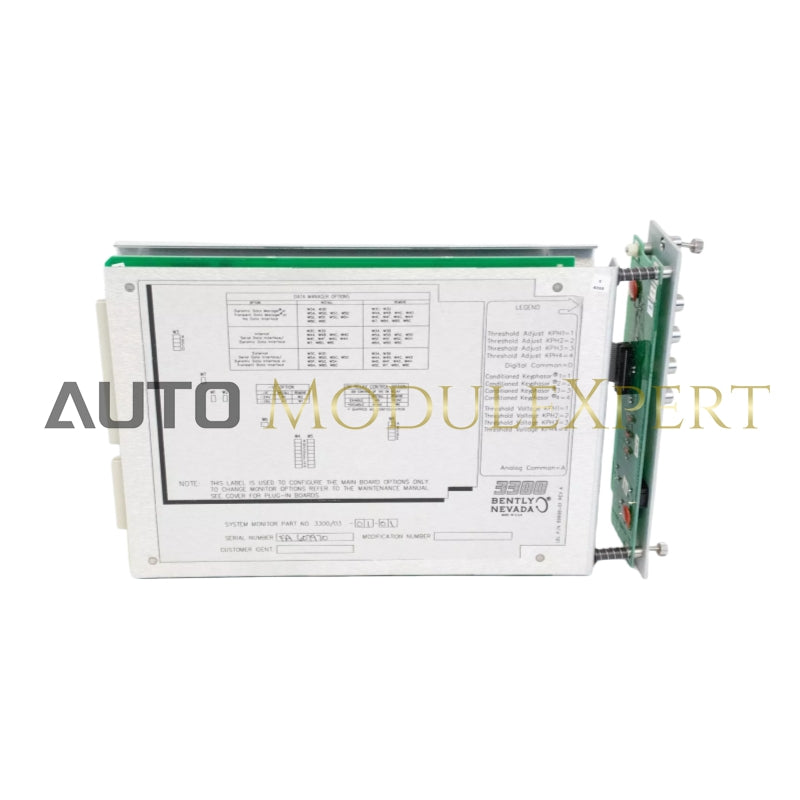

Monitor Sistem dirancang untuk digunakan dalam rak monitor 3300, melakukan fungsi penting untuk manajemen mesin yang efektif. Monitor ini menyediakan:

• Fungsi Umum:
  • Penyesuaian titik setel alarm.
  • Kekuatan Keyphasor®, terminasi, pengkondisian, dan distribusi.
  • Pengakuan alarm.
• Konektivitas :
  • Menghubungkan semua monitor yang terpasang ke prosesor komunikasi eksternal (dijual terpisah) melalui port data STATIS dan DINAMIS.
• Antarmuka Komunikasi Opsional:
  • Antarmuka Data Serial (SDI): Mengirimkan data transduser dan monitor ke komputer pemroses, sistem kontrol digital/distribusi, pengendali terprogram, dan sistem kontrol lainnya.
  • Antarmuka Data Dinamis (DDI): Memungkinkan komunikasi data ke perangkat lunak manajemen mesin Bently Nevada yang kompatibel. Opsi ini dapat menghilangkan kebutuhan akan prosesor komunikasi eksternal, tergantung pada data yang diperlukan.

Spesifikasi

masukan

• Konsumsi daya:

  • 2 watt; 4,6 watt dengan opsi antarmuka.

• Sinyal Keyphasor®:

  • Menerima hingga empat sinyal Keyphasor probe kedekatan.
  • Impedansi Masukan: 10 kΩ.

• Komunikasi RS422:

  • Impedansi: 4 kΩ.
  • Ambang: 0,2 V.
  • Kecepatan Baud :
    • Maksimum 19,2 k baud untuk SDI.
    • Maksimum 38,4 k baud untuk DDI.
  • Jarak: 1200 meter (4000 kaki) maksimum.

• Komunikasi RS232:

  • Impedansi: 3 kΩ hingga 7 kΩ.
  • Tingkat Input:
    • Tinggi: +3 hingga +25 V.
    • Rendah: -3 hingga -25 V.
  • Kecepatan Baud: 19,2 k baud maksimum untuk SDI dan DDI.
  • Jarak: 30 meter (100 kaki) maksimum.

Sinyal Keyphasor®

• Rentang Frekuensi: 60 hingga 30.000 cpm (rpm).

• Siklus Tugas: 1% minimum.

• Amplitudo: 0,5 V puncak-ke-puncak minimum.

• Jangkauan Sinyal DC:

  • VT = -24 Vdc: 0 hingga -24 V.
  • VT = -18 Vdc: 0 hingga -18 V.

• Pengkondisian Sinyal:

  • Rentang Frekuensi: Dapat dipilih oleh pengguna; maksimum 10 kHz.
  • Akurasi :
    • Sinyal Dinamis: ±0,3% dari skala penuh, tipikal pada 25°C (77°F); ±0,7% maksimum pada 25°C (77°F).
    • Fase: ±0,2° tipikal, ±1° maksimum pada 25°C (77°F).
    • Gap: 0,3% dari Rentang Sinyal DC, tipikal.
    • RPM: ±1 rpm, tipikal.

Batasan Lingkungan

• Suhu Operasi: 0°C hingga +65°C (+32°F hingga +150°F).
• Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F).
• Kelembaban Relatif: Hingga 95%, tanpa kondensasi.

Spesifikasi Fisik

• Persyaratan Ruang Rak:

  • Satu posisi rak, hanya dipasang di posisi dua (di sebelah Power Supply).

• Berat:

  • 0,9 kg (2,2 pon).
